本导图系统地分析了递纸装置的工作原理、关键技术、类型及其在不同印刷设备中的应用，旨在为大众读者提供清晰的递纸装置知识结构。
大纲

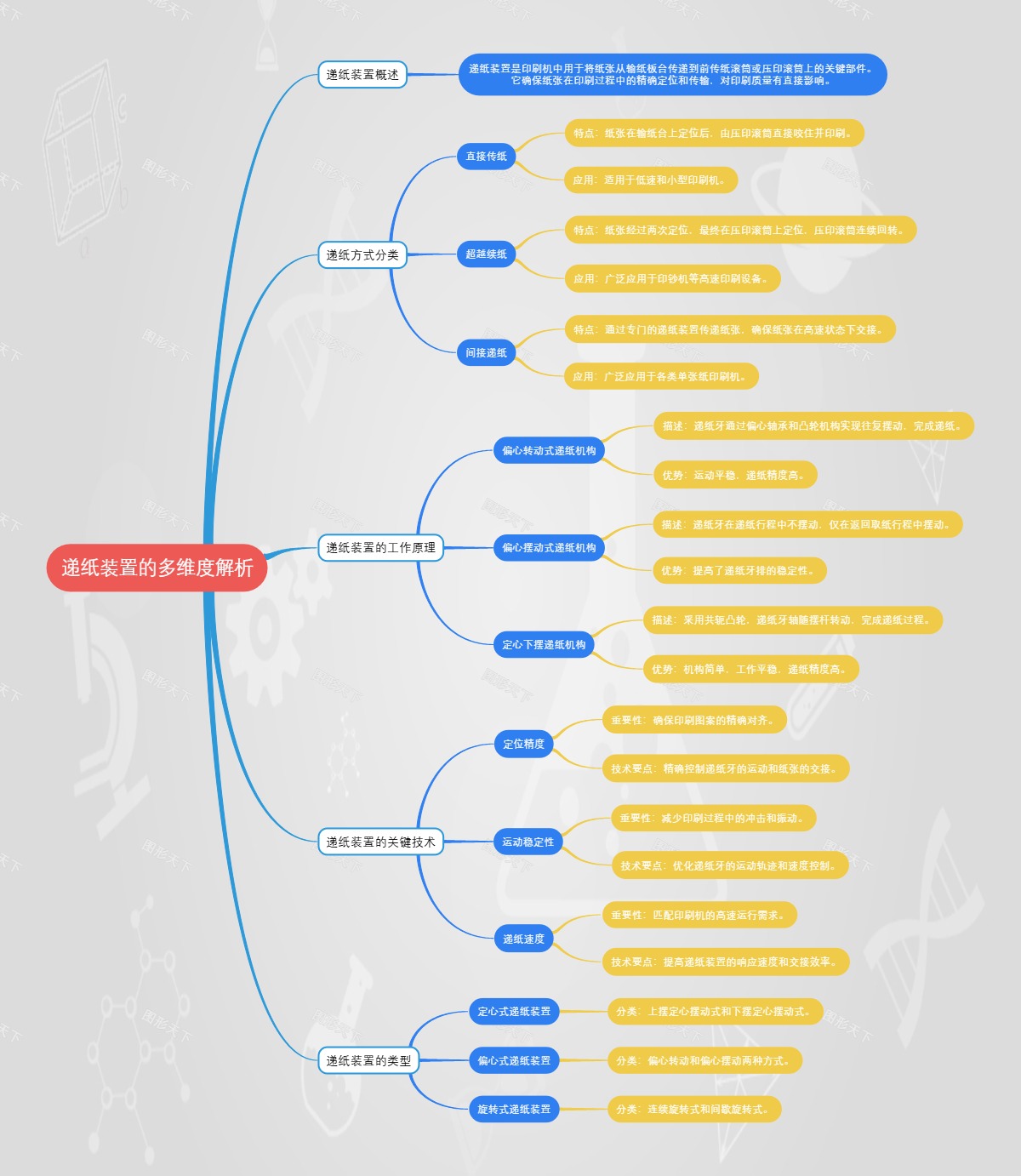

- 递纸装置的多维度解析
- 递纸装置概述
- 递 纸 装 置 是 印 刷 机 中 用 于 将 纸 张 从 输 纸 板 台 传 递 到 前 传 纸 滚 筒 或 压 印 滚 筒 上 的 关 键 部 件 。 它 确 保 纸 张 在 印 刷 过 程 中 的 精 确 定 位 和 传 输 ， 对 印 刷 质 量 有 直 接 影 响 。
- 递纸方式分类
- 直接传纸
- 特点：纸张在输纸台上定位后，由压印滚筒直接咬住并印刷。
- 应用：适用于低速和小型印刷机。
- 超越续纸
- 特点：纸张经过两次定位，最终在压印滚筒上定位，压印滚筒连续回转。
- 应用：广泛应用于印钞机等高速印刷设备。
- 间接递纸
- 特点：通过专门的递纸装置传递纸张，确保纸张在高速状态下交接。
- 应用：广泛应用于各类单张纸印刷机。
- 直接传纸
- 递纸装置的工作原理
- 偏心转动式递纸机构
- 描述：递纸牙通过偏心轴承和凸轮机构实现往复摆动，完成递纸。
- 优势：运动平稳，递纸精度高。
- 偏心摆动式递纸机构
- 描述：递纸牙在递纸行程中不摆动，仅在返回取纸行程中摆动。
- 优势：提高了递纸牙排的稳定性。
- 定心下摆递纸机构
- 描述：采用共轭凸轮，递纸牙轴随摆杆转动，完成递纸过程。
- 优势：机构简单，工作平稳，递纸精度高。
- 偏心转动式递纸机构
- 递纸装置的关键技术
- 定位精度
- 重要性：确保印刷图案的精确对齐。
- 技术要点：精确控制递纸牙的运动和纸张的交接。
- 运动稳定性
- 重要性：减少印刷过程中的冲击和振动。
- 技术要点：优化递纸牙的运动轨迹和速度控制。
- 递纸速度
- 重要性：匹配印刷机的高速运行需求。
- 技术要点：提高递纸装置的响应速度和交接效率。
- 定位精度
- 递纸装置的类型
- 定心式递纸装置
- 分类：上摆定心摆动式和下摆定心摆动式。
- 偏心式递纸装置
- 分类：偏心转动和偏心摆动两种方式。
- 旋转式递纸装置
- 分类：连续旋转式和间歇旋转式。
- 定心式递纸装置
- 递纸装置概述
