本导图通过多维度和多层次的分析，系统地概述了扭转现象的基础知识、力学特性、计算方法、工程应用以及文化体现，旨在为大众读者提供一个清晰、详尽且易于理解的扭转知识框架。
大纲

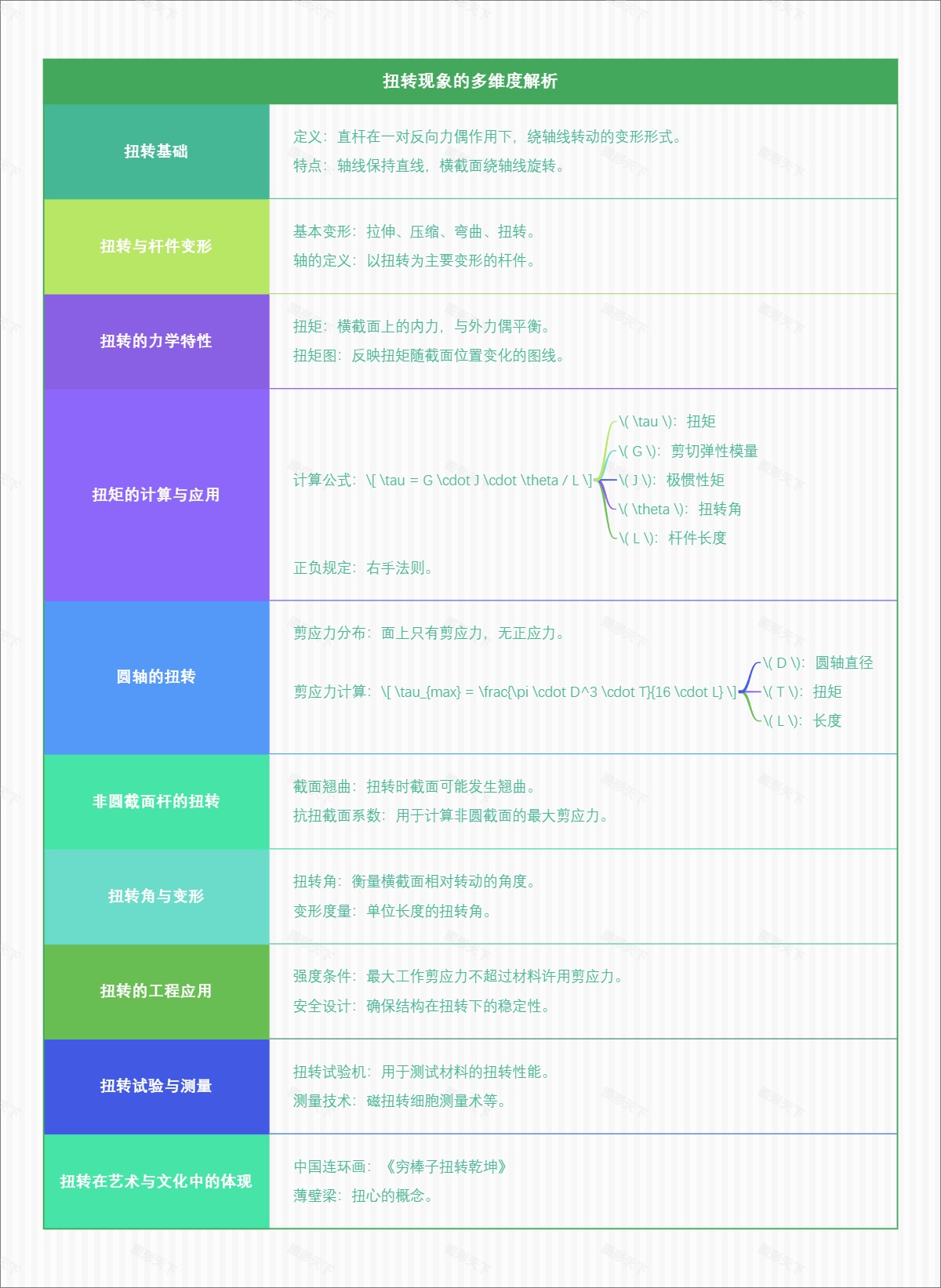

- 扭转现象的多维度解析
- 扭转基础
- 定义 ： 直杆在一对反向力偶作用下 ， 绕轴线转动的变形形式 。
- 特点 ： 轴线保持直线 ， 横截面绕轴线旋转 。
- 扭转与杆件变形
- 基本变形 ： 拉伸 、 压缩 、 弯曲 、 扭转 。
- 轴的定义 ： 以扭转为主要变形的杆件 。
- 扭转的力学特性
- 扭矩 ： 横截面上的内力 ， 与外力偶平衡 。
- 扭矩图 ： 反映扭矩随截面位置变化的图线 。
- 扭矩的计算与应用
- 计算公式 ： \ [ \tau = G \cdot J \cdot \theta / L \ ]
- \ ( \tau \ )： 扭矩
- \ ( G \ )： 剪切弹性模量
- \ ( J \ )： 极惯性矩
- \ ( \theta \ )： 扭转角
- \ ( L \ )： 杆件长度
- 正负规定 ： 右手法则 。
- 计算公式 ： \ [ \tau = G \cdot J \cdot \theta / L \ ]
- 圆轴的扭转
- 剪应力分布 ： 面上只有剪应力 ， 无正应力 。
- 剪应力计算 ： \ [ \tau_ { max } = \frac { \pi \cdot D ^ 3 \cdot T }{ 16 \cdot L } \ ]
- \ ( D \ )： 圆轴直径
- \ ( T \ )： 扭矩
- \ ( L \ )： 长度
- 非圆截面杆的扭转
- 截面翘曲 ： 扭转时截面可能发生翘曲 。
- 抗扭截面系数 ： 用于计算非圆截面的最大剪应力 。
- 扭转角与变形
- 扭转角 ： 衡量横截面相对转动的角度 。
- 变形度量 ： 单位长度的扭转角 。
- 扭转的工程应用
- 强度条件 ： 最大工作剪应力不超过材料许用剪应力 。
- 安全设计 ： 确保结构在扭转下的稳定性 。
- 扭转试验与测量
- 扭转试验机 ： 用于测试材料的扭转性能 。
- 测量技术 ： 磁扭转细胞测量术等 。
- 扭转在艺术与文化中的体现
- 中国连环画 ：《 穷棒子扭转乾坤 》
- 薄壁梁 ： 扭心的概念 。
- 扭转基础
