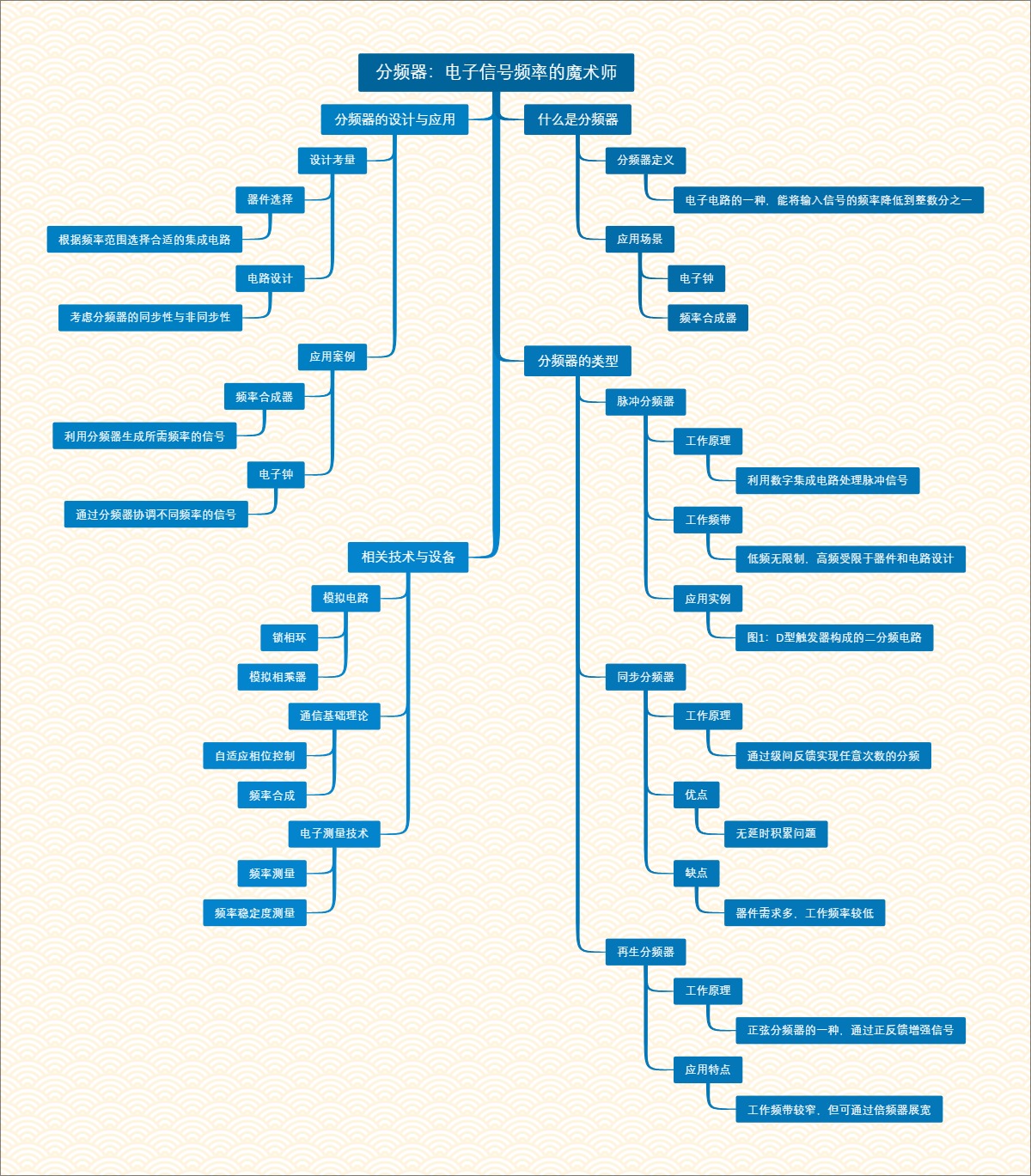

本导图详细介绍了分频器的基本概念、类型、设计应用以及与之相关的技术和设备，旨在为大众读者提供一个清晰的分频器知识框架。
大纲
- 分频器：电子信号频率的魔术师
- 什么是分频器
- 分频器定义
- 电子电路的一种，能将输入信号的频率降低到整数分之一
- 应用场景
- 电子钟
- 频率合成器
- 分频器定义
- 分频器的类型
- 脉冲分频器
- 工作原理
- 利用数字集成电路处理脉冲信号
- 工作频带
- 低频无限制，高频受限于器件和电路设计
- 应用实例
- 图1：D型触发器构成的二分频电路
- 工作原理
- 同步分频器
- 工作原理
- 通过级间反馈实现任意次数的分频
- 优点
- 无延时积累问题
- 缺点
- 器件需求多，工作频率较低
- 工作原理
- 再生分频器
- 工作原理
- 正弦分频器的一种，通过正反馈增强信号
- 应用特点
- 工作频带较窄，但可通过倍频器展宽
- 工作原理
- 脉冲分频器
- 分频器的设计与应用
- 设计考量
- 器件选择
- 根据频率范围选择合适的集成电路
- 电路设计
- 考虑分频器的同步性与非同步性
- 器件选择
- 应用案例
- 频率合成器
- 利用分频器生成所需频率的信号
- 电子钟
- 通过分频器协调不同频率的信号
- 频率合成器
- 设计考量
- 相关技术与设备
- 模拟电路
- 锁相环
- 模拟相乘器
- 通信基础理论
- 自适应相位控制
- 频率合成
- 电子测量技术
- 频率测量
- 频率稳定度测量
- 模拟电路
- 什么是分频器
