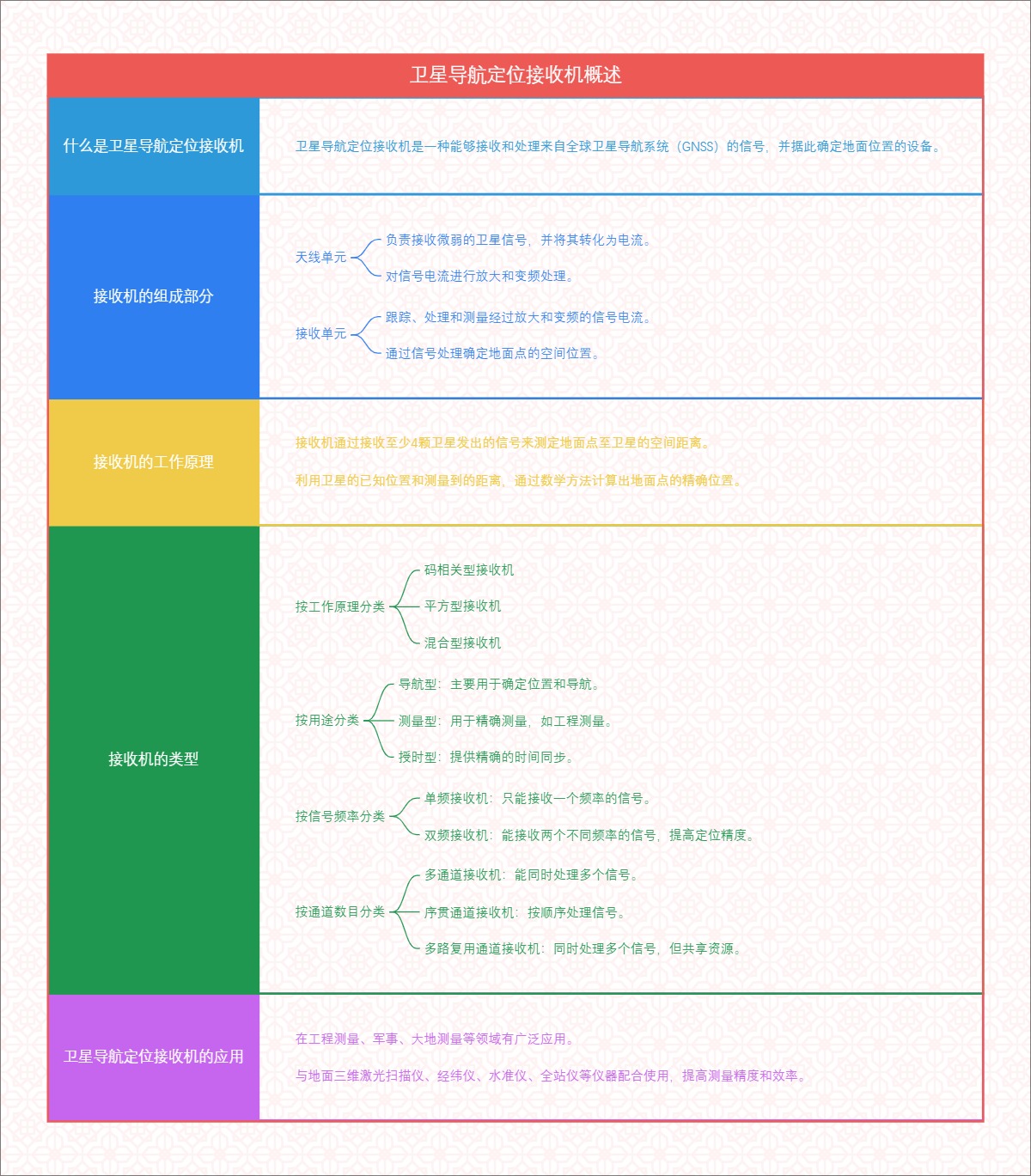

本导图详细介绍了卫星导航定位接收机的基本概念、组成部分、工作原理、不同类型的接收机以及它们的应用场景,旨在为大众读者提供一个全面而易于理解的概述。
大纲
- 卫星导航定位接收机概述
- 什么是卫星导航定位接收机
- 卫星导航定位接收机是一种能够接收和处理来自全球卫星导航系统(GNSS)的信号,并据此确定地面位置的设备。
- 接收机的组成部分
- 天线单元
- 负责接收微弱的卫星信号,并将其转化为电流。
- 对信号电流进行放大和变频处理。
- 接收单元
- 跟踪、处理和测量经过放大和变频的信号电流。
- 通过信号处理确定地面点的空间位置。
- 天线单元
- 接收机的工作原理
- 接收机通过接收至少4颗卫星发出的信号来测定地面点至卫星的空间距离。
- 利用卫星的已知位置和测量到的距离,通过数学方法计算出地面点的精确位置。
- 接收机的类型
- 按工作原理分类
- 码相关型接收机
- 平方型接收机
- 混合型接收机
- 按用途分类
- 导航型:主要用于确定位置和导航。
- 测量型:用于精确测量,如工程测量。
- 授时型:提供精确的时间同步。
- 按信号频率分类
- 单频接收机:只能接收一个频率的信号。
- 双频接收机:能接收两个不同频率的信号,提高定位精度。
- 按通道数目分类
- 多通道接收机:能同时处理多个信号。
- 序贯通道接收机:按顺序处理信号。
- 多路复用通道接收机:同时处理多个信号,但共享资源。
- 按工作原理分类
- 卫星导航定位接收机的应用
- 在工程测量、军事、大地测量等领域有广泛应用。
- 与地面三维激光扫描仪、经纬仪、水准仪、全站仪等仪器配合使用,提高测量精度和效率。
