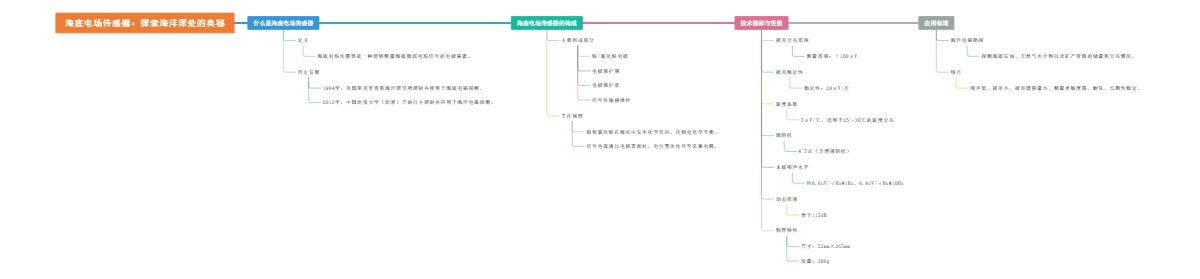

本导图概述了海底电场传感器的基本概念、结构组成、技术指标、性能特点及其在海洋勘探中的应用，旨在为大众读者提供关于这一高科技装置的全面了解。
大纲
- 海底电场传感器：探索海洋深处的奥秘
- 什么是海底电场传感器
- 定义
- 海底电场传感器是一种能够测量海底微弱电场信号的电极装置。
- 历史发展
- 1984年，美国斯克里普斯海洋研究所研制并使用于海底电磁探测。
- 2012年，中国地质大学（北京）开始自主研制并应用于海洋电磁探测。
- 定义
- 海底电场传感器的构成
- 主要组成部分
- 银/氯化银电极
- 电极保护罩
- 电极保护盖
- 信号传输接插件
- 工作原理
- 银和氯化银在海水中发生化学反应，达到电化学平衡。
- 信号电流通过电极表面时，电位变化传导至采集电路。
- 主要组成部分
- 技术指标与性能
- 极差分布范围
- 测量范围：±100μV
- 极差稳定性
- 稳定性：20μV/天
- 温度系数
- 5μV/℃，适用于25～30℃的温度分布
- 源阻抗
- 4~5Ω（含溶液阻抗）
- 本底噪声水平
- 约0.6nV/√Hz@1Hz，0.8nV/√Hz@10Hz
- 动态范围
- 优于115dB
- 物理特性
- 尺寸：52mm×265mm
- 质量：300g
- 极差分布范围
- 应用领域
- 海洋电磁勘探
- 探测海底石油、天然气水合物以及矿产资源的储量和分布情况。
- 特点
- 噪声低、极差小、极差漂移量小、测量灵敏度高、耐压、长期性稳定。
- 海洋电磁勘探
- 什么是海底电场传感器
