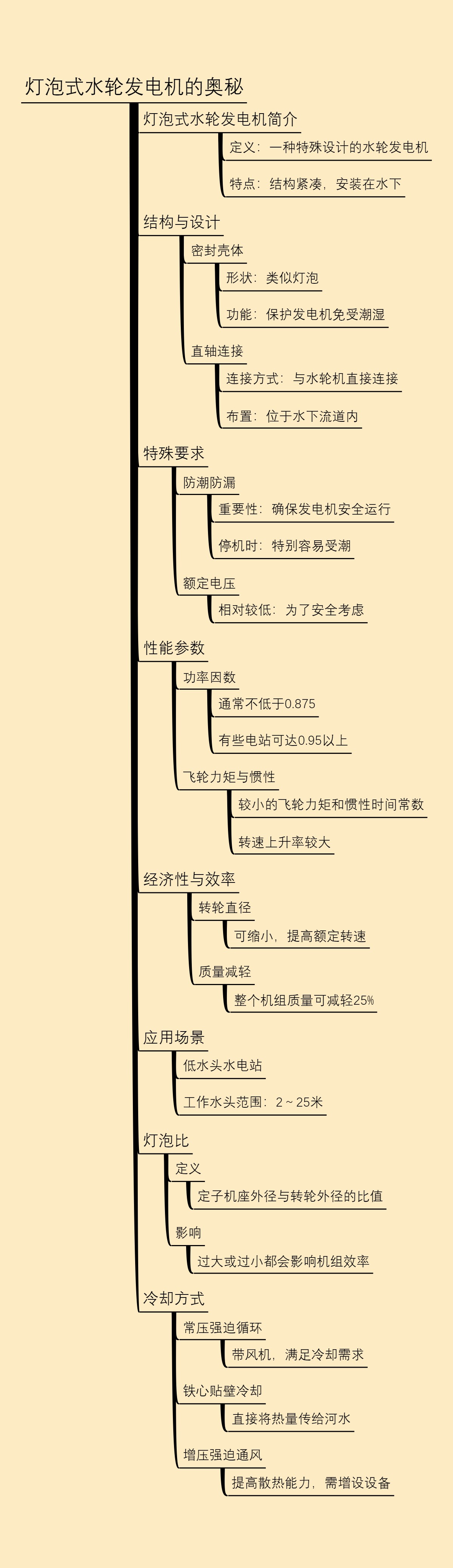

本导图详细介绍了灯泡式水轮发电机的结构、设计、性能参数、经济性、应用场景以及冷却方式,旨在为大众读者揭开其神秘面纱。
大纲
- 灯泡式水轮发电机的奥秘
- 灯泡式水轮发电机简介
- 定义:一种特殊设计的水轮发电机
- 特点:结构紧凑,安装在水下
- 结构与设计
- 密封壳体
- 形状:类似灯泡
- 功能:保护发电机免受潮湿
- 直轴连接
- 连接方式:与水轮机直接连接
- 布置:位于水下流道内
- 密封壳体
- 特殊要求
- 防潮防漏
- 重要性:确保发电机安全运行
- 停机时:特别容易受潮
- 额定电压
- 相对较低:为了安全考虑
- 防潮防漏
- 性能参数
- 功率因数
- 通常不低于0.875
- 有些电站可达0.95以上
- 飞轮力矩与惯性
- 较小的飞轮力矩和惯性时间常数
- 转速上升率较大
- 功率因数
- 经济性与效率
- 转轮直径
- 可缩小,提高额定转速
- 质量减轻
- 整个机组质量可减轻25%
- 转轮直径
- 应用场景
- 低水头水电站
- 工作水头范围:2~25米
- 灯泡比
- 定义
- 定子机座外径与转轮外径的比值
- 影响
- 过大或过小都会影响机组效率
- 定义
- 冷却方式
- 常压强迫循环
- 带风机,满足冷却需求
- 铁心贴壁冷却
- 直接将热量传给河水
- 增压强迫通风
- 提高散热能力,需增设设备
- 常压强迫循环
- 灯泡式水轮发电机简介
