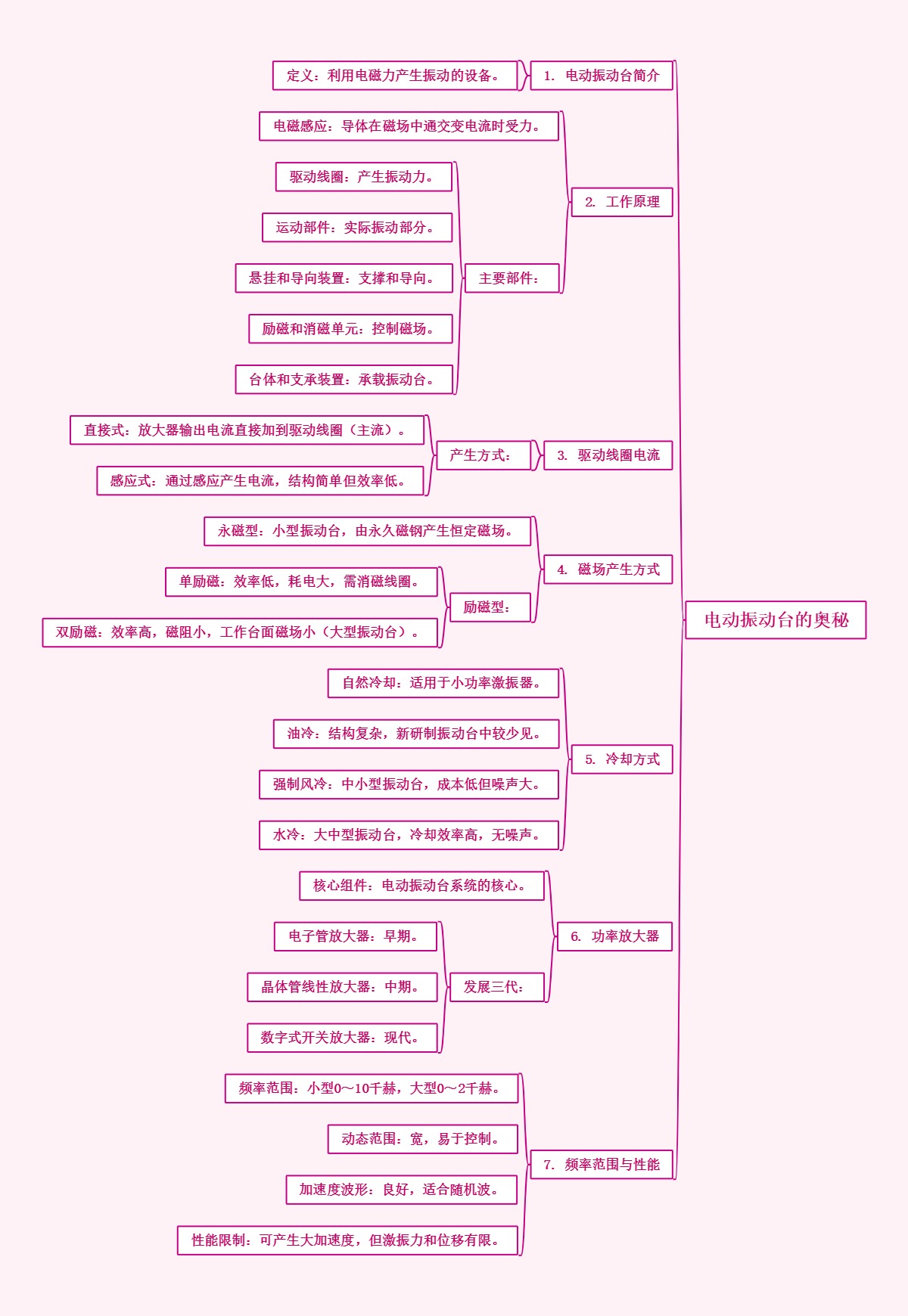

- 电动振动台的奥秘
- 1. 电动振动台简介
- 定义：利用电磁力产生振动的设备。
- 2. 工作原理
- 电磁感应：导体在磁场中通交变电流时受力。
- 主要部件：
- 驱动线圈：产生振动力。
- 运动部件：实际振动部分。
- 悬挂和导向装置：支撑和导向。
- 励磁和消磁单元：控制磁场。
- 台体和支承装置：承载振动台。
- 3. 驱动线圈电流
- 产生方式：
- 直接式：放大器输出电流直接加到驱动线圈（主流）。
- 感应式：通过感应产生电流，结构简单但效率低。
- 产生方式：
- 4. 磁场产生方式
- 永磁型：小型振动台，由永久磁钢产生恒定磁场。
- 励磁型：
- 单励磁：效率低，耗电大，需消磁线圈。
- 双励磁：效率高，磁阻小，工作台面磁场小（大型振动台）。
- 5. 冷却方式
- 自然冷却：适用于小功率激振器。
- 油冷：结构复杂，新研制振动台中较少见。
- 强制风冷：中小型振动台，成本低但噪声大。
- 水冷：大中型振动台，冷却效率高，无噪声。
- 6. 功率放大器
- 核心组件：电动振动台系统的核心。
- 发展三代：
- 电子管放大器：早期。
- 晶体管线性放大器：中期。
- 数字式开关放大器：现代。
- 7. 频率范围与性能
- 频率范围：小型0～10千赫，大型0～2千赫。
- 动态范围：宽，易于控制。
- 加速度波形：良好，适合随机波。
- 性能限制：可产生大加速度，但激振力和位移有限。
