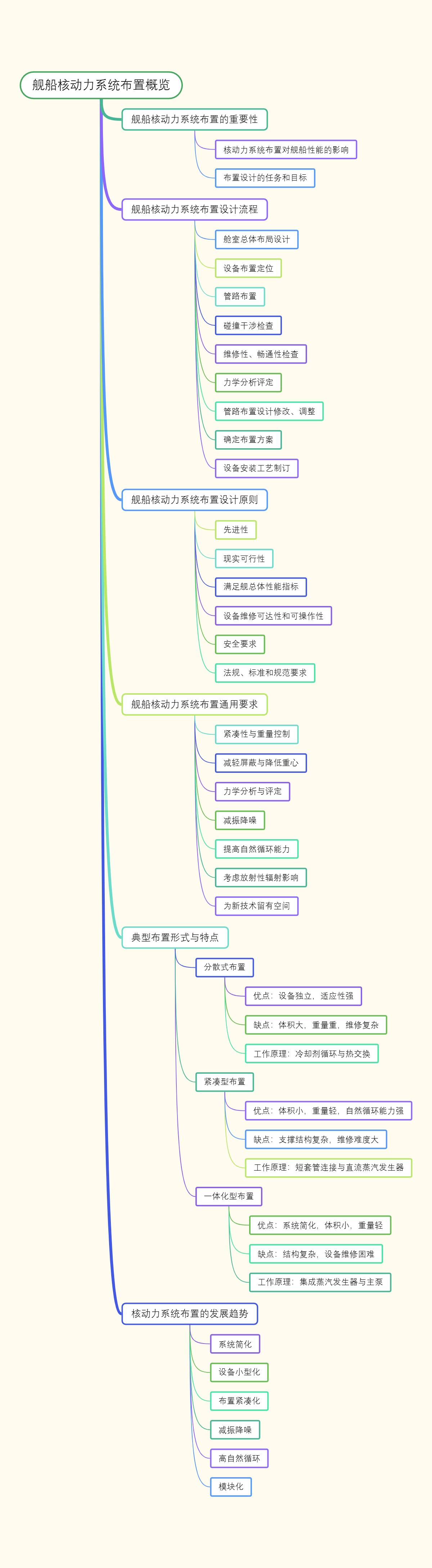

本导图系统地概述了舰船核动力系统布置的重要性、设计流程、设计原则、通用要求、典型布置形式及其特点，以及核动力系统布置的发展趋势，为大众读者提供了一个层次分明、内容丰富的知识结构。
大纲
- 舰船核动力系统布置概览
- 舰船核动力系统布置的重要性
- 核动力系统布置对舰船性能的影响
- 布置设计的任务和目标
- 舰船核动力系统布置设计流程
- 舱室总体布局设计
- 设备布置定位
- 管路布置
- 碰撞干涉检查
- 维修性、畅通性检查
- 力学分析评定
- 管路布置设计修改、调整
- 确定布置方案
- 设备安装工艺制订
- 舰船核动力系统布置设计原则
- 先进性
- 现实可行性
- 满足舰总体性能指标
- 设备维修可达性和可操作性
- 安全要求
- 法规、标准和规范要求
- 舰船核动力系统布置通用要求
- 紧凑性与重量控制
- 减轻屏蔽与降低重心
- 力学分析与评定
- 减振降噪
- 提高自然循环能力
- 考虑放射性辐射影响
- 为新技术留有空间
- 典型布置形式与特点
- 分散式布置
- 优点：设备独立，适应性强
- 缺点：体积大，重量重，维修复杂
- 工作原理：冷却剂循环与热交换
- 紧凑型布置
- 优点：体积小，重量轻，自然循环能力强
- 缺点：支撑结构复杂，维修难度大
- 工作原理：短套管连接与直流蒸汽发生器
- 一体化型布置
- 优点：系统简化，体积小，重量轻
- 缺点：结构复杂，设备维修困难
- 工作原理：集成蒸汽发生器与主泵
- 分散式布置
- 核动力系统布置的发展趋势
- 系统简化
- 设备小型化
- 布置紧凑化
- 减振降噪
- 高自然循环
- 模块化
