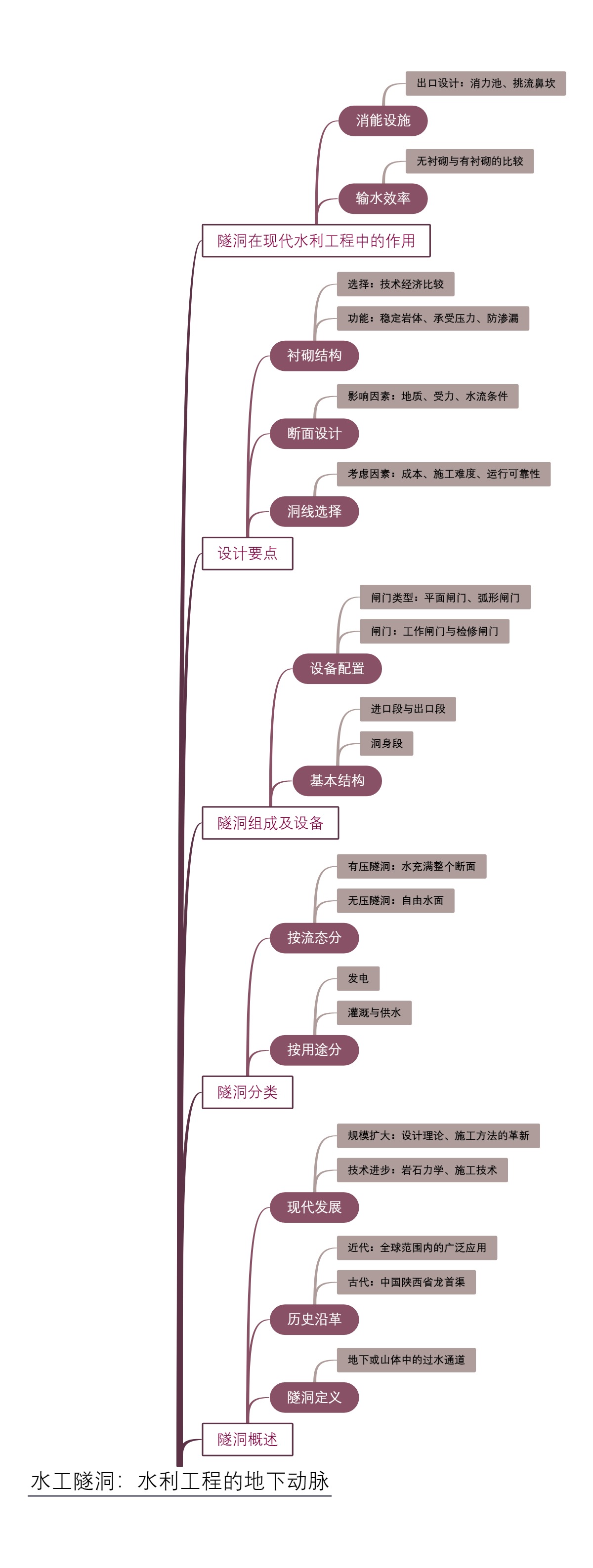

本导图详细介绍了水工隧洞的基本概念、历史发展、分类、结构组成、设计要点以及在现代水利工程中的应用，旨在为大众读者提供一个关于水工隧洞的全面而易懂的概述。
大纲
- 水工隧洞：水利工程的地下动脉
- 隧洞概述
- 隧洞定义
- 地下或山体中的过水通道
- 历史沿革
- 古代：中国陕西省龙首渠
- 近代：全球范围内的广泛应用
- 现代发展
- 技术进步：岩石力学、施工技术
- 规模扩大：设计理论、施工方法的革新
- 隧洞定义
- 隧洞分类
- 按用途分
- 灌溉与供水
- 发电
- 按流态分
- 无压隧洞：自由水面
- 有压隧洞：水充满整个断面
- 按用途分
- 隧洞组成及设备
- 基本结构
- 洞身段
- 进口段与出口段
- 设备配置
- 闸门：工作闸门与检修闸门
- 闸门类型：平面闸门、弧形闸门
- 基本结构
- 设计要点
- 洞线选择
- 考虑因素：成本、施工难度、运行可靠性
- 断面设计
- 影响因素：地质、受力、水流条件
- 衬砌结构
- 功能：稳定岩体、承受压力、防渗漏
- 选择：技术经济比较
- 洞线选择
- 隧洞在现代水利工程中的作用
- 输水效率
- 无衬砌与有衬砌的比较
- 消能设施
- 出口设计：消力池、挑流鼻坎
- 输水效率
- 隧洞概述
