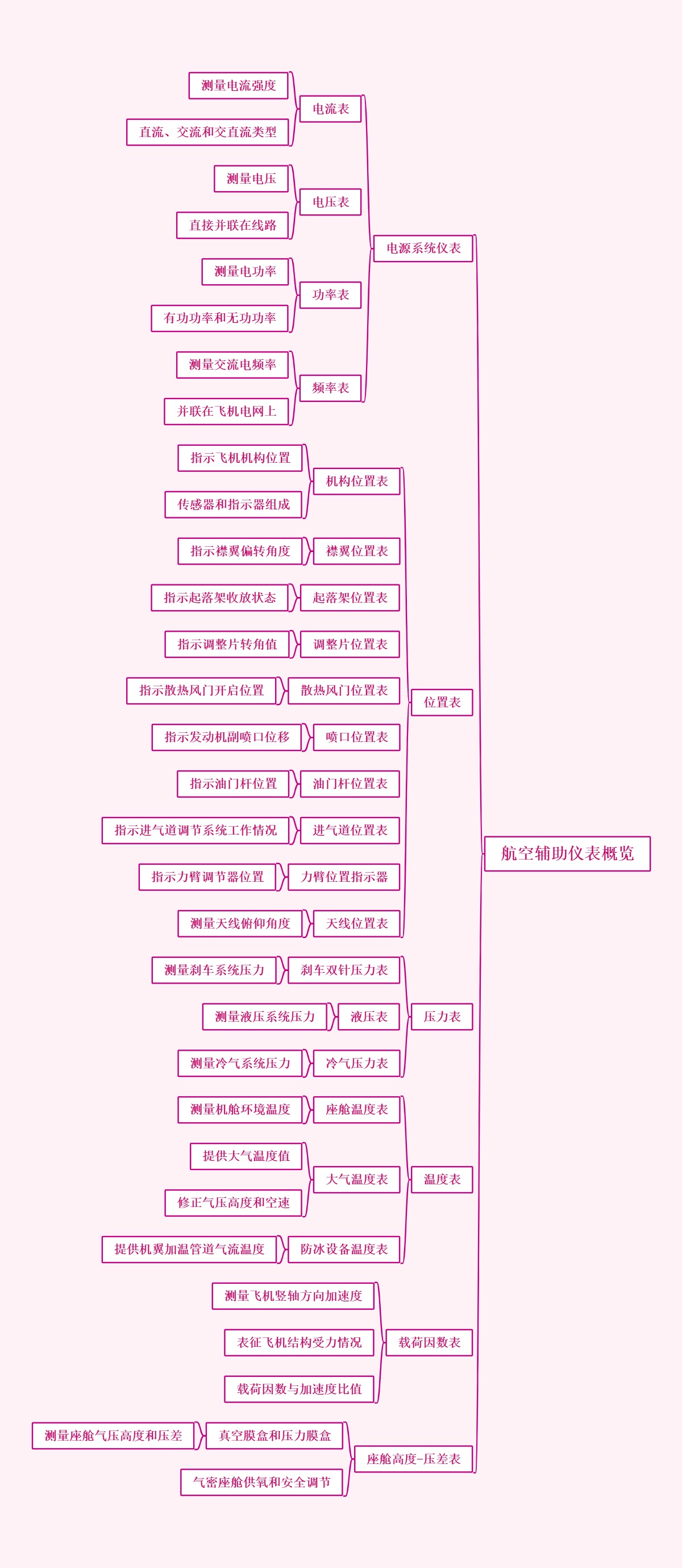

导图创作分享
本导图系统地概述了航空辅助仪表的多个关键类别及其功能，从电源系统仪表到座舱高度-压差表，每一类别都详细分解了其子系统和作用，旨在为大众读者提供清晰、层次分明的航空仪表知识结构。
大纲
- 航空辅助仪表概览
- 电源系统仪表
- 电流表
- 测量电流强度
- 直流、交流和交直流类型
- 电压表
- 测量电压
- 直接并联在线路
- 功率表
- 测量电功率
- 有功功率和无功功率
- 频率表
- 测量交流电频率
- 并联在飞机电网上
- 电流表
- 位置表
- 机构位置表
- 指示飞机机构位置
- 传感器和指示器组成
- 襟翼位置表
- 指示襟翼偏转角度
- 起落架位置表
- 指示起落架收放状态
- 调整片位置表
- 指示调整片转角值
- 散热风门位置表
- 指示散热风门开启位置
- 喷口位置表
- 指示发动机副喷口位移
- 油门杆位置表
- 指示油门杆位置
- 进气道位置表
- 指示进气道调节系统工作情况
- 力臂位置指示器
- 指示力臂调节器位置
- 天线位置表
- 测量天线俯仰角度
- 机构位置表
- 压力表
- 刹车双针压力表
- 测量刹车系统压力
- 液压表
- 测量液压系统压力
- 冷气压力表
- 测量冷气系统压力
- 刹车双针压力表
- 温度表
- 座舱温度表
- 测量机舱环境温度
- 大气温度表
- 提供大气温度值
- 修正气压高度和空速
- 防冰设备温度表
- 提供机翼加温管道气流温度
- 座舱温度表
- 载荷因数表
- 测量飞机竖轴方向加速度
- 表征飞机结构受力情况
- 载荷因数与加速度比值
- 座舱高度-压差表
- 真空膜盒和压力膜盒
- 测量座舱气压高度和压差
- 气密座舱供氧和安全调节
- 真空膜盒和压力膜盒
- 电源系统仪表
