在复杂工程施工中，技术人员常面临多重挑战：施工流程繁杂交织、资源调配千头万绪、质量安全标准严格。传统的文字描述方式难以直观呈现各环节的逻辑关系，容易造成关键信息遗漏或理解偏差。
思维导图作为一种结构化表达工具，能够将庞杂的施工信息转化为层级清晰、逻辑可视的知识图谱。
本文结合"大学图书馆建设项目"等实际案例，系统讲解思维导图在施工组织设计中的三大核心应用场景，为工程技术人员提供可落地的实践参考。
一、施工流程可视化与动态推演
施工流程包含众多环节，各环节之间存在复杂的顺序、交叉和依赖关系。纯文字描述不仅难以展示全貌，更容易遗漏关键衔接点。
通过思维导图，技术人员可以将总工程分解为分部工程、分项工程，逐层构建清晰的层级关系。

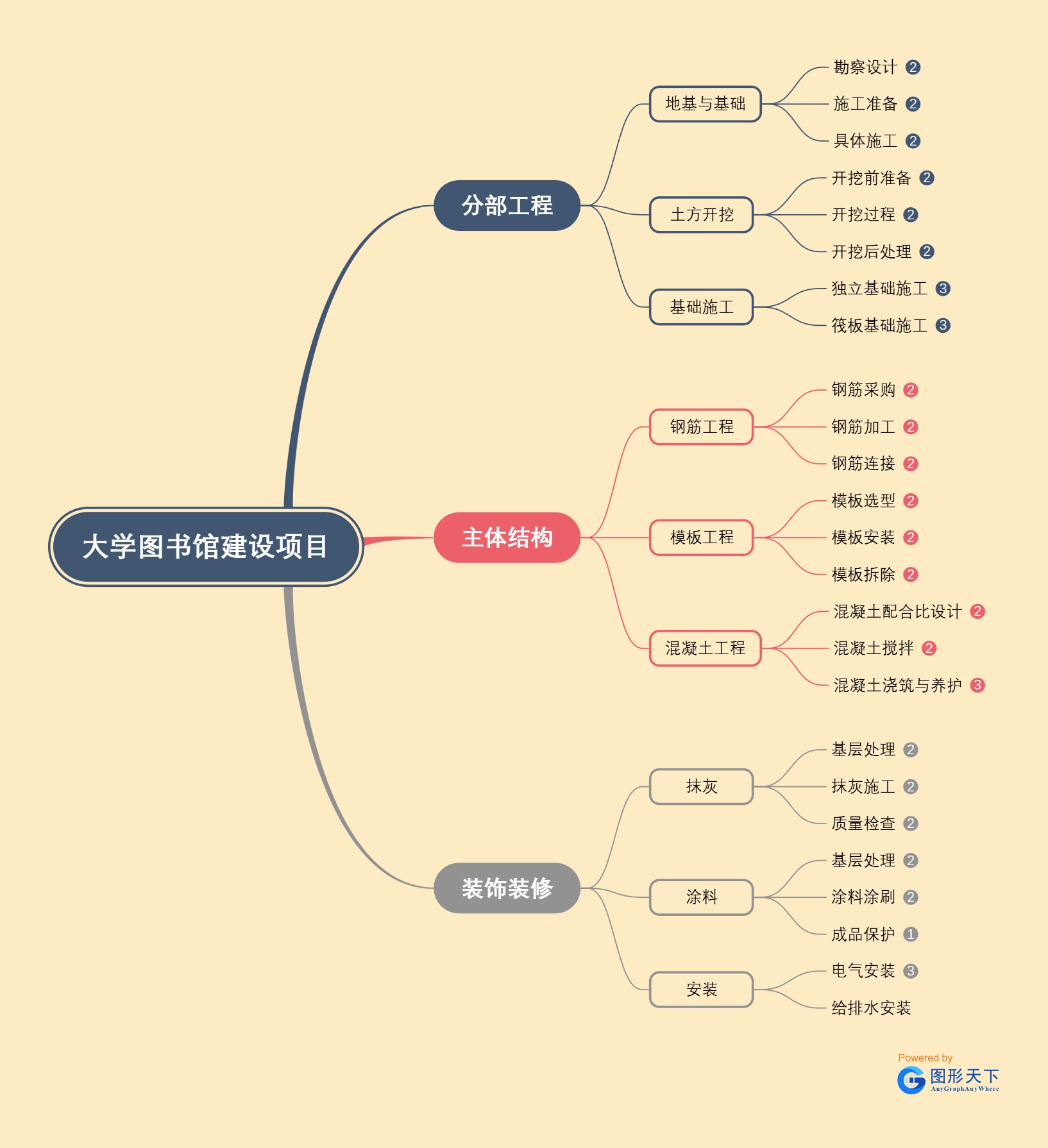

以大学图书馆建设项目为例：分部工程层面可拆解为：
● 地基与基础：涵盖勘察设计、施工准备、具体施工（独立基础/筏板基础）
● 土方开挖：包含开挖前准备、开挖过程、开挖后处理
● 主体结构：细分为钢筋工程、模板工程、混凝土工程
● 装饰装修：涉及抹灰、涂料、安装等工序
二、资源配置精准统筹
人力、机械、材料等资源的合理调配是施工组织的核心。资源冲突或闲置都会造成成本浪费和工期延误。

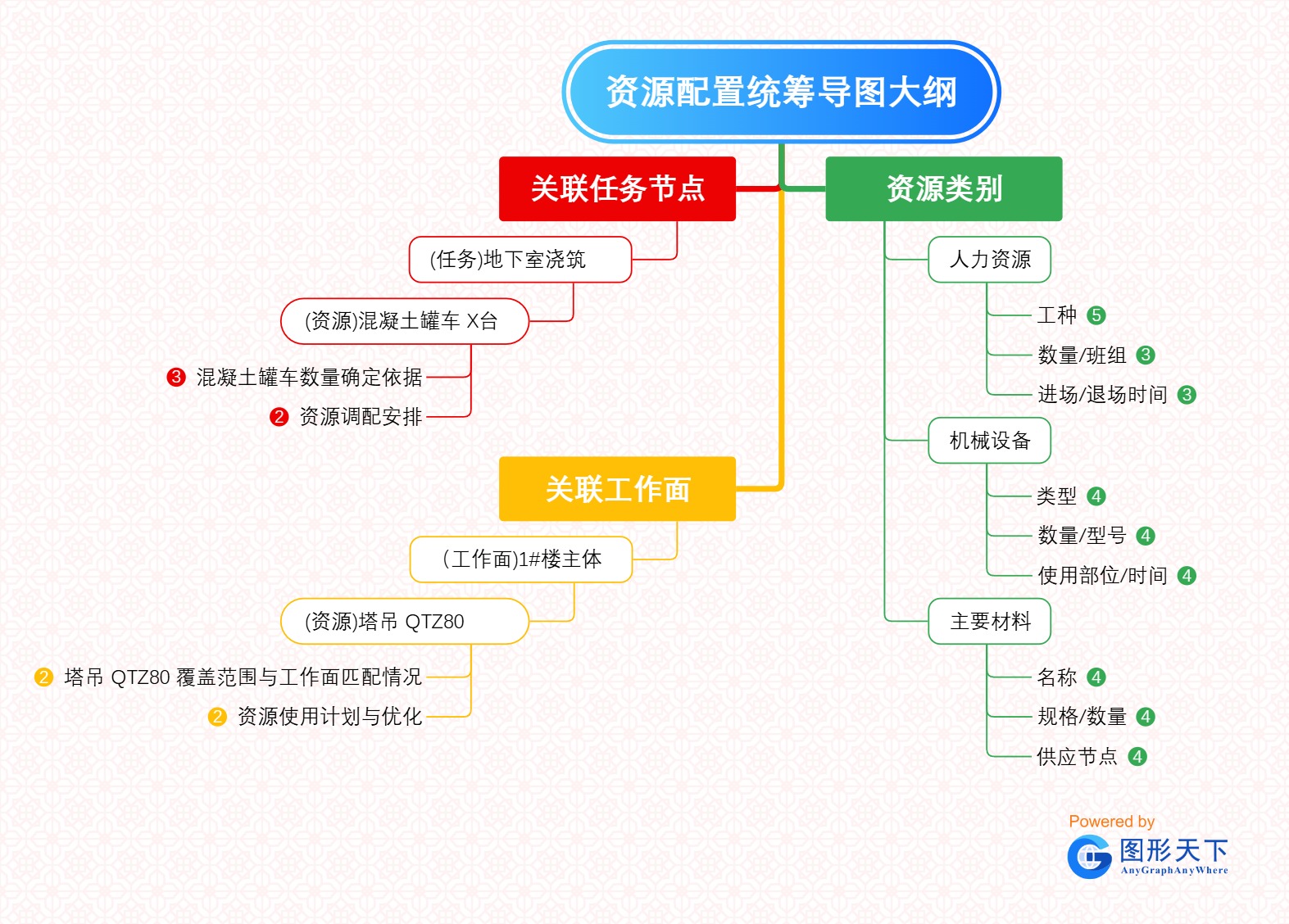

运用思维导图的树状图布局，可系统梳理各阶段、各工作面的资源需求清单，形成结构化的资源配置方案：
● 人力资源维度：按工种（木工、钢筋工、混凝土工、电工、焊工）分类，明确各班组数量、进场退场时间、具体职责分工。
● 机械设备维度：列明塔吊、泵车、挖掘机、装载机等设备的型号、数量、使用部位及时间段，确保设备利用率最大化。
● 主要材料维度：统计钢筋、混凝土、水泥、砂石等材料的规格、总需求量及分批供应节点，避免断供或积压。

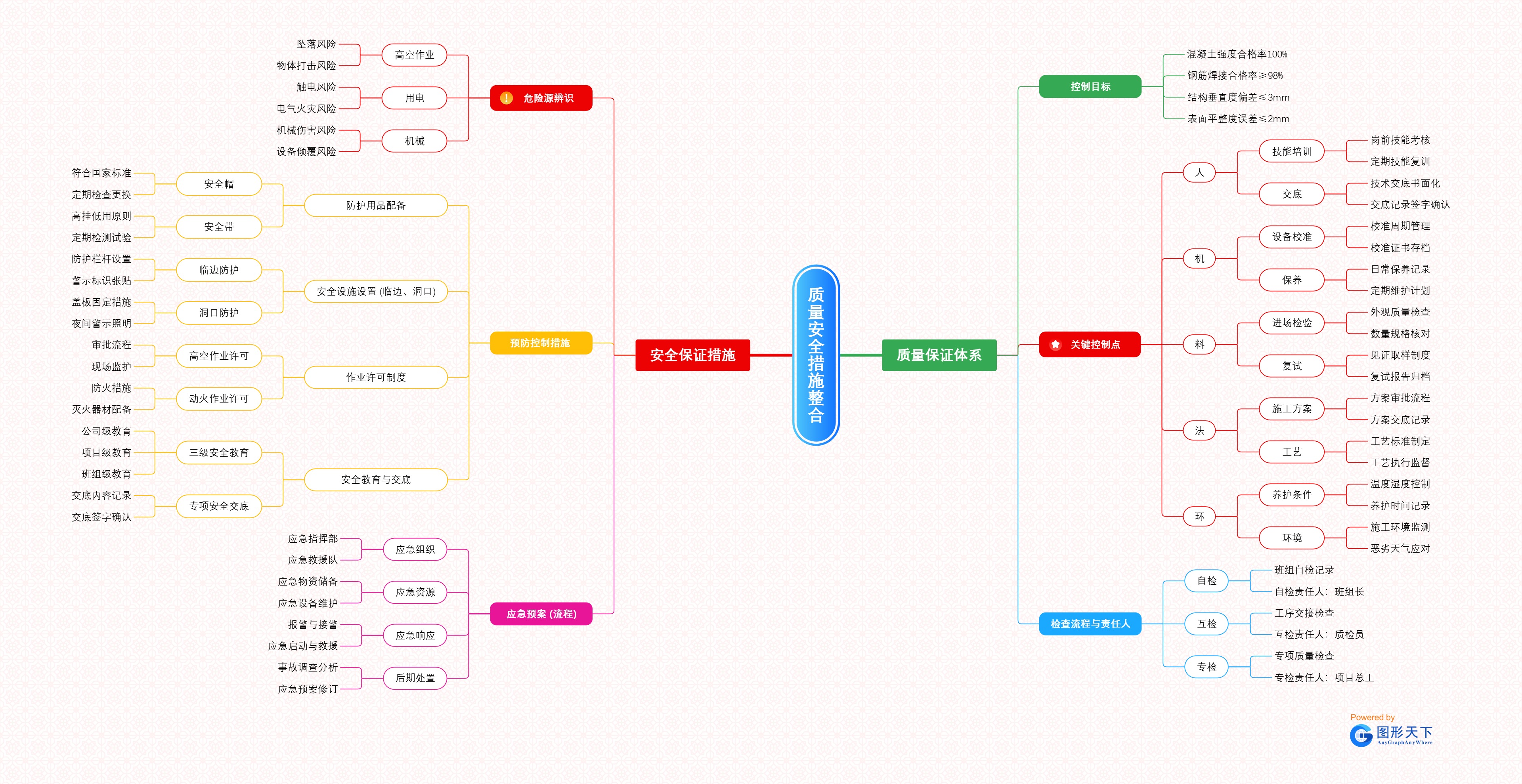

三、质量与安全措施结构化整合
工程质量和施工安全涉及大量规范标准、检查节点和应急预案，信息分散容易导致管控疏漏。
借助思维导图的编辑功能，可通过颜色区分、图标标注等方式，将质量安全的控制要点结构化呈现：
质量保证体系：
● 控制目标：混凝土强度合格率、钢筋焊接合格率、结构垂直度偏差等量化指标
● 关键控制点：按"人、机、料、法、环"五要素展开，明确各环节的具体要求和责任人
● 检查流程：自检、互检、专检三级检查制度及对应的责任岗位
安全保证措施：
● 危险源辨识：高空作业、用电、机械操作等风险点识别
● 预防控制：防护用品配备、安全设施设置、作业许可制度、安全教育交底
● 应急预案：应急组织架构、资源储备、响应流程、后期处置
