在复杂工程施工中，施工技术人员面临难题：施工流程繁杂，资源调配多样，技术应用有特定要求，还需严格遵守安全规范，要将这些庞杂内容清晰呈现并高效协调并非易事。思维导图凭借直观、逻辑性强的特点，成为优化施工组织设计的实用工具。它能助力相关人员快速梳理信息、理清思路，进而做出更科学合理的决策，提升施工组织设计的质量。
下面以“图形天下思维导图”工具为例，展示可视化工具如何梳理施工信息，让流程、资源等安排更合理，显著提高工程施工组织设计的效率。
一、施工流程可视化与动态推演
施工流程包含众多环节，它们之间有顺序、交叉和依赖关系。用文字描述很难直观展示全貌，还容易遗漏关键衔接点。借助图形天下思维导图，技术人员可以把总工程分解成多个分部、分项工程，清晰构建层级关系。下面导图“大学图书馆建设项目”，供大家参考：
- 大学图书馆建设项目
- 分部工程
- 地基与基础
- 勘察设计
- 委托专业地质勘察单位进行详细的地质勘察，获取准确的地质报告，明确地基土的物理力学性质、地下水位等信息。
- 依据地质报告和图书馆的建筑功能、规模等要求，由设计单位进行地基与基础设计，确定基础类型（如独立基础、筏板基础等）、埋深等参数。
- 施工准备
- 清理施工现场的障碍物，包括树木、建筑物残骸等，进行场地平整，确保施工场地达到“三通一平”（水通、电通、路通和场地平整）标准。
- 根据设计图纸进行测量放线，确定建筑物的轴线位置和基础边线，设置明显的控制桩和水准点。
- 具体施工
- 若采用独立基础，先进行基坑开挖，控制好开挖尺寸和深度，避免超挖或欠挖。然后进行基础钢筋绑扎，按照设计要求布置钢筋的规格、数量和间距，并进行焊接或绑扎固定。接着安装基础模板，确保模板的强度、刚度和稳定性，最后浇筑混凝土，振捣密实并做好养护工作。
- 若为筏板基础，先进行大面积的土方开挖至设计标高，然后进行基底处理，如夯实、铺设垫层等。进行筏板基础钢筋的施工，注意钢筋的连接方式和锚固长度。安装筏板基础模板，模板要拼接严密，防止漏浆。浇筑混凝土时，要控制好浇筑速度和分层厚度，确保混凝土质量。
- 勘察设计
- 土方开挖
- 开挖前准备
- 编制详细的土方开挖施工方案，明确开挖顺序、开挖方式（如机械开挖、人工开挖或两者结合）、边坡坡度等参数，并报相关部门审批。
- 对施工人员进行技术交底和安全培训，使其熟悉开挖流程和安全注意事项。准备好开挖所需的机械设备，如挖掘机、推土机、自卸汽车等，并进行调试和保养。
- 开挖过程
- 按照施工方案确定的开挖顺序进行分层分段开挖，先从场地的一端或一侧开始，逐步向另一端或另一侧推进。对于深度较大的基坑，要采用分层开挖的方式，每层开挖深度不宜过大，一般不超过 3 - 5 米。
- 在开挖过程中，要根据设计要求及时进行边坡支护，常用的边坡支护方式有土钉墙支护、护坡桩支护等。土钉墙支护是先在边坡上钻孔，插入土钉，然后喷射混凝土面层；护坡桩支护是先施工护坡桩，然后在桩间设置挡土板或喷射混凝土。
- 开挖后处理
- 土方开挖完成后，要组织相关人员进行验槽，检查基底的土质是否符合设计要求，有无软弱下卧层、古墓、洞穴等异常情况。若发现问题，要及时与设计单位沟通，采取相应的处理措施。
- 对基底进行平整和夯实处理，确保基底的承载力满足设计要求。若基底土质较差，需要进行换填处理，如换填砂石、灰土等材料，并分层夯实。
- 开挖前准备
- 基础施工
- 独立基础施工
- 钢筋工程：严格按照设计图纸的要求进行钢筋加工和绑扎，确保钢筋的规格、数量、间距和锚固长度符合规范要求。对于复杂的节点部位，要提前进行钢筋放样，确定钢筋的穿插顺序和绑扎方法。
- 模板工程：选用合适的模板材料，如木模板、钢模板等，确保模板的尺寸准确、表面平整、拼接严密。安装模板时，要设置足够的支撑和固定措施，防止模板在混凝土浇筑过程中发生变形或移位。
- 混凝土工程：采用商品混凝土或现场搅拌混凝土，控制好混凝土的配合比、坍落度等参数。浇筑混凝土时，要采用分层振捣的方式，确保混凝土振捣密实，避免出现蜂窝、麻面等质量缺陷。混凝土浇筑完成后，要及时进行养护，保持混凝土表面湿润，养护时间不少于 7 天。
- 筏板基础施工
- 钢筋工程：筏板基础钢筋工程量较大，钢筋的连接方式要合理选择，如采用直螺纹套筒连接、闪光对焊等。钢筋的绑扎要按照设计要求的间距和排列方式进行，设置足够的钢筋支架，防止钢筋变形。
- 模板工程：筏板基础模板一般采用砖胎膜或钢模板。砖胎膜施工时，要保证砖砌体的质量，砌筑完成后要进行抹灰处理；钢模板安装要牢固，拼接严密，防止漏浆。
- 混凝土工程：筏板基础混凝土属于大体积混凝土，要采取相应的温控措施，如采用低热水泥、添加粉煤灰等掺合料、埋设冷却水管等，防止混凝土因内外温差过大而产生裂缝。混凝土浇筑要连续进行，不得留置施工缝，若必须留置，要按照设计要求和规范规定进行处理。
- 独立基础施工
- 地基与基础
- 主体结构
- 钢筋工程
- 钢筋采购
- 根据设计图纸和施工进度计划，编制钢筋采购计划，明确钢筋的规格、数量、质量等级等要求。
- 选择信誉良好、质量可靠的钢筋供应商，对供应商提供的钢筋进行质量检验，检查钢筋的质量证明文件、出厂合格证等，并按照规定进行抽样复检，合格后方可使用。
- 钢筋加工
- 在钢筋加工场地设置钢筋加工设备，如钢筋调直机、切断机、弯曲机等，并进行调试和保养。
- 按照设计图纸的要求进行钢筋加工，包括钢筋的调直、切断、弯曲等工序。钢筋的加工尺寸要准确，偏差要符合规范要求。对于异形钢筋，要提前进行放样和加工试制，确保加工质量。
- 钢筋连接
- 根据钢筋的规格、部位和使用要求，选择合适的钢筋连接方式，如绑扎连接、焊接连接（电弧焊、闪光对焊、电渣压力焊等）、机械连接（直螺纹套筒连接、锥螺纹套筒连接等）。
- 对于焊接连接和机械连接，要由具有相应资质的专业人员进行操作，并按照规范要求进行焊接工艺评定和机械连接工艺检验。在钢筋连接过程中，要严格控制连接质量，确保钢筋的连接牢固、可靠。
- 钢筋采购
- 模板工程
- 模板选型
- 根据建筑物的结构形式、施工工艺和经济效益等因素，选择合适的模板类型，如木模板、钢模板、铝模板、塑料模板等。
- 对于高层建筑和结构复杂的部位，可考虑采用新型模板体系，如爬模、滑模等，以提高施工效率和质量。
- 模板安装
- 按照设计图纸和施工方案的要求进行模板安装，先安装柱模板，再安装梁模板，最后安装板模板。模板安装要保证尺寸准确、位置正确、拼接严密，支撑系统要牢固稳定，能够承受混凝土浇筑时的侧压力和施工荷载。
- 在模板安装过程中，要设置足够的预留孔洞和预埋件，预留孔洞和预埋件的位置要准确，固定要牢固，防止在混凝土浇筑过程中发生位移或变形。
- 模板拆除
- 根据混凝土的强度增长情况和设计要求，确定模板拆除的时间。一般情况下，侧模拆除时混凝土的强度应能保证其表面及棱角不受损伤；底模拆除时混凝土的强度应符合规范规定的要求。
- 模板拆除要按照一定的顺序进行，先拆除非承重模板，后拆除承重模板；先拆侧模，后拆底模。拆除模板时要注意安全，避免模板掉落伤人。拆除后的模板要及时进行清理、维修和保养，以便下次使用。
- 模板选型
- 混凝土工程
- 混凝土配合比设计
- 根据设计要求的混凝土强度等级、耐久性等性能指标，以及原材料的性能特点，进行混凝土配合比设计。
- 通过试验确定混凝土的配合比，确保混凝土的各项性能指标满足设计要求和施工需要。在混凝土配合比设计过程中，要考虑施工工艺、环境条件等因素对混凝土性能的影响。
- 混凝土搅拌
- 采用强制式混凝土搅拌机进行混凝土搅拌，搅拌前要对搅拌机进行清洗和检查，确保搅拌机正常运行。
- 按照混凝土配合比的要求，准确称量各种原材料的用量，依次将水泥、砂、石等原材料投入搅拌机，先干拌均匀，再加入水和外加剂，继续搅拌至规定的时间，确保混凝土搅拌均匀。
- 混凝土浇筑与养护
- 混凝土浇筑前，要对模板、钢筋和预埋件等进行检查和验收，确保其符合设计要求和施工规范。清理模板内的杂物和积水，在模板底部涂抹脱模剂。
- 采用分层浇筑、分段浇筑或斜面浇筑等方法进行混凝土浇筑，控制好浇筑高度和浇筑速度，避免混凝土产生离析现象。在混凝土浇筑过程中，要使用振捣器进行振捣，确保混凝土振捣密实，不得出现漏振或过振现象。
- 混凝土浇筑完成后，要及时进行养护，保持混凝土表面湿润。养护方法可采用覆盖浇水养护、喷涂养护剂养护、塑料薄膜养护等，养护时间根据混凝土的类型和环境条件确定，一般不少于 7 天。
- 混凝土配合比设计
- 钢筋工程
- 装饰装修
- 抹灰
- 基层处理
- 清除基层表面的灰尘、污垢、油渍等杂物，对于光滑的混凝土表面，要进行凿毛处理或涂刷界面剂，以增强抹灰层与基层的粘结力。
- 检查基层的平整度和垂直度，对于偏差较大的部位，要进行剔凿或修补处理，确保基层表面平整、坚实。
- 抹灰施工
- 先进行贴灰饼、冲筋操作，根据墙面平整度和垂直度确定灰饼的位置和大小，灰饼间距不宜大于 1.5 米。然后根据灰饼冲出标筋，作为抹灰厚度的控制标志。
- 抹底层灰时，要用力抹压，使抹灰层与基层紧密结合。底层灰稍干后，进行中层灰抹灰，中层灰要分层抹平，每层厚度不宜超过 7 - 9 毫米。最后进行面层灰抹灰，面层灰要压实抹光，表面平整光滑，无抹纹。
- 质量检查
- 抹灰完成后，要检查抹灰层的平整度、垂直度、阴阳角方正度等指标，偏差要符合规范要求。
- 检查抹灰层有无空鼓、裂缝、起砂等质量缺陷，对于存在的问题要及时进行处理。
- 基层处理
- 涂料
- 基层处理
- 抹灰层达到一定强度后，要进行基层处理。先用砂纸将抹灰层表面打磨平整，清除表面的浮灰和杂质。
- 对于基层表面的裂缝、孔洞等缺陷，要用腻子进行修补，腻子要刮平刮实，干燥后用砂纸打磨光滑。
- 涂料涂刷
- 先涂刷底漆，底漆要涂刷均匀，不得漏刷，底漆干燥后进行面漆涂刷。面漆一般涂刷两遍以上，每遍涂刷之间要间隔一定的时间，确保上一遍涂料干燥后再进行下一遍涂刷。
- 涂刷涂料时，要注意涂刷方向和顺序，避免出现涂刷痕迹和色差。对于门窗、阴阳角等部位，要采用小刷子进行仔细涂刷，确保涂刷质量。
- 成品保护
- 涂料涂刷完成后，要采取成品保护措施，避免碰撞、污染和雨水冲刷。在涂料未完全干燥前，不得在墙面上进行其他施工操作。
- 基层处理
- 安装
- 电气安装
- 配电箱安装：根据设计图纸确定配电箱的安装位置，安装时要保证配电箱垂直、水平，固定牢固。配电箱内的电器元件要安装整齐，接线正确，标识清晰。
- 线路敷设：采用暗敷或明敷的方式进行线路敷设，暗敷时要将线路穿管埋设在墙体或楼板内，管口要光滑，护口齐全；明敷时要将线路固定在桥架或线槽内，线路排列整齐，间距均匀。
- 灯具、开关插座安装：灯具安装要牢固可靠，位置准确，开关插座安装要平整，与墙面贴合紧密，操作灵活。
- 给排水安装
- 电气安装
- 抹灰
- 分部工程
二、资源配置精准统筹
人力、机械、材料等资源的调配是施工组织的核心。资源调配不合理，出现冲突或闲置，都会造成浪费。利用图形天下思维导图的树状图布局，能系统梳理各阶段、各工作面的资源需求清单，让资源配置情况一目了然，使资源配置方案更精准、更具可执行性。下面导图“资源配置统筹导图大纲”，供大家参考：
- 资源配置统筹导图大纲
- 资源类别
- 人力资源
- 工种
- 木工
- 职责：负责模板的制作、安装与拆除工作，包括墙体模板、梁板模板等，确保模板尺寸准确、拼接严密，为混凝土浇筑提供合格的成型模具。
- 技能要求：熟练掌握木工工具的使用，能看懂建筑施工图纸，具备一定的空间想象能力和模板搭建技巧。
- 钢筋工
- 职责：按照设计图纸要求进行钢筋的加工、绑扎和焊接工作，保证钢筋的规格、数量、间距和锚固长度等符合规范，构建建筑物的钢筋骨架。
- 技能要求：熟悉钢筋加工设备的操作，掌握钢筋的调直、切断、弯曲、焊接等工艺，了解钢筋连接的相关规范。
- 混凝土工
- 职责：负责混凝土的浇筑、振捣和养护工作，确保混凝土密实、无蜂窝麻面等缺陷，按照规定的养护方法保证混凝土强度正常增长。
- 技能要求：掌握混凝土浇筑的顺序和方法，熟练使用振捣设备，了解混凝土养护的基本知识和时间要求。
- 电工
- 职责：负责施工现场的临时用电布置、维护和管理，包括配电箱的安装、线路的敷设、电气设备的接线等，保障施工用电安全。
- 技能要求：具备电工操作证，熟悉电气安全规范，掌握常见的电气故障排查和维修方法。
- 焊工
- 职责：进行金属构件的焊接工作，如钢结构连接、钢筋焊接等，保证焊接质量符合设计要求和相关标准。
- 技能要求：持有焊工操作证，熟练掌握各种焊接方法（如电弧焊、气体保护焊等），了解焊接材料的性能和焊接工艺参数。
- 木工
- 数量/班组
- 木工
- 数量：根据工程规模和施工进度安排，初期进场 20 人，分为 2 个班组，每个班组 10 人。随着楼层增加和施工面扩大，后期增加至 30 人，分为 3 个班组。
- 班组分工：一个班组负责墙体模板施工，一个班组负责梁板模板施工，后期增加的班组负责复杂节点和异形模板的施工。
- 钢筋工
- 数量：开始阶段进场 15 人，组成 1 个大班组，内部再细分钢筋加工小组和钢筋绑扎小组。在主体结构施工高峰期，增加至 25 人，分为 2 个班组。
- 班组分工：一个班组负责基础和底层钢筋施工，另一个班组负责上层主体钢筋施工，加工小组统一为两个绑扎小组提供加工好的钢筋。
- 混凝土工
- 数量：一般保持 10 - 15 人，根据混凝土浇筑量的大小灵活调整。不进行大规模浇筑时，10 人可满足需求；遇到大面积基础或高层混凝土浇筑时，增加至 15 人。
- 班组分工：分为浇筑小组和振捣小组，浇筑小组负责混凝土的输送和布料，振捣小组负责使用振捣设备使混凝土密实。
- 木工
- 进场/退场时间
- 木工
- 进场时间：在基础施工前 3 - 5 天进场，进行施工前的准备工作，如熟悉图纸、准备工具和材料等。
- 退场时间：在主体结构封顶，模板全部拆除并清理完毕后退场，预计在工程进度的第 8 - 10 个月。
- 钢筋工
- 进场时间：与木工同时进场，在基础施工阶段开始钢筋的加工和绑扎工作。
- 退场时间：在主体结构钢筋工程全部完成，并通过验收后逐步退场，大约在工程进度的第 7 - 9 个月。
- 混凝土工
- 进场时间：在基础垫层施工时进场，开始混凝土的浇筑工作。
- 退场时间：在主体结构混凝土工程结束，完成最后的养护工作后退场，预计在工程进度的第 8 - 10 个月。
- 木工
- 工种
- 机械设备
- 类型
- 塔吊
- 用途：主要用于建筑物材料的垂直运输，如钢筋、模板、钢管等的吊运，能够大大提高施工效率，减少人工搬运的工作量。
- 特点：具有较高的起升高度和较大的工作幅度，能够在较大的范围内进行物料吊运，但安装和拆卸相对复杂，需要专业的技术人员操作。
- 泵车
- 用途：将混凝土从搅拌站输送到施工现场的浇筑部位，特别适用于高层建筑和大体积混凝土的浇筑，能够实现混凝土的连续输送，提高浇筑效率。
- 特点：具备混凝土搅拌和输送的功能，机动性好，可根据施工需要灵活移动位置，但受输送距离和高度的限制。
- 挖掘机
- 用途：在土方工程中用于挖掘土方、石方等，能够快速完成基坑、沟槽的开挖工作，也可用于场地的平整和材料的装卸。
- 特点：挖掘力大，工作效率高，可根据不同的施工需求更换不同的工作装置，如铲斗、破碎锤等。
- 装载机
- 用途：主要用于材料的装卸和短距离运输，如将砂石、水泥等材料从堆放场地装运到搅拌机附近，也可用于场地的清理和平整。
- 特点：机动灵活，操作方便，能够快速完成装卸和运输任务，提高施工现场的材料周转效率。
- 塔吊
- 数量/型号
- 塔吊
- 数量：根据建筑物的规模和高度，配备 2 台塔吊。
- 型号：选用 QTZ80 和 QTZ125 两种型号，QTZ80 塔吊用于较低楼层和较小范围的物料吊运，QTZ125 塔吊用于较高楼层和较大范围的物料吊运。
- 泵车
- 数量：配备 1 - 2 台泵车，根据混凝土浇筑量的大小和施工进度安排灵活调整。
- 型号：选用 48 米臂架泵车，能够满足一般高层建筑的混凝土浇筑需求，臂架长度可根据施工部位进行调整。
- 挖掘机
- 数量：配备 2 台挖掘机，用于土方工程的开挖和场地平整。
- 型号：选用 PC200 和 PC300 两种型号，PC200 挖掘机用于一般土方的开挖，PC300 挖掘机用于较硬土质或石方的开挖。
- 装载机
- 数量：配备 1 - 2 台装载机，根据材料的装卸和运输量进行调配。
- 型号：选用 ZL50 装载机，其斗容量适中，能够满足施工现场的材料周转需求。
- 塔吊
- 使用部位/时间
- 塔吊
- 使用部位：覆盖整个建筑物的施工区域，从基础施工到主体结构封顶，以及后续的装饰装修阶段，用于吊运各种建筑材料和构件。
- 使用时间：从工程开工后的第 1 个月开始安装调试，第 2 个月正式投入使用，一直使用到主体结构封顶后的第 1 - 2 个月，待屋面工程和部分装饰装修材料吊运完成后拆除。
- 泵车
- 使用部位：主要用于混凝土浇筑部位，如基础、梁、板、柱等，根据混凝土浇筑的进度和部位灵活移动位置。
- 使用时间：在基础垫层施工时开始使用，随着主体结构混凝土工程的进行，持续使用至主体结构封顶，期间根据混凝土浇筑计划安排使用时间。
- 挖掘机
- 使用部位：在土方工程阶段，用于基坑、沟槽的开挖和场地的平整，开挖完成后可用于基础施工过程中的少量土方清理。
- 使用时间：从工程开工后的第 1 周开始进场进行场地平整和基坑开挖，预计使用 2 - 3 个月，待土方工程基本完成后退场。
- 装载机
- 使用部位：主要在材料堆放场地和搅拌机附近使用，负责砂石、水泥等材料的装卸和短距离运输，也可用于施工现场的场地清理。
- 使用时间：从工程开工后与挖掘机同时进场，在整个施工过程中根据材料的使用情况持续使用，直到工程结束。
- 塔吊
- 类型
- 主要材料
- 名称
- 钢筋
- 用途：作为建筑物的骨架，承受建筑物的荷载，增强建筑物的结构强度和稳定性，是混凝土结构中不可或缺的材料。
- 混凝土
- 用途：用于填充钢筋骨架，形成建筑物的主体结构，具有较高的强度和耐久性，能够抵抗各种外力的作用。
- 水泥
- 用途：作为混凝土的胶凝材料，与砂、石等骨料混合后形成混凝土，起到粘结和硬化的作用，是混凝土强度形成的关键因素。
- 砂石
- 用途：砂作为细骨料，石作为粗骨料，与水泥和水混合后制成混凝土，填充钢筋之间的空隙，增加混凝土的密实度和强度。
- 钢筋
- 规格/数量
- 钢筋
- 规格：包括直径为 6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、25mm 等不同规格的热轧带肋钢筋和热轧光圆钢筋。
- 数量：根据建筑物的设计图纸和结构计算，预计总共需要钢筋约 2000 吨，其中基础部分约 500 吨，主体结构部分约 1200 吨，其他部位约 300 吨。
- 混凝土
- 规格：根据不同部位的设计要求，采用不同强度等级的混凝土，如 C15、C20、C25、C30、C35、C40 等。
- 数量：预计总共需要混凝土约 15000 立方米，其中基础部分约 3000 立方米，主体结构部分约 10000 立方米，其他部位约 2000 立方米。
- 水泥
- 规格：选用普通硅酸盐水泥，强度等级为 42.5 级和 52.5 级。
- 数量：根据混凝土的配合比计算，预计需要水泥约 5000 吨，其中 42.5 级水泥约 3000 吨，52.5 级水泥约 2000 吨。
- 砂石
- 规格：砂采用中砂，细度模数在 2.3 - 3.0 之间；石采用碎石，粒径分为 5 - 10mm、10 - 20mm、20 - 31.5mm 等不同规格。
- 数量：预计需要砂约 8000 立方米，石约 12000 立方米。
- 钢筋
- 供应节点
- 钢筋
- 供应节点：在基础施工前 15 天，供应第一批钢筋约 100 吨，用于基础钢筋的加工和绑扎；随着施工进度的推进，每隔 15 - 20 天供应一次，每次供应量根据施工需求和库存情况确定，确保施工现场有足够的钢筋储备。
- 混凝土
- 供应节点：根据混凝土浇筑计划，提前 24 小时通知混凝土搅拌站准备混凝土。在基础垫层施工时开始供应混凝土，之后按照楼层施工进度，每天或每隔几天供应一次，确保混凝土浇筑的连续性。
- 水泥
- 供应节点：在基础施工前 10 天，供应第一批水泥约 200 吨，用于混凝土的试配和基础施工；在施工过程中，根据水泥的使用情况和库存量，每隔 10 - 15 天供应一次，保证施工现场的水泥不断货。
- 砂石
- 供应节点：在基础施工前 7 天，开始供应砂石，第一批供应砂约 500 立方米，石约 800 立方米，用于基础混凝土的搅拌；在施工过程中，根据砂石的使用量和库存情况，及时安排供应，确保施工现场有足够的砂石储备。
- 钢筋
- 名称
- 人力资源
- 关联任务节点
- (任务)地下室浇筑
- (资源)混凝土罐车 X台
- 混凝土罐车数量确定依据
- 浇筑量：根据地下室的设计尺寸和混凝土强度等级，计算出地下室混凝土的浇筑量。假设地下室体积为 500 立方米，按照每台混凝土罐车的容量为 8 立方米计算，理论上需要 500÷8 = 62.5，即至少需要 63 车次。
- 浇筑时间：考虑到混凝土的初凝时间和施工的连续性，确定地下室的浇筑时间为 8 小时。为了保证在规定时间内完成浇筑，需要合理安排混凝土罐车的运输间隔时间。假设每台罐车运输一趟（包括往返和卸料时间）平均需要 1 小时，那么在 8 小时内，一台罐车最多可以运输 8 车次。
- 最终确定数量：综合浇筑量和浇筑时间，63÷8 ≈ 7.875，向上取整，确定需要 8 台混凝土罐车才能满足地下室浇筑的需求。
- 资源调配安排
- 与搅拌站沟通：提前与混凝土搅拌站联系，告知其地下室浇筑的时间、地点、混凝土强度等级和浇筑量等信息，要求搅拌站按照要求准备足够的混凝土和混凝土罐车。
- 现场协调：在地下室浇筑现场安排专人负责混凝土罐车的调度和指挥，确保罐车按照顺序依次卸料，避免出现拥堵或等待时间过长的情况。同时，与搅拌站保持密切联系，及时了解混凝土的供应情况，如出现供应不足或运输延误等问题，及时采取措施解决。
- 混凝土罐车数量确定依据
- (资源)混凝土罐车 X台
- (任务)地下室浇筑
- 关联工作面
- （工作面)1#楼主体
- (资源)塔吊 QTZ80
- 塔吊 QTZ80 覆盖范围与工作面匹配情况
- 覆盖范围：塔吊 QTZ80 的最大工作幅度为 50 米，在 50 米范围内能够满足 1#楼主体的物料吊运需求。1#楼主体的平面尺寸为长 40 米、宽 20 米，塔吊安装在建筑物一侧，其覆盖范围能够完全覆盖整个 1#楼主体的施工区域。
- 起升高度：塔吊 QTZ80 的最大起升高度为 100 米，1#楼主体设计高度为 50 米，考虑到施工过程中可能需要吊运较高位置的物料，如屋面构件等，塔吊的起升高度能够满足 1#楼主体的施工要求。
- 资源使用计划与优化
- 使用计划：根据 1#楼主体的施工进度计划，制定塔吊 QTZ80 的使用计划。在基础施工阶段，塔吊主要用于吊运钢筋、模板等材料；在主体结构施工阶段，随着楼层的增加，塔吊的使用频率更高，主要用于吊运钢筋、混凝土、脚手架等材料和构件。每天安排专人记录塔吊的使用时间和吊运物料的种类和数量，以便合理安排施工任务和资源调配。
- 优化措施：为了提高塔吊的使用效率，减少等待时间，采取以下优化措施：一是合理安排物料的进场时间和顺序，避免物料集中进场导致塔吊拥堵；二是对施工人员进行培训，提高其操作技能和安全意识，确保塔吊吊运作业的顺利进行；三是定期对塔吊进行维护和保养，检查塔吊的各个部件是否正常，及时发现并排除故障，保证塔吊的正常运行。
- 塔吊 QTZ80 覆盖范围与工作面匹配情况
- (资源)塔吊 QTZ80
- （工作面)1#楼主体
- 资源类别
三、质量与安全措施结构化整合
保障工程质量和施工安全至关重要，涉及大量规范、检查点和应急预案。这些信息分散，容易被忽视。图形天下思维导图强大的编辑功能，如节点样式、颜色填充等，允许用不同颜色、图标高亮关键控制项或风险等级，让质量安全管控要点清晰可见，便于交底和日常检查落实，确保各项措施无遗漏。下面导图“质量安全措施整合”，供大家参考：

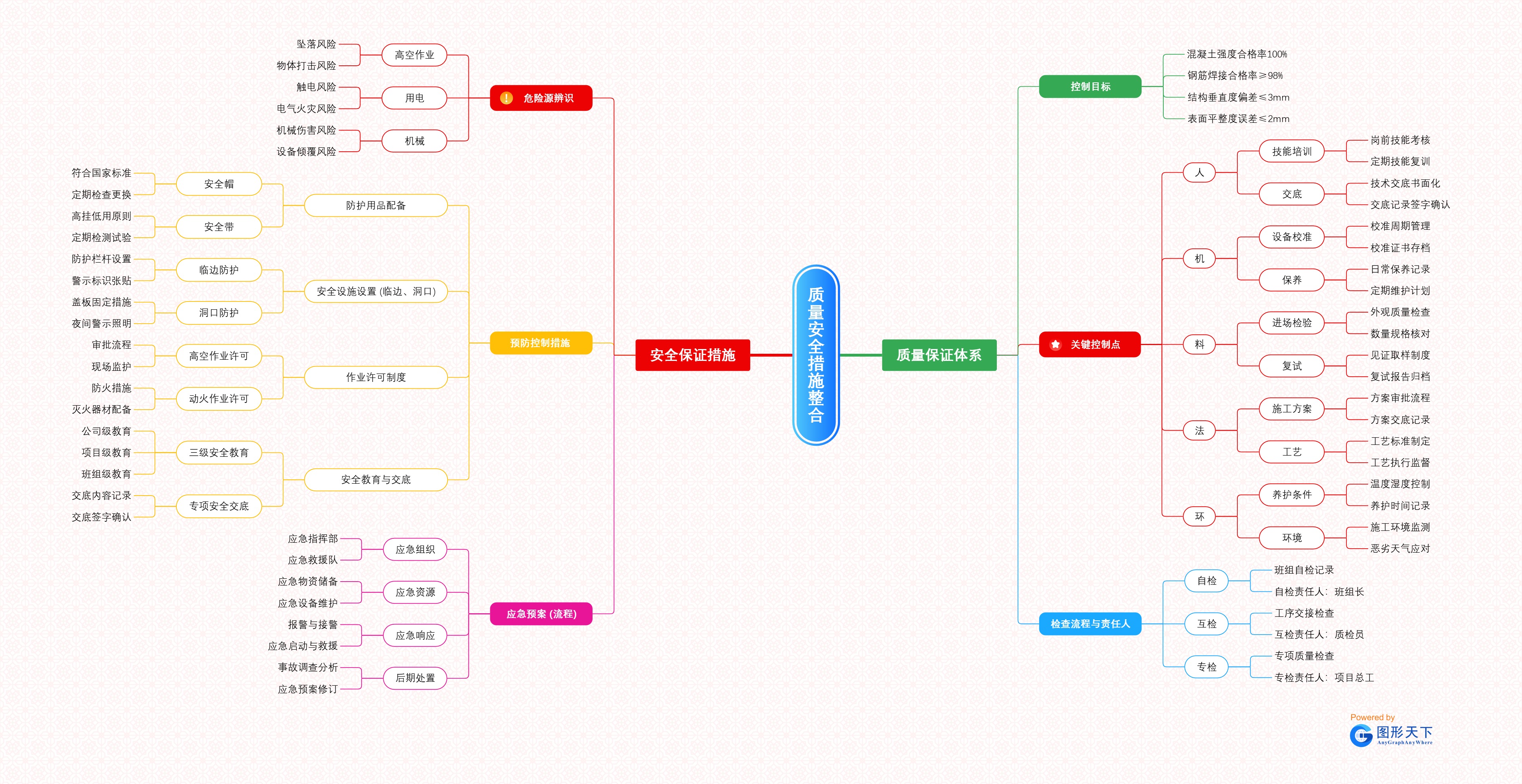

- 质量安全措施整合
- 质量保证体系
- 控制目标
- 混凝土强度合格率100%
- 钢筋焊接合格率≥98%
- 结构垂直度偏差≤3mm
- 表面平整度误差≤2mm
- 关键控制点
- 人
- 技能培训
- 岗前技能考核
- 定期技能复训
- 交底
- 技术交底书面化
- 交底记录签字确认
- 技能培训
- 机
- 设备校准
- 校准周期管理
- 校准证书存档
- 保养
- 日常保养记录
- 定期维护计划
- 设备校准
- 料
- 进场检验
- 外观质量检查
- 数量规格核对
- 复试
- 见证取样制度
- 复试报告归档
- 进场检验
- 法
- 施工方案
- 方案审批流程
- 方案交底记录
- 工艺
- 工艺标准制定
- 工艺执行监督
- 施工方案
- 环
- 养护条件
- 温度湿度控制
- 养护时间记录
- 环境
- 施工环境监测
- 恶劣天气应对
- 养护条件
- 人
- 检查流程与责任人
- 自检
- 班组自检记录
- 自检责任人：班组长
- 互检
- 工序交接检查
- 互检责任人：质检员
- 专检
- 专项质量检查
- 专检责任人：项目总工
- 自检
- 控制目标
- 安全保证措施
- 危险源辨识
- 高空作业
- 坠落风险
- 物体打击风险
- 用电
- 触电风险
- 电气火灾风险
- 机械
- 机械伤害风险
- 设备倾覆风险
- 高空作业
- 预防控制措施
- 防护用品配备
- 安全帽
- 符合国家标准
- 定期检查更换
- 安全带
- 高挂低用原则
- 定期检测试验
- 安全帽
- 安全设施设置 (临边、洞口)
- 临边防护
- 防护栏杆设置
- 警示标识张贴
- 洞口防护
- 盖板固定措施
- 夜间警示照明
- 临边防护
- 作业许可制度
- 高空作业许可
- 审批流程
- 现场监护
- 动火作业许可
- 防火措施
- 灭火器材配备
- 高空作业许可
- 安全教育与交底
- 三级安全教育
- 公司级教育
- 项目级教育
- 班组级教育
- 专项安全交底
- 交底内容记录
- 交底签字确认
- 三级安全教育
- 防护用品配备
- 应急预案 (流程)
- 应急组织
- 应急指挥部
- 应急救援队
- 应急资源
- 应急物资储备
- 应急设备维护
- 应急响应
- 报警与接警
- 应急启动与救援
- 后期处置
- 事故调查分析
- 应急预案修订
- 应急组织
- 危险源辨识
- 质量保证体系
