在网络安全领域，面对层出不穷的网络攻击手段，如何系统化构建防护体系？其实，网络安全工程师可以借助思维导图工具，把复杂的安全要素以直观的方式呈现出来，为规划决策提供清晰的路径。
思维导图优势显著，其结构化呈现信息，以可视化降低认知难度，让复杂知识变得通俗易懂；还能强化决策逻辑，通过展示各要素关联性，辅助网络安全工程师做出合理决策；同时提升执行效率，便于团队协作时高效传递信息。不管是梳理网络架构，还是制定防御策略，它都能将抽象思维转化为可执行步骤。
接下来，我们以网络安全领域为例，结合“图形天下思维导图”工具，探究其在防护体系规划中的实际应用价值。
1. 梳理网络架构
网络安全规划的第一步是梳理网络架构。网络安全工程师可以利用图形天下思维导图的海量高质量社区模板里的标准化网络架构模板，快速生成符合要求的拓扑图，避免因架构设计存在缺陷而产生防护盲区。
- 网络拓扑结构规划
- 核心设备层级
- 边界层：防火墙、WAF
- 防火墙功能
- 访问控制：基于预设规则允许或拒绝数据包通过
- 网络地址转换：隐藏内部网络真实IP地址
- 虚拟专用网络支持：保障远程安全连接
- WAF作用
- 防护Web攻击：如SQL注入、XSS攻击等
- 实时监测：对Web流量进行实时分析检测
- 访问日志记录：记录所有Web访问信息用于审计
- 防火墙功能
- 核心层：交换机、路由器
- 交换机特性
- 高速转发：基于MAC地址快速转发数据帧
- VLAN划分：实现不同虚拟局域网的隔离
- 端口安全：限制端口接入的设备数量和MAC地址
- 路由器功能
- 路由选择：根据路由表选择最佳路径转发数据包
- 网络互联：连接不同网络实现数据通信
- 广域网接入：支持多种广域网接入方式
- 交换机特性
- 终端层：PC、IoT设备
- PC安全要点
- 安装杀毒软件：实时防护病毒和恶意软件
- 定期更新系统：修复系统漏洞保障安全
- 用户权限管理：合理分配用户操作权限
- IoT设备管理
- 设备认证：确保接入设备合法性
- 数据加密传输：防止数据在传输过程中被窃取
- 固件更新：及时修复设备固件漏洞
- PC安全要点
- 边界层：防火墙、WAF
- 安全域划分
- 红色区域（高风险）
- 包含设备
- 数据库服务器：存储大量敏感数据
- 财务系统服务器：涉及资金交易信息
- 防护措施
- 严格访问控制：仅允许特定IP和用户访问
- 多因素认证：增加身份验证环节
- 实时监控审计：对所有操作进行详细记录和监控
- 包含设备
- 黄色区域（中风险）
- 包含设备
- 内部办公终端：处理日常办公业务
- 内部应用服务器：提供内部业务应用支持
- 防护措施
- 定期安全扫描：检测系统漏洞和安全隐患
- 用户培训教育：提高员工安全意识
- 访问权限限制：根据工作职责分配访问权限
- 包含设备
- 绿色区域（低风险）
- 包含设备
- 公共区域打印机：供员工打印文档
- 普通网络摄像头：用于监控公共区域
- 防护措施
- 基本网络隔离：防止与其他区域非法连接
- 定期设备检查：确保设备正常运行无安全隐患
- 包含设备
- 红色区域（高风险）
- 数据流向
- 南北向流量：外部访问路径
- 外部用户访问Web应用
- 访问流程
- 外部用户发起HTTP/HTTPS请求
- 请求经过防火墙进行初步过滤
- 到达WAF进行Web攻击防护
- 最终到达Web服务器处理请求
- 安全要求
- 加密传输：使用SSL/TLS协议保障数据安全
- 身份验证：确保用户身份合法
- 访问日志记录：记录用户访问信息用于审计
- 访问流程
- 外部合作伙伴数据交互
- 交互方式
- 通过专用VPN通道进行数据传输
- 采用加密文件传输协议（如SFTP）
- 安全保障
- 双方身份认证：确保交互双方身份真实可靠
- 数据完整性校验：防止数据在传输过程中被篡改
- 访问权限控制：限制合作伙伴访问的数据范围
- 交互方式
- 外部用户访问Web应用
- 东西向流量：内部服务器交互
- 数据库服务器与应用服务器交互
- 交互内容
- 应用服务器向数据库服务器发送查询请求
- 数据库服务器返回查询结果
- 安全措施
- 数据库访问控制：限制应用服务器的访问权限
- 数据加密存储：保障数据库中数据的安全
- 交互日志记录：记录双方交互信息用于排查问题
- 交互内容
- 应用服务器之间数据共享
- 共享方式
- 通过内部消息队列进行数据传递
- 采用共享存储实现数据共享
- 安全要求
- 数据访问权限管理：确保只有授权应用服务器能访问共享数据
- 数据传输加密：防止数据在传输过程中被窃取
- 共享资源监控：实时监控共享资源的使用情况
- 共享方式
- 数据库服务器与应用服务器交互
- 南北向流量：外部访问路径
- 核心设备层级
2. 安全威胁分析
威胁分析需要综合考虑漏洞扫描结果、攻击面评估等多方面数据。借助图形天下思维导图，可以把OWASP Top 10威胁、历史攻击事件等作为中心主题，然后向外延伸出威胁类型、影响范围、应对策略等分支。以SQL注入威胁为例，工程师可以快速梳理出威胁类型、影响范围、应对策略等子节点，形成一个完整的闭环应对方案。

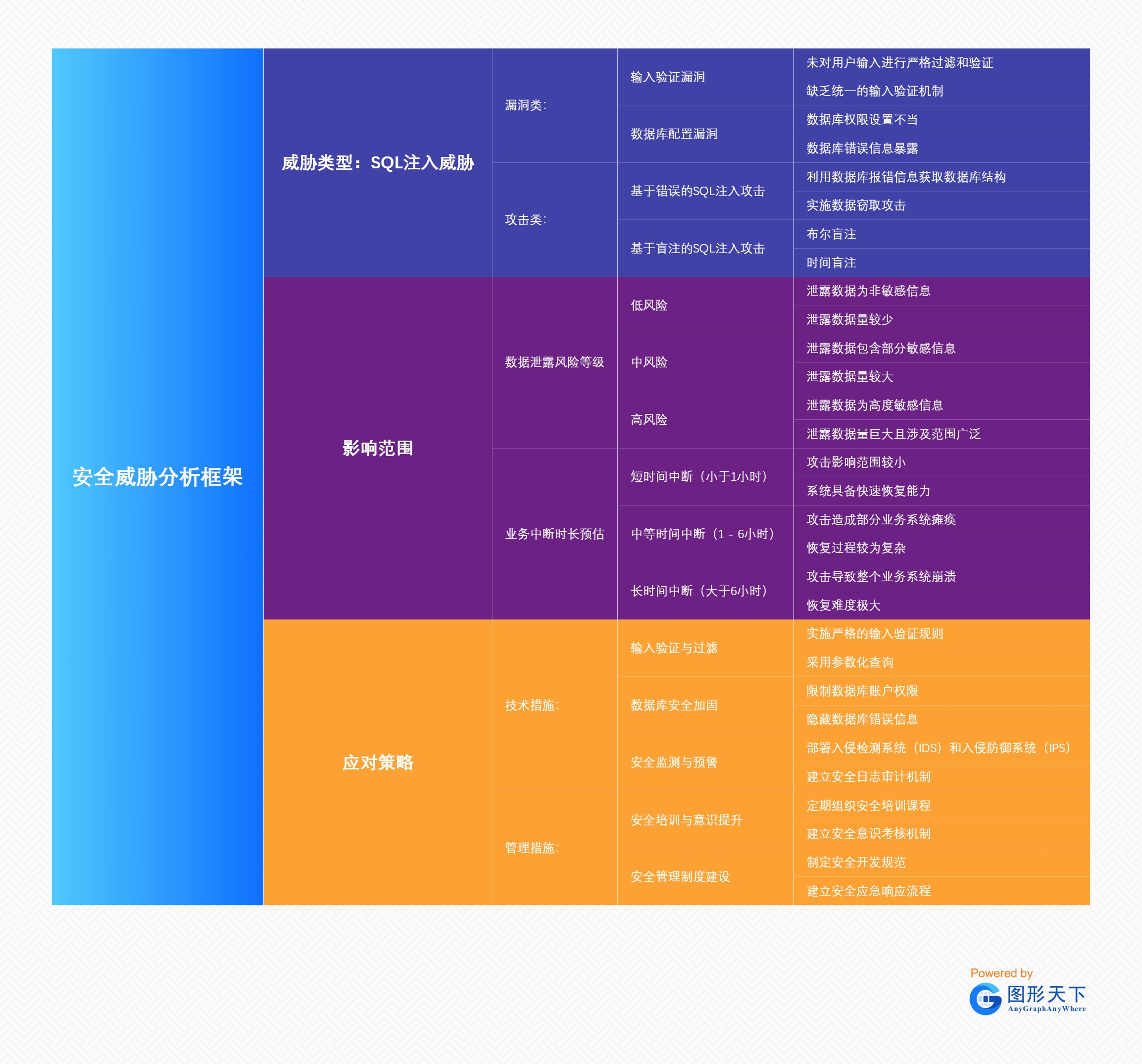

- 安全威胁分析框架
- 威胁类型：SQL注入威胁
- 漏洞类：
- 输入验证漏洞
- 未对用户输入进行严格过滤和验证
- 允许特殊字符（如单引号、分号等）直接传入数据库查询语句
- 未限制输入数据的长度和类型，导致缓冲区溢出等潜在风险
- 缺乏统一的输入验证机制
- 不同业务模块各自实现输入验证，标准不一致，易出现漏洞
- 验证逻辑不严谨，无法有效识别复杂的注入攻击模式
- 未对用户输入进行严格过滤和验证
- 数据库配置漏洞
- 数据库权限设置不当
- 应用程序使用的数据库账户拥有过高权限，如可执行系统存储过程、修改数据库结构等
- 未遵循最小权限原则，增加了攻击者利用注入漏洞进行破坏的可能性
- 数据库错误信息暴露
- 将详细的数据库错误信息直接返回给客户端，攻击者可利用这些信息获取数据库结构和敏感信息
- 未对错误信息进行统一处理和过滤，导致信息泄露风险
- 数据库权限设置不当
- 输入验证漏洞
- 攻击类：
- 基于错误的SQL注入攻击
- 利用数据库报错信息获取数据库结构
- 攻击者通过构造特殊的输入，使数据库返回错误信息，从中分析出数据库表名、列名等结构信息
- 例如，在输入中插入单引号，观察数据库返回的错误信息，逐步推断出数据库的表结构
- 实施数据窃取攻击
- 根据获取的数据库结构信息，构造特定的SQL注入语句，窃取数据库中的敏感数据
- 如通过联合查询等方式，将不同表中的数据拼接在一起返回给攻击者
- 利用数据库报错信息获取数据库结构
- 基于盲注的SQL注入攻击
- 布尔盲注
- 攻击者通过构造一系列的布尔表达式，根据应用程序返回的不同结果（如页面显示是否正常）来判断注入语句是否执行成功
- 逐步推测出数据库中的数据，例如判断某个字符是否等于特定值，通过多次尝试确定整个字符串
- 时间盲注
- 利用数据库的延迟函数，根据应用程序的响应时间来判断注入语句的执行情况
- 攻击者通过构造带有延迟函数的注入语句，根据响应时间的长短来推断数据库中的数据
- 布尔盲注
- 基于错误的SQL注入攻击
- 漏洞类：
- 影响范围
- 数据泄露风险等级
- 低风险
- 泄露数据为非敏感信息
- 如公开的网站公告、一般性的业务数据等，对用户和企业的影响较小
- 不会导致用户隐私泄露、企业商业机密外泄等严重后果
- 泄露数据量较少
- 仅涉及少量记录或部分字段的泄露，未对整体数据安全造成重大威胁
- 容易通过数据修复和监控措施进行控制和弥补
- 泄露数据为非敏感信息
- 中风险
- 泄露数据包含部分敏感信息
- 如用户的部分个人信息（姓名、联系方式等），可能对用户造成一定的骚扰和隐私侵犯
- 企业的部分业务数据泄露，可能影响企业的市场竞争力和业务运营
- 泄露数据量较大
- 涉及多个表或大量记录的泄露，对数据安全产生较大影响
- 需要投入较多的人力和时间进行数据修复和安全加固
- 泄露数据包含部分敏感信息
- 高风险
- 泄露数据为高度敏感信息
- 如用户的银行卡号、密码、身份证号等，可能导致用户遭受严重的经济损失和身份盗用
- 企业的核心商业机密、技术专利等泄露，将对企业造成毁灭性打击
- 泄露数据量巨大且涉及范围广泛
- 涉及整个数据库或多个业务系统的数据泄露，影响范围极大
- 可能引发法律诉讼和社会舆论关注，对企业声誉造成极大损害
- 泄露数据为高度敏感信息
- 低风险
- 业务中断时长预估
- 短时间中断（小于1小时）
- 攻击影响范围较小
- 仅针对某个特定的业务模块或功能进行攻击，未对整个业务系统造成严重影响
- 例如，仅导致某个页面的查询功能暂时无法使用
- 系统具备快速恢复能力
- 有完善的备份和恢复机制，能够在短时间内恢复受影响的业务
- 运维团队响应迅速，能够及时定位和解决问题
- 攻击影响范围较小
- 中等时间中断（1 - 6小时）
- 攻击造成部分业务系统瘫痪
- 影响了多个业务模块或关键功能的正常运行，导致业务流程受阻
- 例如，数据库遭受严重注入攻击，导致部分业务数据无法正常访问和处理
- 恢复过程较为复杂
- 需要对受攻击的系统进行全面检查和修复，可能需要重建部分数据库表或修复受损的程序代码
- 涉及到多个部门的协作和沟通，恢复时间相对较长
- 攻击造成部分业务系统瘫痪
- 长时间中断（大于6小时）
- 攻击导致整个业务系统崩溃
- 攻击破坏了系统的核心组件或数据库，使整个业务系统无法正常运行
- 例如，攻击者利用SQL注入漏洞删除了数据库中的关键数据，导致系统无法启动
- 恢复难度极大
- 可能需要重新部署整个业务系统，从备份中恢复大量数据，并进行全面的测试和验证
- 涉及到与第三方供应商的协调和合作，恢复时间可能长达数天甚至数周
- 攻击导致整个业务系统崩溃
- 短时间中断（小于1小时）
- 数据泄露风险等级
- 应对策略
- 技术措施：
- 输入验证与过滤
- 实施严格的输入验证规则
- 对用户输入的长度、类型、格式等进行严格检查，拒绝不符合要求的输入
- 使用正则表达式等工具对输入进行匹配和过滤，防止特殊字符的注入
- 采用参数化查询
- 使用预编译的SQL语句，将用户输入作为参数传递给数据库，避免将用户输入直接拼接在SQL语句中
- 不同数据库支持不同的参数化查询方式，如JDBC的PreparedStatement、Python的sqlite3库的参数化查询等
- 实施严格的输入验证规则
- 数据库安全加固
- 限制数据库账户权限
- 遵循最小权限原则，为应用程序分配仅能满足其业务需求的数据库账户权限
- 禁止应用程序账户执行系统存储过程、修改数据库结构等高风险操作
- 隐藏数据库错误信息
- 对数据库返回的错误信息进行统一处理和过滤，只向客户端返回通用的错误提示信息
- 将详细的错误信息记录到日志文件中，供运维人员排查问题使用
- 限制数据库账户权限
- 安全监测与预警
- 部署入侵检测系统（IDS）和入侵防御系统（IPS）
- 实时监测网络流量和数据库操作，检测和阻止SQL注入攻击行为
- 设置合理的规则和阈值，减少误报和漏报的情况
- 建立安全日志审计机制
- 记录所有与数据库相关的操作日志，包括用户登录、查询、修改等操作
- 定期对日志进行分析和审计，及时发现异常行为和潜在的安全威胁
- 部署入侵检测系统（IDS）和入侵防御系统（IPS）
- 输入验证与过滤
- 管理措施：
- 安全培训与意识提升
- 定期组织安全培训课程
- 向开发人员、运维人员和业务人员传授SQL注入攻击的原理、防范方法和应急处理流程
- 通过实际案例分析和模拟攻击演练，提高员工的安全意识和应对能力
- 建立安全意识考核机制
- 对员工的安全知识掌握情况进行考核，将考核结果与绩效挂钩
- 激励员工主动学习和遵守安全规定，形成良好的安全文化氛围
- 定期组织安全培训课程
- 安全管理制度建设
- 制定安全开发规范
- 明确开发过程中应遵循的安全原则和要求，如输入验证、参数化查询等
- 对开发人员进行代码审查，确保代码符合安全规范
- 建立安全应急响应流程
- 制定详细的应急响应预案，明确在发生SQL注入攻击时的应急处理步骤和责任分工
- 定期进行应急演练，检验和完善应急响应流程，确保在面对安全事件时能够迅速、有效地进行处理
- 制定安全开发规范
- 安全培训与意识提升
- 技术措施：
- 威胁类型：SQL注入威胁
