能源企业肩负着保障社会正常运转的重任,其生产、储存、运输等各环节的安全管理,与国计民生紧密相连。然而,目前的安全管理体系常因信息碎片化、流程不透明,导致风险防控出现滞后。而思维导图构建的可视化管理体系,能把复杂的安全要素结构化呈现,帮助从业者迅速识别风险点、优化管理流程。
下面,我们以能源行业为例,结合“图形天下思维导图”工具,讲讲思维导图在安全管理体系中的核心应用场景。

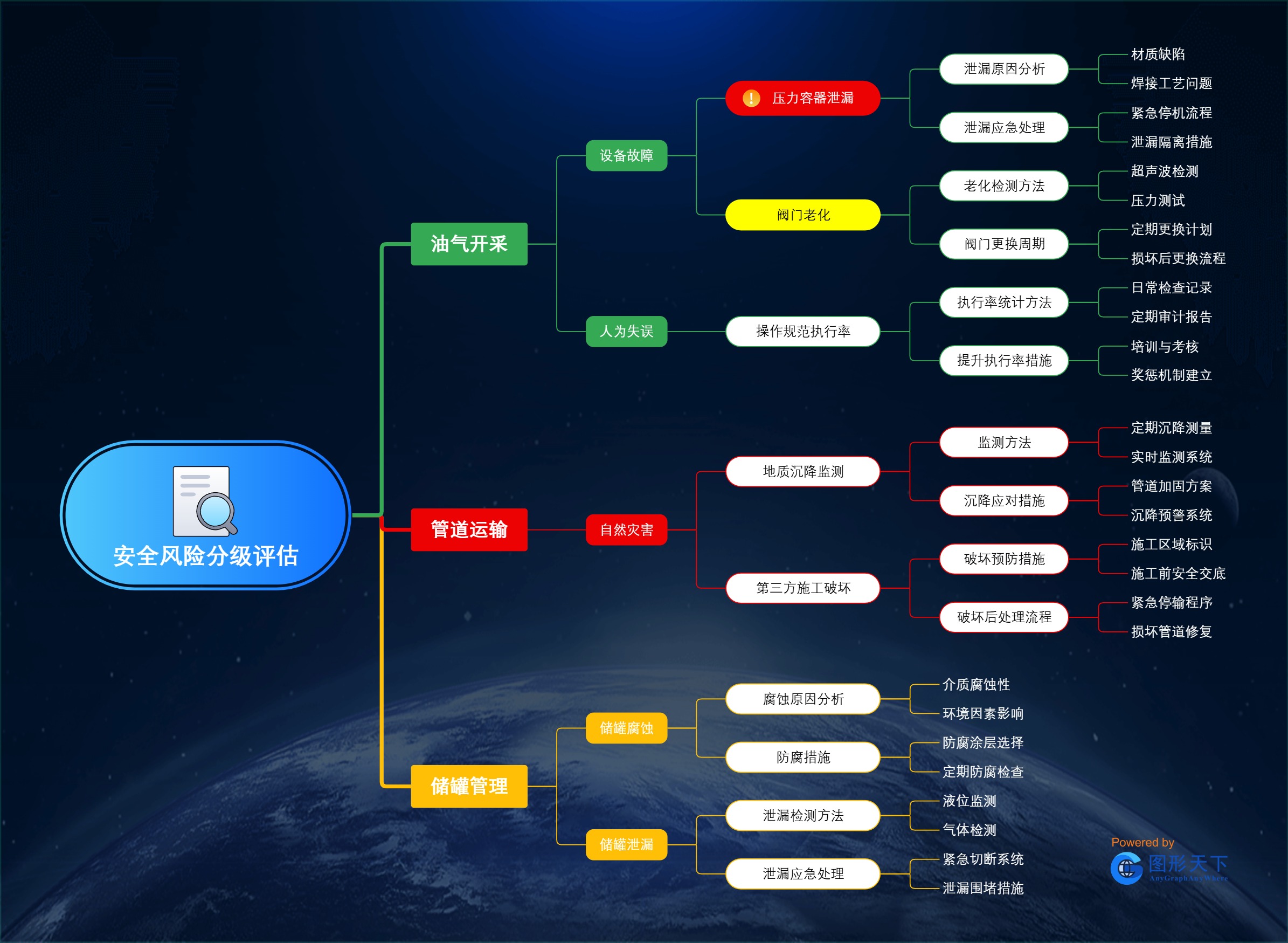

场景一:安全风险分级评估
能源生产里有设备运行、人员操作、环境监测等好多方面的风险,要是用传统表格记录,很难让人一眼看出这些风险之间有啥关联。但要是用图形天下思维导图这个工具,就能很快搭起一个风险评估的框架。比如说,以“安全风险分级评估”作为中心主题,把油气开采、管道运输、储罐管理当成一级分支,然后再继续细分。还能用“节点样式自定义”功能,用不同颜色填充把风险等级直观地标出来,像红色就表示高风险,得优先处理;黄色代表中风险,要定期盯着。
- 安全风险分级评估
- 油气开采
- 设备故障
- 压力容器泄漏
- 泄漏原因分析
- 材质缺陷
- 焊接工艺问题
- 泄漏应急处理
- 紧急停机流程
- 泄漏隔离措施
- 泄漏原因分析
- 阀门老化
- 老化检测方法
- 超声波检测
- 压力测试
- 阀门更换周期
- 定期更换计划
- 损坏后更换流程
- 老化检测方法
- 压力容器泄漏
- 人为失误
- 操作规范执行率
- 执行率统计方法
- 日常检查记录
- 定期审计报告
- 提升执行率措施
- 培训与考核
- 奖惩机制建立
- 执行率统计方法
- 操作规范执行率
- 设备故障
- 管道运输
- 自然灾害
- 地质沉降监测
- 监测方法
- 定期沉降测量
- 实时监测系统
- 沉降应对措施
- 管道加固方案
- 沉降预警系统
- 监测方法
- 第三方施工破坏
- 破坏预防措施
- 施工区域标识
- 施工前安全交底
- 破坏后处理流程
- 紧急停输程序
- 损坏管道修复
- 破坏预防措施
- 地质沉降监测
- 自然灾害
- 储罐管理
- 储罐腐蚀
- 腐蚀原因分析
- 介质腐蚀性
- 环境因素影响
- 防腐措施
- 防腐涂层选择
- 定期防腐检查
- 腐蚀原因分析
- 储罐泄漏
- 泄漏检测方法
- 液位监测
- 气体检测
- 泄漏应急处理
- 紧急切断系统
- 泄漏围堵措施
- 泄漏检测方法
- 储罐腐蚀
- 油气开采

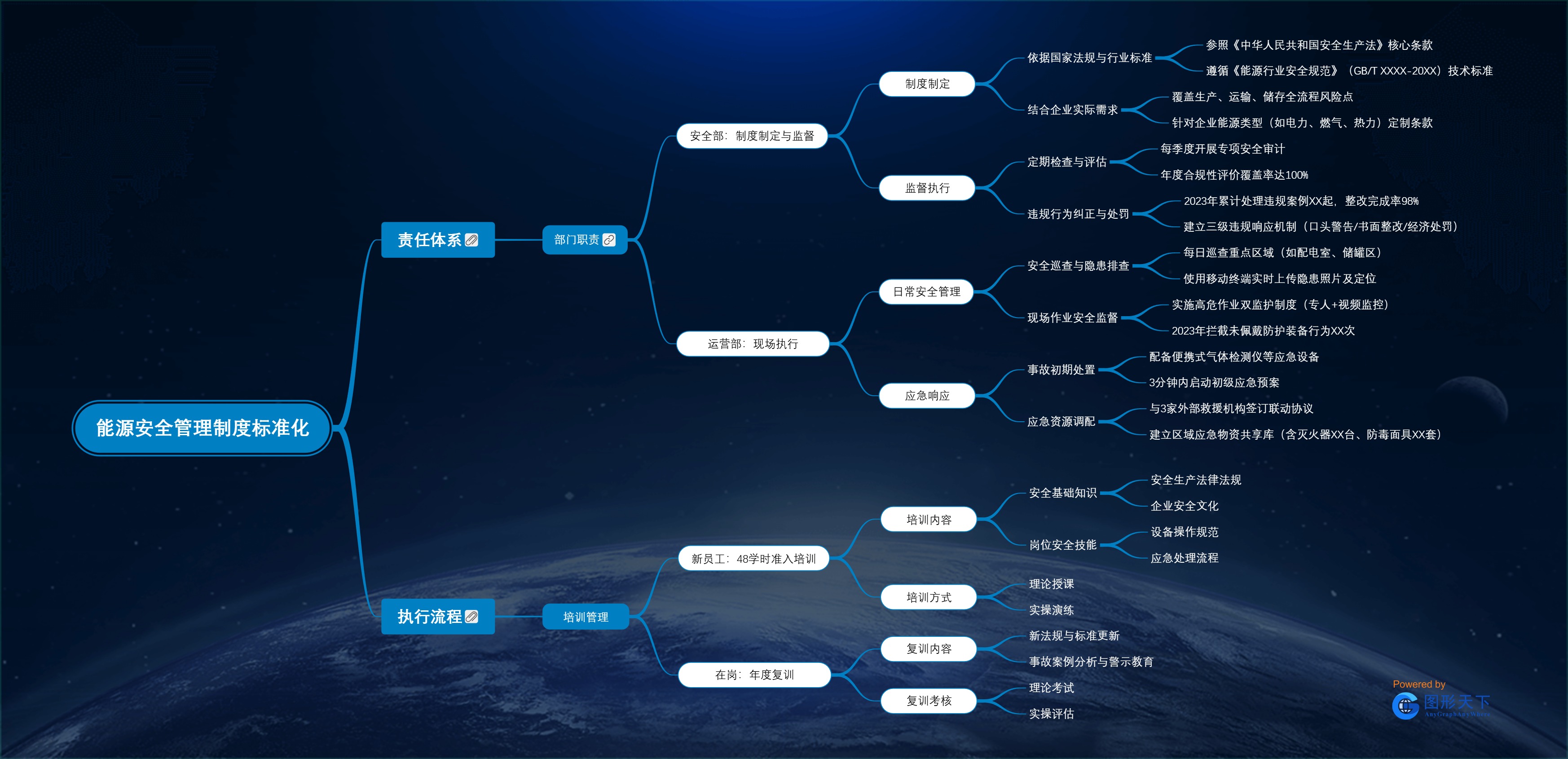

场景二:安全管理制度标准化
能源企业得遵守《安全生产法》这类法规,可企业内安全管理制度文件过于分散、执行标准更新不及时,这些都给管理制度的落实带来困难。不过,用上图形天下思维导图,能把各类制度文件和执行标准清清楚楚地展示出来,这样实现安全管理制度标准化就方便多了。
- 能源安全管理制度标准化
- 责任体系
- 部门职责
- 安全部:制度制定与监督
- 制度制定
- 依据国家法规与行业标准
- 参照《中华人民共和国安全生产法》核心条款
- 遵循《能源行业安全规范》(GB/T XXXX-20XX)技术标准
- 结合企业实际需求
- 覆盖生产、运输、储存全流程风险点
- 针对企业能源类型(如电力、燃气、热力)定制条款
- 依据国家法规与行业标准
- 监督执行
- 定期检查与评估
- 每季度开展专项安全审计
- 年度合规性评价覆盖率达100%
- 违规行为纠正与处罚
- 2023年累计处理违规案例XX起,整改完成率98%
- 建立三级违规响应机制(口头警告/书面整改/经济处罚)
- 定期检查与评估
- 制度制定
- 运营部:现场执行
- 日常安全管理
- 安全巡查与隐患排查
- 每日巡查重点区域(如配电室、储罐区)
- 使用移动终端实时上传隐患照片及定位
- 现场作业安全监督
- 实施高危作业双监护制度(专人+视频监控)
- 2023年拦截未佩戴防护装备行为XX次
- 安全巡查与隐患排查
- 应急响应
- 事故初期处置
- 配备便携式气体检测仪等应急设备
- 3分钟内启动初级应急预案
- 应急资源调配
- 与3家外部救援机构签订联动协议
- 建立区域应急物资共享库(含灭火器XX台、防毒面具XX套)
- 事故初期处置
- 日常安全管理
- 安全部:制度制定与监督
- 部门职责
- 执行流程
- 培训管理
- 新员工:48学时准入培训
- 培训内容
- 安全基础知识
- 安全生产法律法规
- 企业安全文化
- 岗位安全技能
- 设备操作规范
- 应急处理流程
- 安全基础知识
- 培训方式
- 理论授课
- 实操演练
- 培训内容
- 在岗:年度复训
- 复训内容
- 新法规与标准更新
- 事故案例分析与警示教育
- 复训考核
- 理论考试
- 实操评估
- 复训内容
- 新员工:48学时准入培训
- 培训管理
- 责任体系

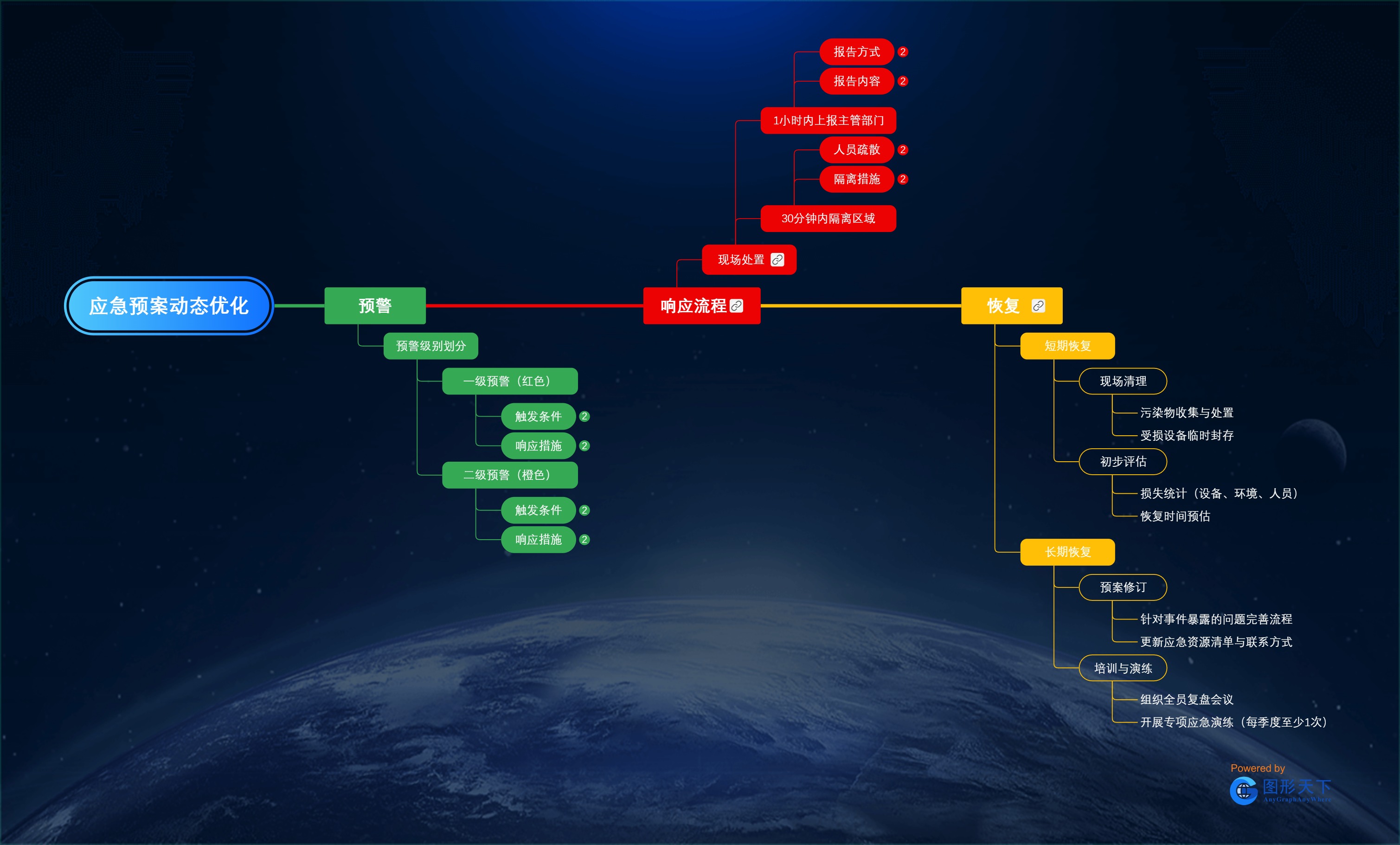

场景三:应急预案动态优化
能源事故往往具有突发性,一般的纸质预案存在响应链路长、资源调配不清晰等问题。可尝试利用图形天下思维导图的时间线布局,优化应急预案可视管理,按照事故发展的阶段,像预警、响应、处置、恢复这样的顺序来按排各个应急预案的主题环节。而且,还能利用“超链接功能”,把应急物资库存表、救援队伍的联系方式这些资源作为附件一体化嵌入。
- 应急预案动态优化
- 预警
- 预警级别划分
- 一级预警(红色)
- 触发条件
- 重大设备故障或泄漏
- 极端自然灾害预警(如地震、洪水)
- 响应措施
- 立即启动最高级别应急响应
- 全员撤离至安全区域
- 触发条件
- 二级预警(橙色)
- 触发条件
- 局部区域安全隐患
- 周边环境异常变化(如异味、异常声响)
- 响应措施
- 加强现场巡查频率
- 关键岗位人员待命
- 触发条件
- 一级预警(红色)
- 预警级别划分
- 响应流程
- 现场处置
- 30分钟内隔离区域
- 隔离措施
- 设置警戒线与警示标识
- 切断相关设备电源/气源
- 人员疏散
- 按预定路线撤离至集合点
- 清点人数并上报
- 隔离措施
- 1小时内上报主管部门
- 报告内容
- 事件类型、发生时间、地点
- 初步影响范围与人员伤亡情况
- 报告方式
- 电话初报(10分钟内)
- 书面详报(1小时内)
- 报告内容
- 30分钟内隔离区域
- 现场处置
- 恢复
- 短期恢复
- 现场清理
- 污染物收集与处置
- 受损设备临时封存
- 初步评估
- 损失统计(设备、环境、人员)
- 恢复时间预估
- 现场清理
- 长期恢复
- 预案修订
- 针对事件暴露的问题完善流程
- 更新应急资源清单与联系方式
- 培训与演练
- 组织全员复盘会议
- 开展专项应急演练(每季度至少1次)
- 预案修订
- 短期恢复
- 预警
