本导图介绍了信号线的基础概念、不同类型及其特点，以及双绞线和同轴电缆的结构与性能，为大众读者提供了信号传输技术的概览。
大纲

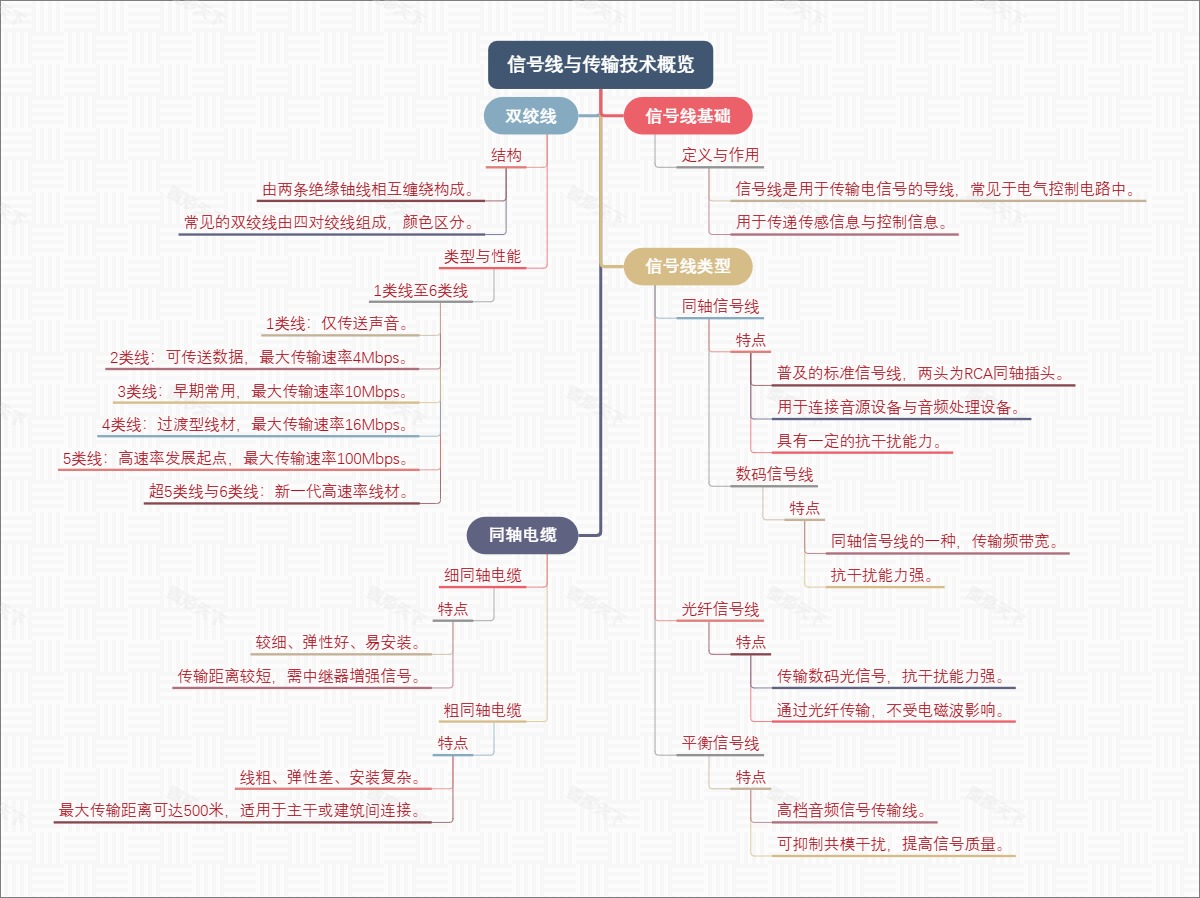

- 信号线与传输技术概览
- 信号线基础
- 定义与作用
- 信号线是用于传输电信号的导线 ， 常见于电气控制电路中 。
- 用于传递传感信息与控制信息 。
- 定义与作用
- 信号线类型
- 同轴信号线
- 特点
- 普及的标准信号线 ， 两头为RCA同轴插头 。
- 用于连接音源设备与音频处理设备 。
- 具有一定的抗干扰能力 。
- 数码信号线
- 特点
- 同轴信号线的一种 ， 传输频带宽 。
- 抗干扰能力强 。
- 特点
- 特点
- 光纤信号线
- 特点
- 传输数码光信号 ， 抗干扰能力强 。
- 通过光纤传输 ， 不受电磁波影响 。
- 特点
- 平衡信号线
- 特点
- 高档音频信号传输线 。
- 可抑制共模干扰 ， 提高信号质量 。
- 特点
- 同轴信号线
- 双绞线
- 结构
- 由两条绝缘铀线相互缠绕构成 。
- 常见的双绞线由四对绞线组成 ， 颜色区分 。
- 类型与性能
- 1类线至6类线
- 1类线 ： 仅传送声音 。
- 2类线 ： 可传送数据 ， 最大传输速率4Mbps 。
- 3类线 ： 早期常用 ， 最大传输速率10Mbps 。
- 4类线 ： 过渡型线材 ， 最大传输速率16Mbps 。
- 5类线 ： 高速率发展起点 ， 最大传输速率100Mbps 。
- 超5类线与6类线 ： 新一代高速率线材 。
- 1类线至6类线
- 结构
- 同轴电缆
- 细同轴电缆
- 特点
- 较细 、 弹性好 、 易安装 。
- 传输距离较短 ， 需中继器增强信号 。
- 特点
- 粗同轴电缆
- 特点
- 线粗 、 弹性差 、 安装复杂 。
- 最大传输距离可达500米 ， 适用于主干或建筑间连接 。
- 特点
- 细同轴电缆
- 信号线基础
