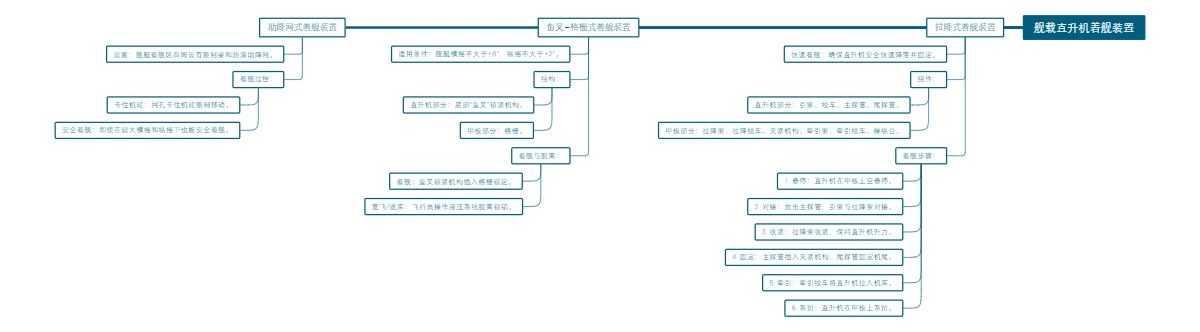

本文详细介绍了舰载直升机着舰装置的三种主要类型：拉降式、鱼叉−格栅式和助降网式，以及它们的结构、工作原理和使用条件。
大纲
- 舰载直升机着舰装置
- 拉降式着舰装置
- 快速着舰：确保直升机安全快速降落并固定。
- 组件：
- 直升机部分：引索、绞车、主探管、尾探管。
- 甲板部分：拉降索、拉降绞车、夹紧机构、牵引索、牵引绞车、操纵台。
- 着舰步骤：
- 1. 悬停：直升机在甲板上空悬停。
- 2. 对接：放出主探管，引索与拉降索对接。
- 3. 收紧：拉降索收紧，保持直升机升力。
- 4. 固定：主探管插入夹紧机构，尾探管固定机尾。
- 5. 牵引：牵引绞车将直升机拉入机库。
- 6. 系留：直升机在甲板上系留。
- 鱼叉−格栅式着舰装置
- 适用条件：舰艇横摇不大于±8°，纵摇不大于±2°。
- 结构：
- 直升机部分：底部“鱼叉”锁紧机构。
- 甲板部分：格栅。
- 着舰与脱离：
- 着舰：鱼叉锁紧机构插入格栅锁定。
- 复飞/进库：飞行员操作液压系统脱离锁销。
- 助降网式着舰装置
- 设置：舰艇着舰区四周设有限制梁和防滑助降网。
- 着舰过程：
- 卡住机轮：网孔卡住机轮限制移动。
- 安全着舰：即使在较大横摇和纵摇下也能安全着舰。
- 拉降式着舰装置
