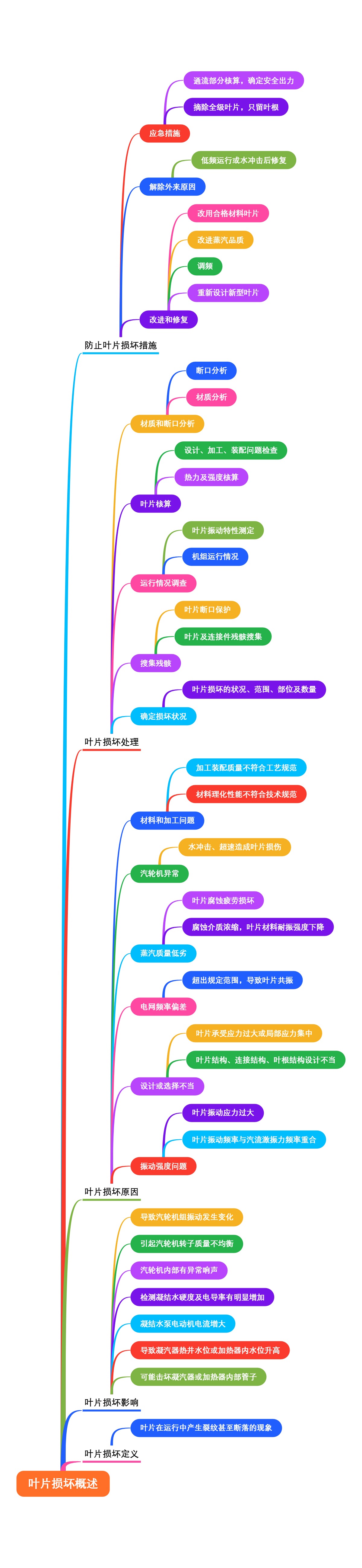

本导图详细概述了叶片损坏的定义、影响、原因、处理方法和预防措施，为理解和应对叶片损坏提供了全面的视角。
大纲
- 叶片损坏概述
- 叶片损坏定义
- 叶片在运行中产生裂纹甚至断落的现象
- 叶片损坏影响
- 可能击坏凝汽器或加热器内部管子
- 导致凝汽器热井水位或加热器内水位升高
- 凝结水泵电动机电流增大
- 检测凝结水硬度及电导率有明显增加
- 汽轮机内部有异常响声
- 引起汽轮机转子质量不均衡
- 导致汽轮机组振动发生变化
- 叶片损坏原因
- 振动强度问题
- 叶片振动频率与汽流激振力频率重合
- 叶片振动应力过大
- 设计或选择不当
- 叶片结构、连接结构、叶根结构设计不当
- 叶片承受应力过大或局部应力集中
- 电网频率偏差
- 超出规定范围，导致叶片共振
- 蒸汽质量低劣
- 腐蚀介质浓缩，叶片材料耐振强度下降
- 叶片腐蚀疲劳损坏
- 汽轮机异常
- 水冲击、超速造成叶片损伤
- 材料和加工问题
- 材料理化性能不符合技术规范
- 加工装配质量不符合工艺规范
- 振动强度问题
- 叶片损坏处理
- 确定损坏状况
- 叶片损坏的状况、范围、部位及数量
- 搜集残骸
- 叶片及连接件残骸搜集
- 叶片断口保护
- 运行情况调查
- 机组运行情况
- 叶片振动特性测定
- 叶片核算
- 热力及强度核算
- 设计、加工、装配问题检查
- 材质和断口分析
- 材质分析
- 断口分析
- 确定损坏状况
- 防止叶片损坏措施
- 改进和修复
- 重新设计新型叶片
- 调频
- 改进蒸汽品质
- 改用合格材料叶片
- 解除外来原因
- 低频运行或水冲击后修复
- 应急措施
- 摘除全级叶片，只留叶根
- 通流部分核算，确定安全出力
- 改进和修复
