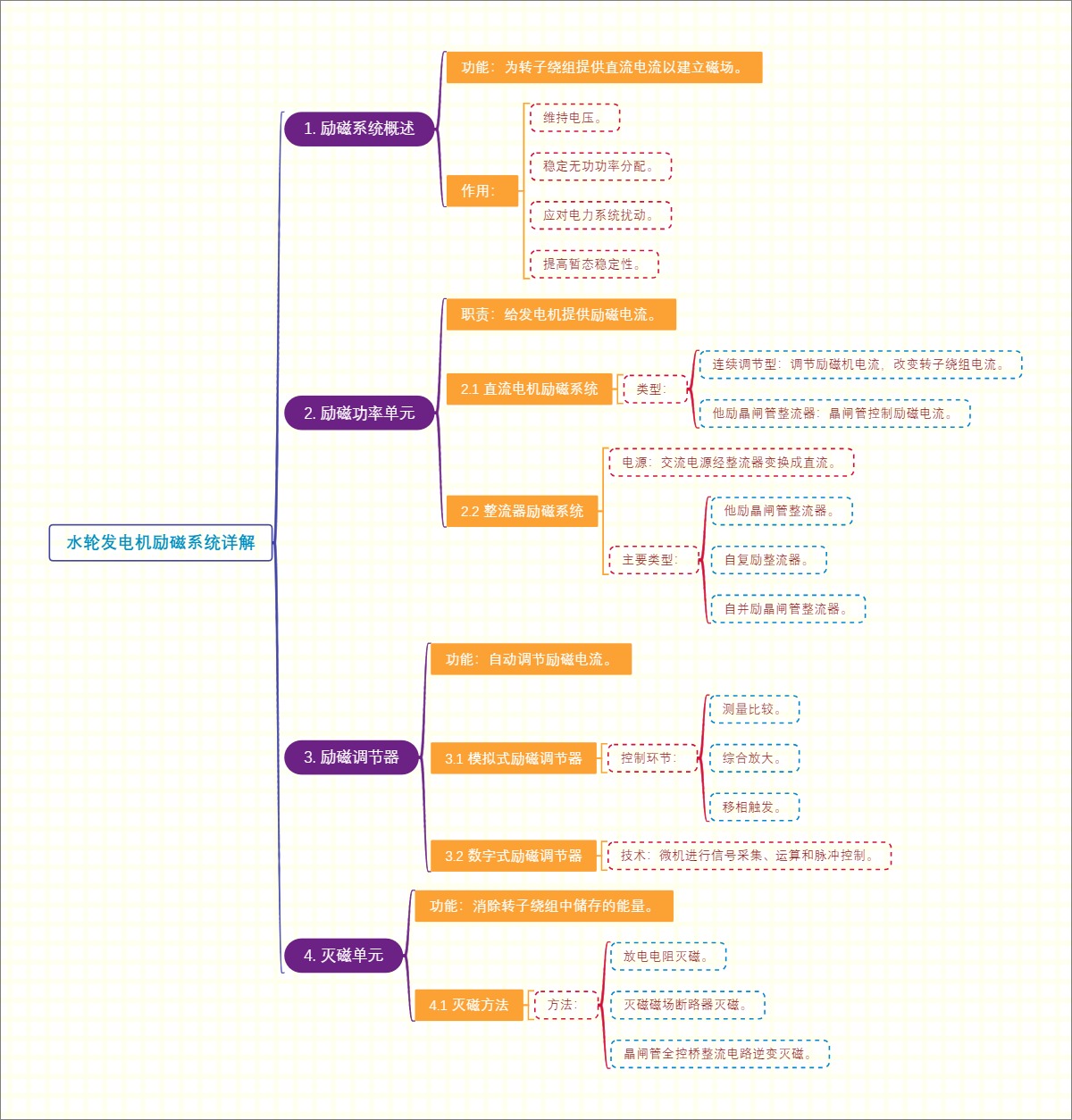

本文详细解析了水轮发电机励磁系统，包括励磁系统的基本功能、励磁功率单元的分类与工作原理、励磁调节器的类型及其操作机制，以及灭磁单元的作用和方法，为读者提供了一个全面的技术概览。
大纲
- 水轮发电机励磁系统详解
- 1. 励磁系统概述
- 功能：为转子绕组提供直流电流以建立磁场。
- 作用：
- 维持电压。
- 稳定无功功率分配。
- 应对电力系统扰动。
- 提高暂态稳定性。
- 2. 励磁功率单元
- 职责：给发电机提供励磁电流。
- 2.1 直流电机励磁系统
- 类型：
- 连续调节型：调节励磁机电流，改变转子绕组电流。
- 他励晶闸管整流器：晶闸管控制励磁电流。
- 类型：
- 2.2 整流器励磁系统
- 电源：交流电源经整流器变换成直流。
- 主要类型：
- 他励晶闸管整流器。
- 自复励整流器。
- 自并励晶闸管整流器。
- 3. 励磁调节器
- 功能：自动调节励磁电流。
- 3.1 模拟式励磁调节器
- 控制环节：
- 测量比较。
- 综合放大。
- 移相触发。
- 控制环节：
- 3.2 数字式励磁调节器
- 技术：微机进行信号采集、运算和脉冲控制。
- 4. 灭磁单元
- 功能：消除转子绕组中储存的能量。
- 4.1 灭磁方法
- 方法：
- 放电电阻灭磁。
- 灭磁磁场断路器灭磁。
- 晶闸管全控桥整流电路逆变灭磁。
- 方法：
- 1. 励磁系统概述
