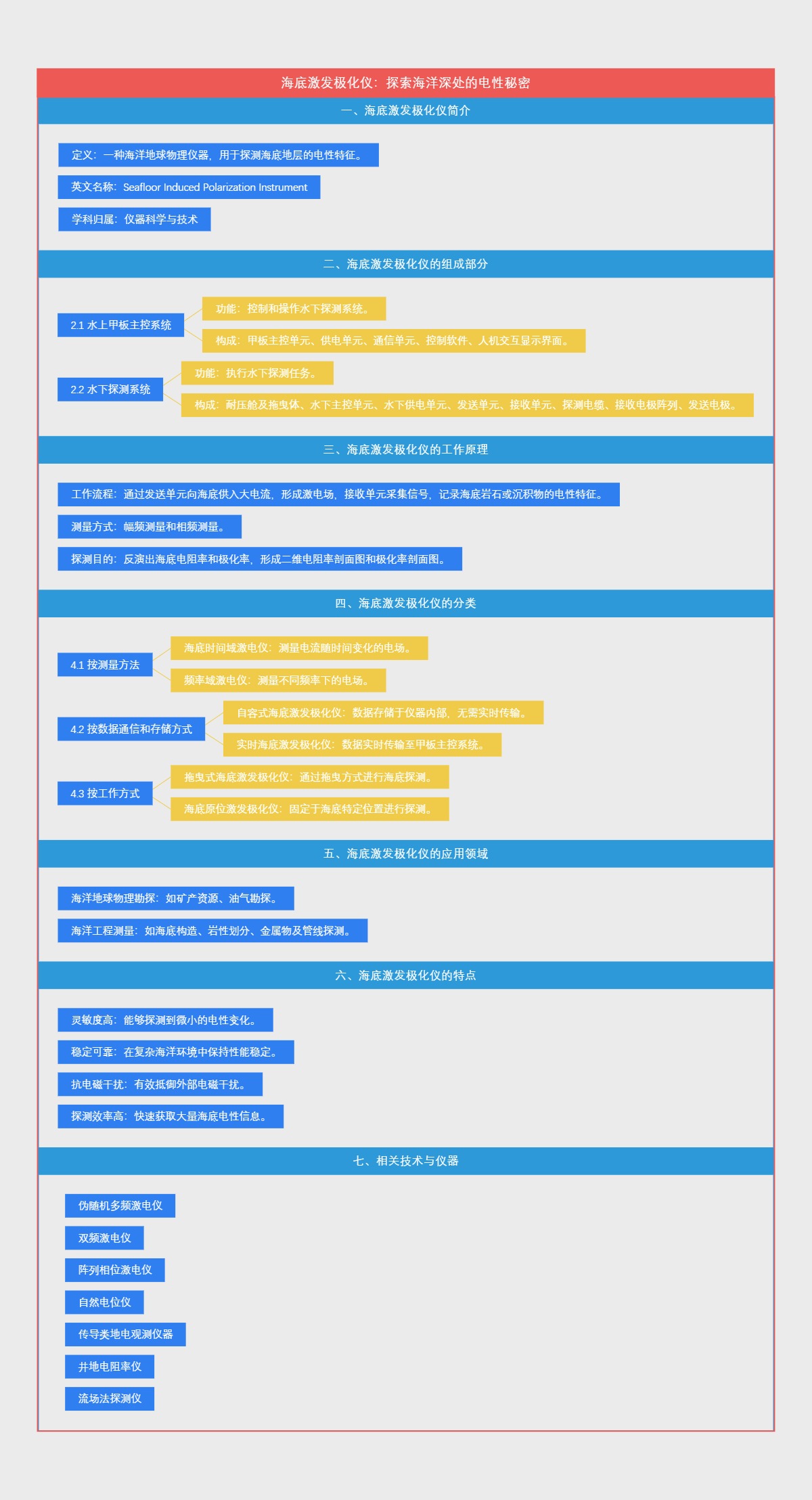

- 海底激发极化仪：探索海洋深处的电性秘密
- 一、海底激发极化仪简介
- 定义：一种海洋地球物理仪器，用于探测海底地层的电性特征。
- 英文名称：Seafloor Induced Polarization Instrument
- 学科归属：仪器科学与技术
- 二、海底激发极化仪的组成部分
- 2.1 水上甲板主控系统
- 功能：控制和操作水下探测系统。
- 构成：甲板主控单元、供电单元、通信单元、控制软件、人机交互显示界面。
- 2.2 水下探测系统
- 功能：执行水下探测任务。
- 构成：耐压舱及拖曳体、水下主控单元、水下供电单元、发送单元、接收单元、探测电缆、接收电极阵列、发送电极。
- 2.1 水上甲板主控系统
- 三、海底激发极化仪的工作原理
- 工作流程：通过发送单元向海底供入大电流，形成激电场，接收单元采集信号，记录海底岩石或沉积物的电性特征。
- 测量方式：幅频测量和相频测量。
- 探测目的：反演出海底电阻率和极化率，形成二维电阻率剖面图和极化率剖面图。
- 四、海底激发极化仪的分类
- 4.1 按测量方法
- 海底时间域激电仪：测量电流随时间变化的电场。
- 频率域激电仪：测量不同频率下的电场。
- 4.2 按数据通信和存储方式
- 自容式海底激发极化仪：数据存储于仪器内部，无需实时传输。
- 实时海底激发极化仪：数据实时传输至甲板主控系统。
- 4.3 按工作方式
- 拖曳式海底激发极化仪：通过拖曳方式进行海底探测。
- 海底原位激发极化仪：固定于海底特定位置进行探测。
- 4.1 按测量方法
- 五、海底激发极化仪的应用领域
- 海洋地球物理勘探：如矿产资源、油气勘探。
- 海洋工程测量：如海底构造、岩性划分、金属物及管线探测。
- 六、海底激发极化仪的特点
- 灵敏度高：能够探测到微小的电性变化。
- 稳定可靠：在复杂海洋环境中保持性能稳定。
- 抗电磁干扰：有效抵御外部电磁干扰。
- 探测效率高：快速获取大量海底电性信息。
- 七、相关技术与仪器
- 伪随机多频激电仪
- 双频激电仪
- 阵列相位激电仪
- 自然电位仪
- 传导类地电观测仪器
- 井地电阻率仪
- 流场法探测仪
