本导图提供了煤粉制备系统爆炸的基本概念、原因、条件、处理原则、预防措施以及干燥剂温度限制的详细概述，旨在帮助大众理解煤粉制备系统爆炸的相关知识。

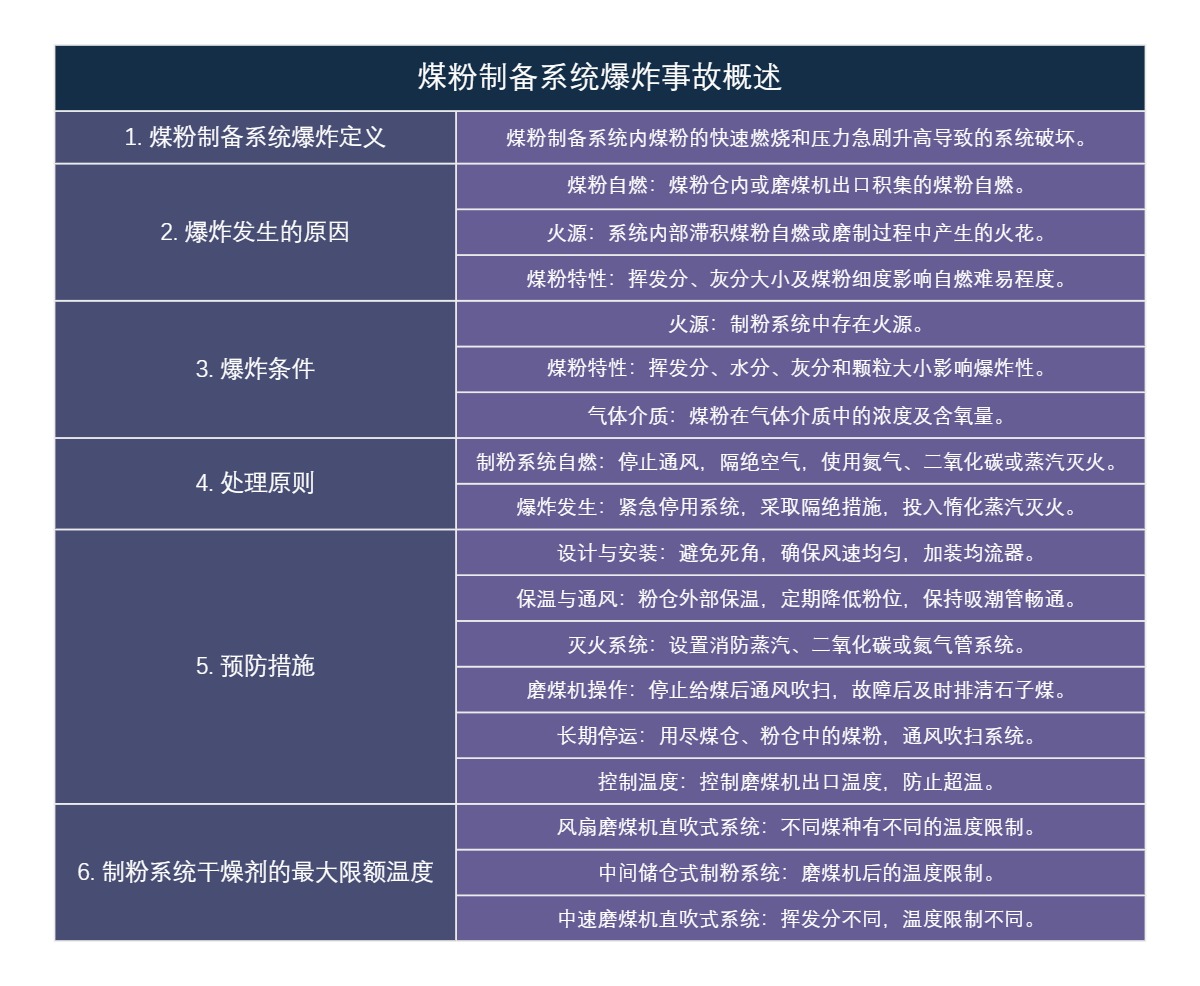

大纲
- 煤粉制备系统爆炸事故概述
- 1. 煤粉制备系统爆炸定义
- 煤粉制备系统内煤粉的快速燃烧和压力急剧升高导致的系统破坏。
- 2. 爆炸发生的原因
- 煤粉自燃：煤粉仓内或磨煤机出口积集的煤粉自燃。
- 火源：系统内部滞积煤粉自燃或磨制过程中产生的火花。
- 煤粉特性：挥发分、灰分大小及煤粉细度影响自燃难易程度。
- 3. 爆炸条件
- 火源：制粉系统中存在火源。
- 煤粉特性：挥发分、水分、灰分和颗粒大小影响爆炸性。
- 气体介质：煤粉在气体介质中的浓度及含氧量。
- 4. 处理原则
- 制粉系统自燃：停止通风，隔绝空气，使用氮气、二氧化碳或蒸汽灭火。
- 爆炸发生：紧急停用系统，采取隔绝措施，投入惰化蒸汽灭火。
- 5. 预防措施
- 设计与安装：避免死角，确保风速均匀，加装均流器。
- 保温与通风：粉仓外部保温，定期降低粉位，保持吸潮管畅通。
- 灭火系统：设置消防蒸汽、二氧化碳或氮气管系统。
- 磨煤机操作：停止给煤后通风吹扫，故障后及时排清石子煤。
- 长期停运：用尽煤仓、粉仓中的煤粉，通风吹扫系统。
- 控制温度：控制磨煤机出口温度，防止超温。
- 6. 制粉系统干燥剂的最大限额温度
- 风扇磨煤机直吹式系统：不同煤种有不同的温度限制。
- 中间储仓式制粉系统：磨煤机后的温度限制。
- 中速磨煤机直吹式系统：挥发分不同，温度限制不同。
