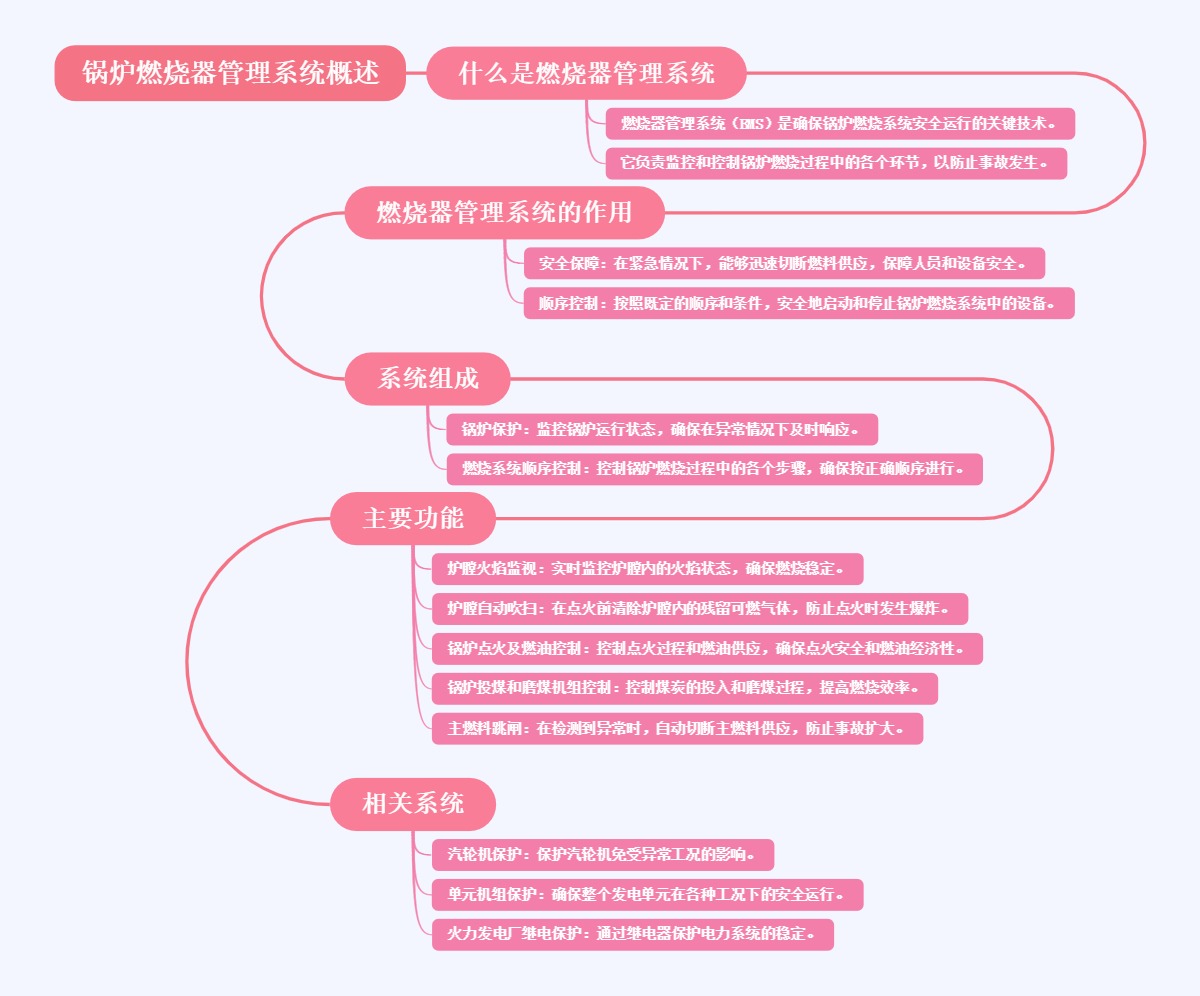

本导图提供了锅炉燃烧器管理系统的全面概述,包括其定义、作用、系统组成、主要功能以及与其他保护系统的关联。
大纲
- 锅炉燃烧器管理系统概述
- 什么是燃烧器管理系统
- 燃烧器管理系统(BMS)是确保锅炉燃烧系统安全运行的关键技术。
- 它负责监控和控制锅炉燃烧过程中的各个环节,以防止事故发生。
- 燃烧器管理系统的作用
- 安全保障:在紧急情况下,能够迅速切断燃料供应,保障人员和设备安全。
- 顺序控制:按照既定的顺序和条件,安全地启动和停止锅炉燃烧系统中的设备。
- 系统组成
- 锅炉保护:监控锅炉运行状态,确保在异常情况下及时响应。
- 燃烧系统顺序控制:控制锅炉燃烧过程中的各个步骤,确保按正确顺序进行。
- 主要功能
- 炉膛火焰监视:实时监控炉膛内的火焰状态,确保燃烧稳定。
- 炉膛自动吹扫:在点火前清除炉膛内的残留可燃气体,防止点火时发生爆炸。
- 锅炉点火及燃油控制:控制点火过程和燃油供应,确保点火安全和燃油经济性。
- 锅炉投煤和磨煤机组控制:控制煤炭的投入和磨煤过程,提高燃烧效率。
- 主燃料跳闸:在检测到异常时,自动切断主燃料供应,防止事故扩大。
- 相关系统
- 汽轮机保护:保护汽轮机免受异常工况的影响。
- 单元机组保护:确保整个发电单元在各种工况下的安全运行。
- 火力发电厂继电保护:通过继电器保护电力系统的稳定。
