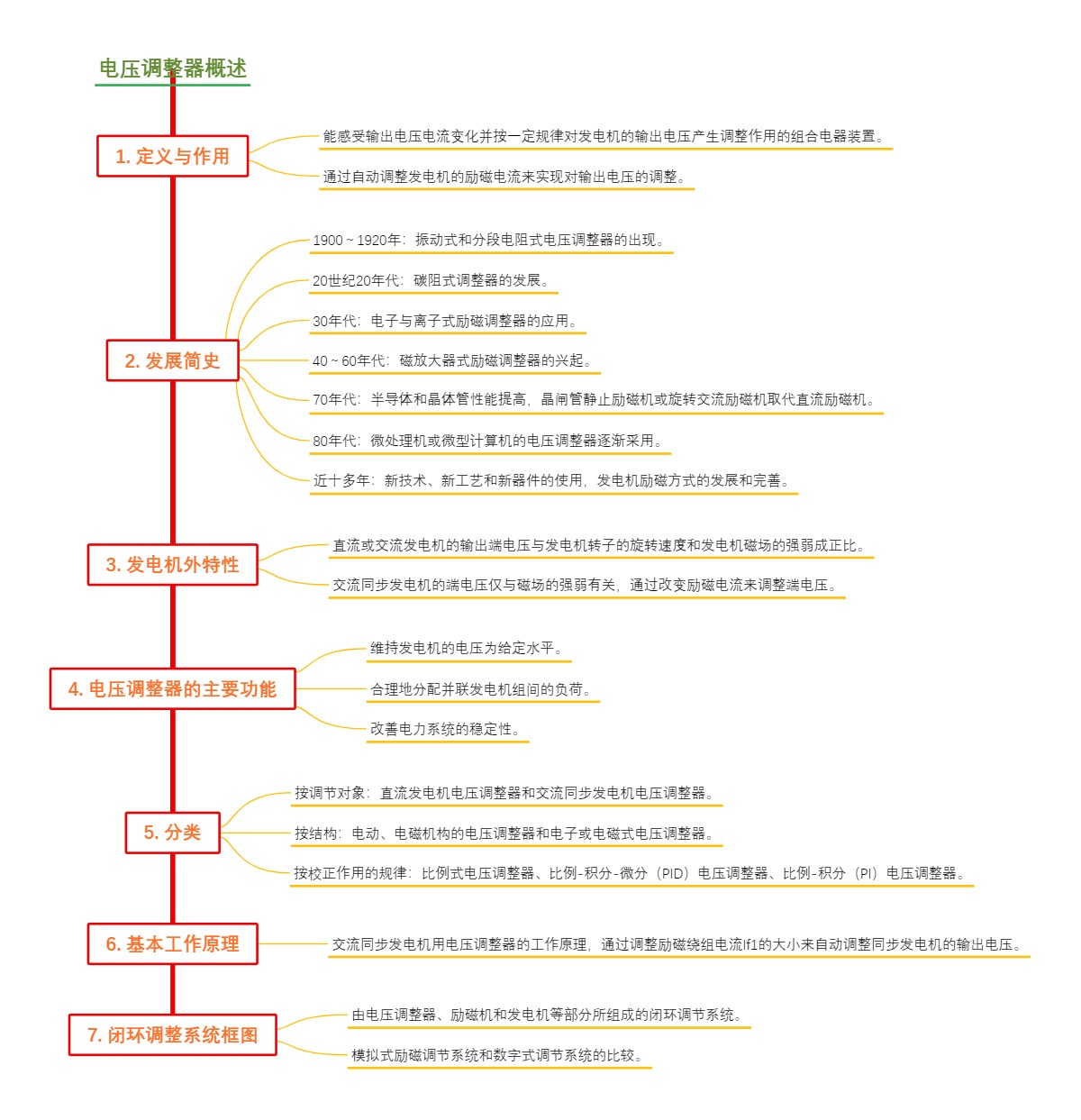

电压调整器概述

导图创作分享

本导图详细概述了电压调整器的定义、历史发展、主要功能、分类、工作原理以及闭环调整系统的结构，为读者提供了一个全面的电压调整器知识框架。

大纲

  • 电压调整器概述
    • 1. 定义与作用
      • 能感受输出电压电流变化并按一定规律对发电机的输出电压产生调整作用的组合电器装置。
      • 通过自动调整发电机的励磁电流来实现对输出电压的调整。
    • 2. 发展简史
      • 1900～1920年：振动式和分段电阻式电压调整器的出现。
      • 20世纪20年代：碳阻式调整器的发展。
      • 30年代：电子与离子式励磁调整器的应用。
      • 40～60年代：磁放大器式励磁调整器的兴起。
      • 70年代：半导体和晶体管性能提高，晶闸管静止励磁机或旋转交流励磁机取代直流励磁机。
      • 80年代：微处理机或微型计算机的电压调整器逐渐采用。
      • 近十多年：新技术、新工艺和新器件的使用，发电机励磁方式的发展和完善。
    • 3. 发电机外特性
      • 直流或交流发电机的输出端电压与发电机转子的旋转速度和发电机磁场的强弱成正比。
      • 交流同步发电机的端电压仅与磁场的强弱有关，通过改变励磁电流来调整端电压。
    • 4. 电压调整器的主要功能
      • 维持发电机的电压为给定水平。
      • 合理地分配并联发电机组间的负荷。
      • 改善电力系统的稳定性。
    • 5. 分类
      • 按调节对象：直流发电机电压调整器和交流同步发电机电压调整器。
      • 按结构：电动、电磁机构的电压调整器和电子或电磁式电压调整器。
      • 按校正作用的规律：比例式电压调整器、比例-积分-微分（PID）电压调整器、比例-积分（PI）电压调整器。
    • 6. 基本工作原理
      • 交流同步发电机用电压调整器的工作原理，通过调整励磁绕组电流If1的大小来自动调整同步发电机的输出电压。
    • 7. 闭环调整系统框图
      • 由电压调整器、励磁机和发电机等部分所组成的闭环调节系统。
      • 模拟式励磁调节系统和数字式调节系统的比较。
