本导图提供了脉冲发生器的全面概述，包括其定义、分类、组成、技术参数、应用领域以及发展趋势，旨在为大众读者提供一个清晰的结构化理解。
大纲

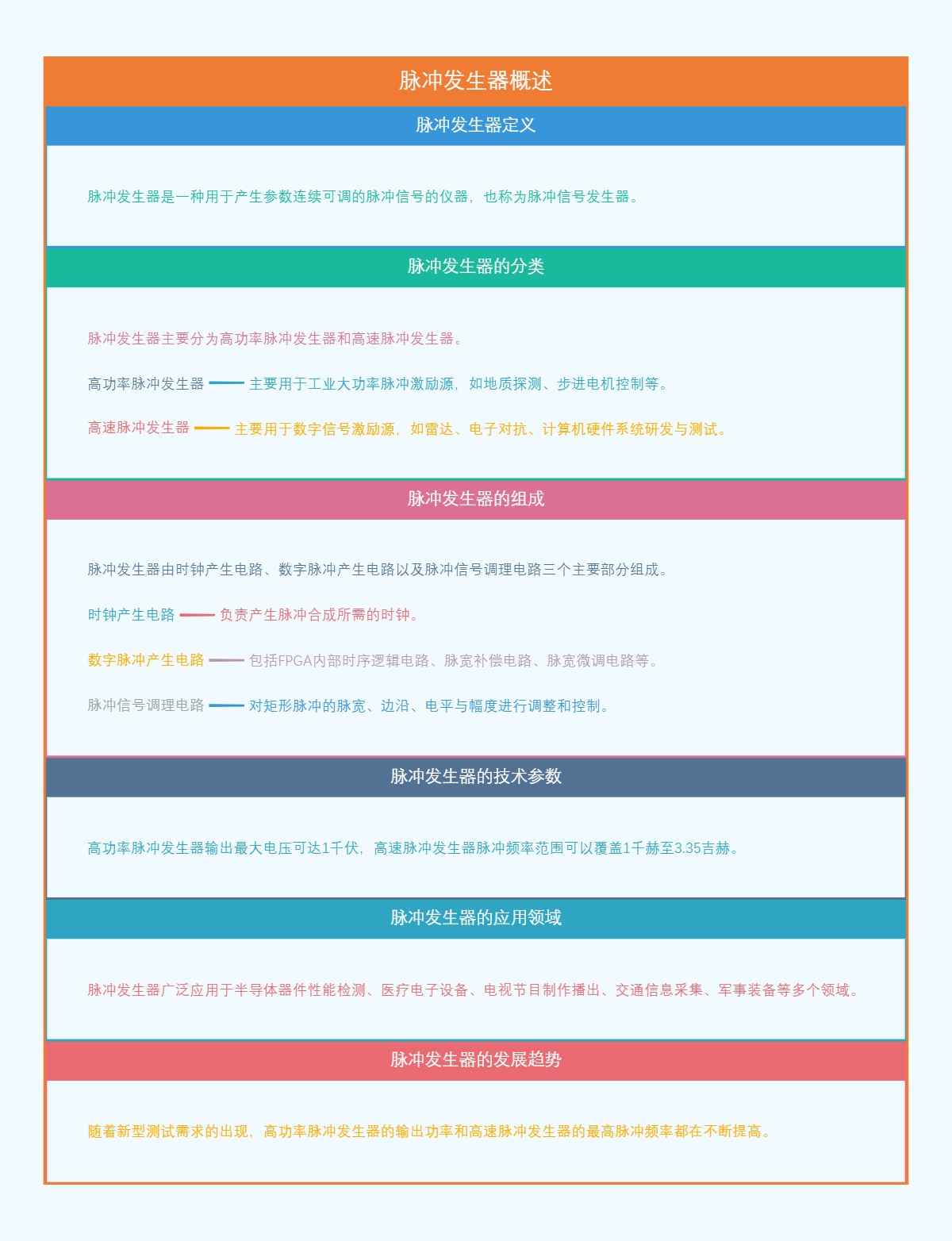

- 脉冲发生器概述
- 脉冲发生器定义
- 脉冲发生器是一种用于产生参数连续可调的脉冲信号的仪器，也称为脉冲信号发生器。
- 脉冲发生器的分类
- 脉冲发生器主要分为高功率脉冲发生器和高速脉冲发生器。
- 高功率脉冲发生器
- 主要用于工业大功率脉冲激励源，如地质探测、步进电机控制等。
- 高速脉冲发生器
- 主要用于数字信号激励源，如雷达、电子对抗、计算机硬件系统研发与测试。
- 脉冲发生器的组成
- 脉冲发生器由时钟产生电路、数字脉冲产生电路以及脉冲信号调理电路三个主要部分组成。
- 时钟产生电路
- 负责产生脉冲合成所需的时钟。
- 数字脉冲产生电路
- 包括FPGA内部时序逻辑电路、脉宽补偿电路、脉宽微调电路等。
- 脉冲信号调理电路
- 对矩形脉冲的脉宽、边沿、电平与幅度进行调整和控制。
- 脉冲发生器的技术参数
- 高功率脉冲发生器输出最大电压可达1千伏，高速脉冲发生器脉冲频率范围可以覆盖1千赫至3.35吉赫。
- 脉冲发生器的应用领域
- 脉冲发生器广泛应用于半导体器件性能检测、医疗电子设备、电视节目制作播出、交通信息采集、军事装备等多个领域。
- 脉冲发生器的发展趋势
- 随着新型测试需求的出现，高功率脉冲发生器的输出功率和高速脉冲发生器的最高脉冲频率都在不断提高。
- 脉冲发生器定义
