本导图提供了相移掩膜技术的全面概述，包括其定义、基本原理、不同类型的相移掩膜、制作工艺以及在集成电路制造中的应用。
大纲

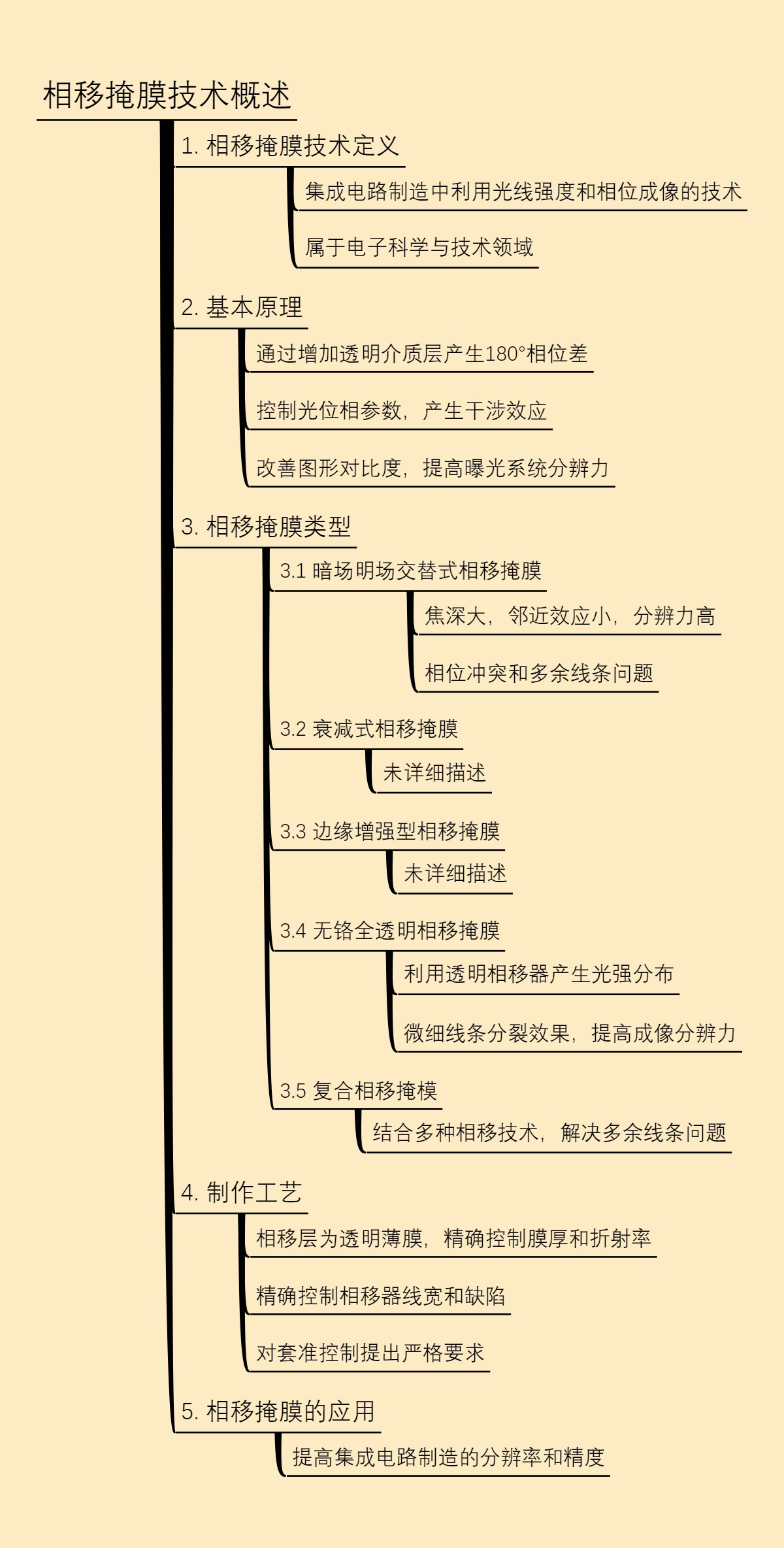

- 相移掩膜技术概述
- 1. 相移掩膜技术定义
- 集成电路制造中利用光线强度和相位成像的技术
- 属于电子科学与技术领域
- 2. 基本原理
- 通过增加透明介质层产生180°相位差
- 控制光位相参数，产生干涉效应
- 改善图形对比度，提高曝光系统分辨力
- 3. 相移掩膜类型
- 3.1 暗场明场交替式相移掩膜
- 焦深大，邻近效应小，分辨力高
- 相位冲突和多余线条问题
- 3.2 衰减式相移掩膜
- 未详细描述
- 3.3 边缘增强型相移掩膜
- 未详细描述
- 3.4 无铬全透明相移掩膜
- 利用透明相移器产生光强分布
- 微细线条分裂效果，提高成像分辨力
- 3.5 复合相移掩模
- 结合多种相移技术，解决多余线条问题
- 3.1 暗场明场交替式相移掩膜
- 4. 制作工艺
- 相移层为透明薄膜，精确控制膜厚和折射率
- 精确控制相移器线宽和缺陷
- 对套准控制提出严格要求
- 5. 相移掩膜的应用
- 提高集成电路制造的分辨率和精度
