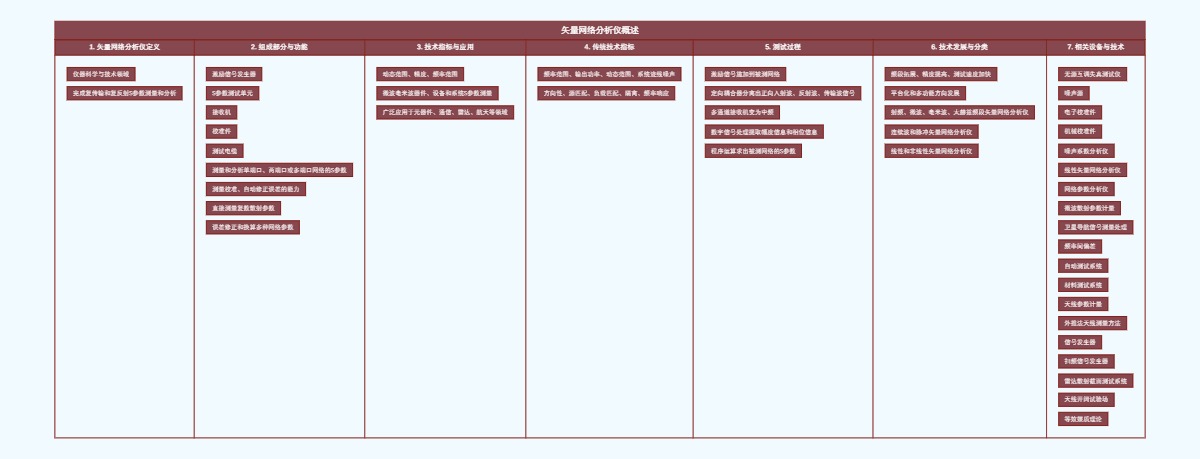

本导图提供了矢量网络分析仪的全面概述，包括其定义、组成部分、功能、技术指标、测试过程、技术发展、以及相关设备与技术，旨在为读者提供一个清晰的结构化视图。
大纲
- 矢量网络分析仪概述
- 1. 矢量网络分析仪定义
- 仪器科学与技术领域
- 完成复传输和复反射S参数测量和分析
- 2. 组成部分与功能
- 激励信号发生器
- S参数测试单元
- 接收机
- 校准件
- 测试电缆
- 测量和分析单端口、两端口或多端口网络的S参数
- 测量校准、自动修正误差的能力
- 直接测量复数散射参数
- 误差修正和换算多种网络参数
- 3. 技术指标与应用
- 动态范围、精度、频率范围
- 微波毫米波器件、设备和系统S参数测量
- 广泛应用于元器件、通信、雷达、航天等领域
- 4. 传统技术指标
- 频率范围、输出功率、动态范围、系统迹线噪声
- 方向性、源匹配、负载匹配、隔离、频率响应
- 5. 测试过程
- 激励信号施加到被测网络
- 定向耦合器分离出正向入射波、反射波、传输波信号
- 多通道接收机变为中频
- 数字信号处理提取幅度信息和相位信息
- 程序运算求出被测网络的S参数
- 6. 技术发展与分类
- 频段拓展、精度提高、测试速度加快
- 平台化和多功能方向发展
- 射频、微波、毫米波、太赫兹频段矢量网络分析仪
- 连续波和脉冲矢量网络分析仪
- 线性和非线性矢量网络分析仪
- 7. 相关设备与技术
- 无源互调失真测试仪
- 噪声源
- 电子校准件
- 机械校准件
- 噪声系数分析仪
- 线性矢量网络分析仪
- 网络参数分析仪
- 微波散射参数计量
- 卫星导航信号测量处理
- 频率间偏差
- 自动测试系统
- 材料测试系统
- 天线参数计量
- 外推法天线测量方法
- 信号发生器
- 扫频信号发生器
- 雷达散射截面测试系统
- 天线开阔试验场
- 等效媒质理论
- 1. 矢量网络分析仪定义
