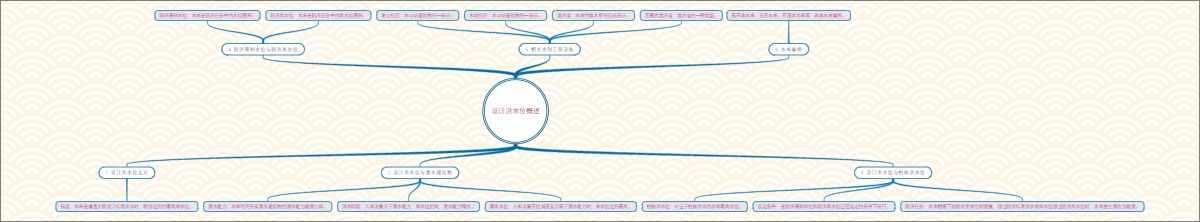

本导图详细概述了设计洪水位的概念、与泄水建筑物的关系、防洪任务中的设计洪水位和校核洪水位的设定，以及相关的水利工程设施和水库案例。
大纲
- 设计洪水位概述
- 1. 设计洪水位定义
- 描述：水库在遭遇大坝设计标准洪水时，坝前达到的最高库水位。
- 2. 设计洪水位与泄水建筑物
- 泄水能力：水库利用所有泄水建筑物的泄水能力敞泄出库。
- 涨水阶段：入库流量大于泄水能力，库水位抬高，泄水能力增加。
- 最高水位：入库流量开始消落直至等于泄水能力时，库水位达到最高。
- 3. 设计洪水位与校核洪水位
- 校核洪水位：对应于校核洪水的水库最高水位。
- 设定条件：在防洪限制水位和防洪高水位已经选定的条件下进行。
- 防洪任务：水库根据下游防洪要求控制泄量，超过防洪标准洪水或库水位超过防洪高水位时，水库由控泄改为敞泄。
- 4. 防洪限制水位与防洪高水位
- 防洪限制水位：水库在防洪任务中的水位限制。
- 防洪高水位：水库在防洪任务中的高水位限制。
- 5. 相关水利工程设施
- 发电机层：水电站建筑物的一部分。
- 水轮机层：水电站建筑物的一部分。
- 溢洪道：水库的排水系统组成部分。
- 正槽式溢洪道：溢洪道的一种类型。
- 6. 水库案例
- 孤石滩水库、五岳水库、石漫滩水库等：具体水库案例。
