本文详细介绍了辐射式热流计的工作原理、设计特点以及测量范围，强调了其在精确测量热流密度方面的应用价值。
大纲

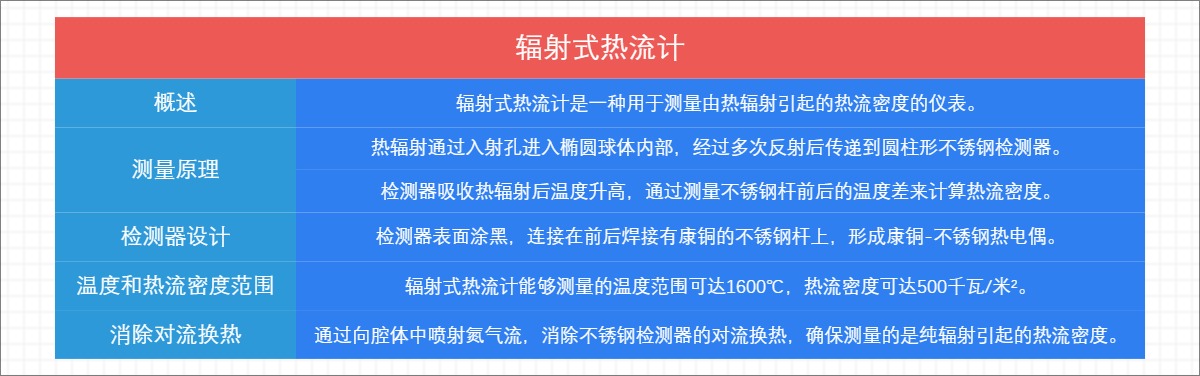

- 辐射式热流计
- 概述
- 辐射式热流计是一种用于测量由热辐射引起的热流密度的仪表。
- 测量原理
- 热辐射通过入射孔进入椭圆球体内部，经过多次反射后传递到圆柱形不锈钢检测器。
- 检测器吸收热辐射后温度升高，通过测量不锈钢杆前后的温度差来计算热流密度。
- 检测器设计
- 检测器表面涂黑，连接在前后焊接有康铜的不锈钢杆上，形成康铜-不锈钢热电偶。
- 温度和热流密度范围
- 辐射式热流计能够测量的温度范围可达1600℃，热流密度可达500千瓦/米²。
- 消除对流换热
- 通过向腔体中喷射氮气流，消除不锈钢检测器的对流换热，确保测量的是纯辐射引起的热流密度。
- 概述
