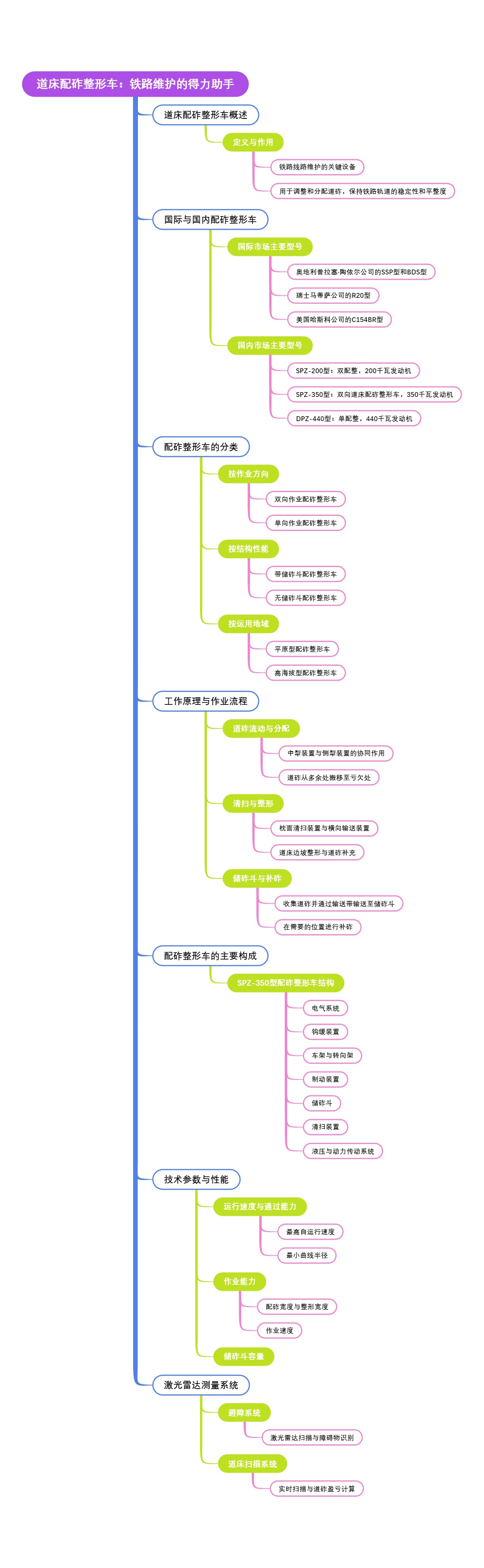

本导图详细介绍了道床配砟整形车的功能、分类、工作原理、主要构成以及技术参数,旨在为大众读者提供对铁路维护重要设备——道床配砟整形车的全面了解。
大纲
- 道床配砟整形车:铁路维护的得力助手
- 道床配砟整形车概述
- 定义与作用
- 铁路线路维护的关键设备
- 用于调整和分配道砟,保持铁路轨道的稳定性和平整度
- 定义与作用
- 国际与国内配砟整形车
- 国际市场主要型号
- 奥地利普拉塞·陶依尔公司的SSP型和BDS型
- 瑞士马蒂萨公司的R20型
- 美国哈斯科公司的C154BR型
- 国内市场主要型号
- SPZ-200型:双配整,200千瓦发动机
- SPZ-350型:双向道床配砟整形车,350千瓦发动机
- DPZ-440型:单配整,440千瓦发动机
- 国际市场主要型号
- 配砟整形车的分类
- 按作业方向
- 双向作业配砟整形车
- 单向作业配砟整形车
- 按结构性能
- 带储砟斗配砟整形车
- 无储砟斗配砟整形车
- 按运用地域
- 平原型配砟整形车
- 高海拔型配砟整形车
- 按作业方向
- 工作原理与作业流程
- 道砟流动与分配
- 中犁装置与侧犁装置的协同作用
- 道砟从多余处搬移至亏欠处
- 清扫与整形
- 枕面清扫装置与横向输送装置
- 道床边坡整形与道砟补充
- 储砟斗与补砟
- 收集道砟并通过输送带输送至储砟斗
- 在需要的位置进行补砟
- 道砟流动与分配
- 配砟整形车的主要构成
- SPZ-350型配砟整形车结构
- 电气系统
- 钩缓装置
- 车架与转向架
- 制动装置
- 储砟斗
- 清扫装置
- 液压与动力传动系统
- SPZ-350型配砟整形车结构
- 技术参数与性能
- 运行速度与通过能力
- 最高自运行速度
- 最小曲线半径
- 作业能力
- 配砟宽度与整形宽度
- 作业速度
- 储砟斗容量
- 运行速度与通过能力
- 激光雷达测量系统
- 避障系统
- 激光雷达扫描与障碍物识别
- 道床扫描系统
- 实时扫描与道砟盈亏计算
- 避障系统
- 道床配砟整形车概述
