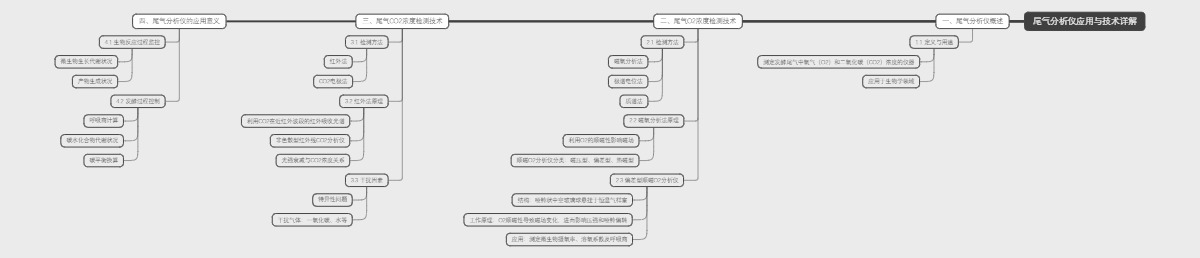

本导图详细解析了尾气分析仪在测定发酵尾气中氧气和二氧化碳浓度中的应用技术、工作原理及其在生物工程领域的重要性。
大纲
- 尾气分析仪应用与技术详解
- 一、尾气分析仪概述
- 1.1 定义与用途
- 测定发酵尾气中氧气（O2）和二氧化碳（CO2）浓度的仪器
- 应用于生物学领域
- 1.1 定义与用途
- 二、尾气O2浓度检测技术
- 2.1 检测方法
- 磁氧分析法
- 极谱电位法
- 质谱法
- 2.2 磁氧分析法原理
- 利用O2的顺磁性影响磁场
- 顺磁O2分析仪分类：磁压型、偏差型、热磁型
- 2.3 偏差型顺磁O2分析仪
- 结构：哑铃状中空玻璃球悬挂于恒温气样室
- 工作原理：O2顺磁性导致磁场变化，进而影响压强和哑铃偏转
- 应用：测定微生物摄氧率、溶氧系数及呼吸商
- 2.1 检测方法
- 三、尾气CO2浓度检测技术
- 3.1 检测方法
- 红外法
- CO2电极法
- 3.2 红外法原理
- 利用CO2在近红外波段的红外吸收光谱
- 非色散型红外线CO2分析仪
- 光强衰减与CO2浓度关系
- 3.3 干扰因素
- 特异性问题
- 干扰气体：一氧化碳、水等
- 3.1 检测方法
- 四、尾气分析仪的应用意义
- 4.1 生物反应过程监控
- 微生物生长代谢状况
- 产物生成状况
- 4.2 发酵过程控制
- 呼吸商计算
- 碳水化合物代谢状况
- 碳平衡换算
- 4.1 生物反应过程监控
- 一、尾气分析仪概述
