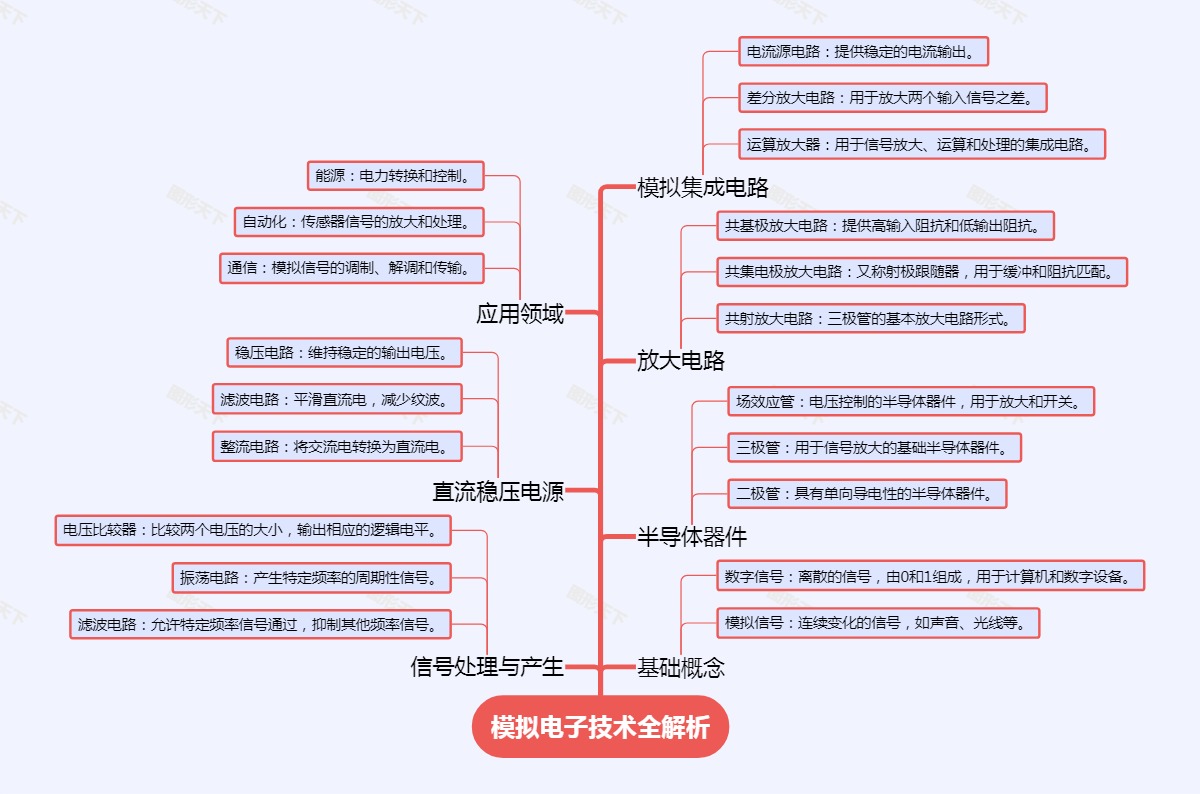

- 模拟电子技术全解析
- 基础概念
- 模拟信号：连续变化的信号，如声音、光线等。
- 数字信号：离散的信号，由0和1组成，用于计算机和数字设备。
- 半导体器件
- 二极管：具有单向导电性的半导体器件。
- 三极管：用于信号放大的基础半导体器件。
- 场效应管：电压控制的半导体器件，用于放大和开关。
- 放大电路
- 共射放大电路：三极管的基本放大电路形式。
- 共集电极放大电路：又称射极跟随器，用于缓冲和阻抗匹配。
- 共基极放大电路：提供高输入阻抗和低输出阻抗。
- 模拟集成电路
- 运算放大器：用于信号放大、运算和处理的集成电路。
- 差分放大电路：用于放大两个输入信号之差。
- 电流源电路：提供稳定的电流输出。
- 信号处理与产生
- 滤波电路：允许特定频率信号通过，抑制其他频率信号。
- 振荡电路：产生特定频率的周期性信号。
- 电压比较器：比较两个电压的大小，输出相应的逻辑电平。
- 直流稳压电源
- 整流电路：将交流电转换为直流电。
- 滤波电路：平滑直流电，减少纹波。
- 稳压电路：维持稳定的输出电压。
- 应用领域
- 通信：模拟信号的调制、解调和传输。
- 自动化：传感器信号的放大和处理。
- 能源：电力转换和控制。
