本导图详细介绍了磁轭探伤仪的工作原理、结构特点、优缺点、分类以及应用场景，为大众读者提供了一个全面而深入的了解。
大纲

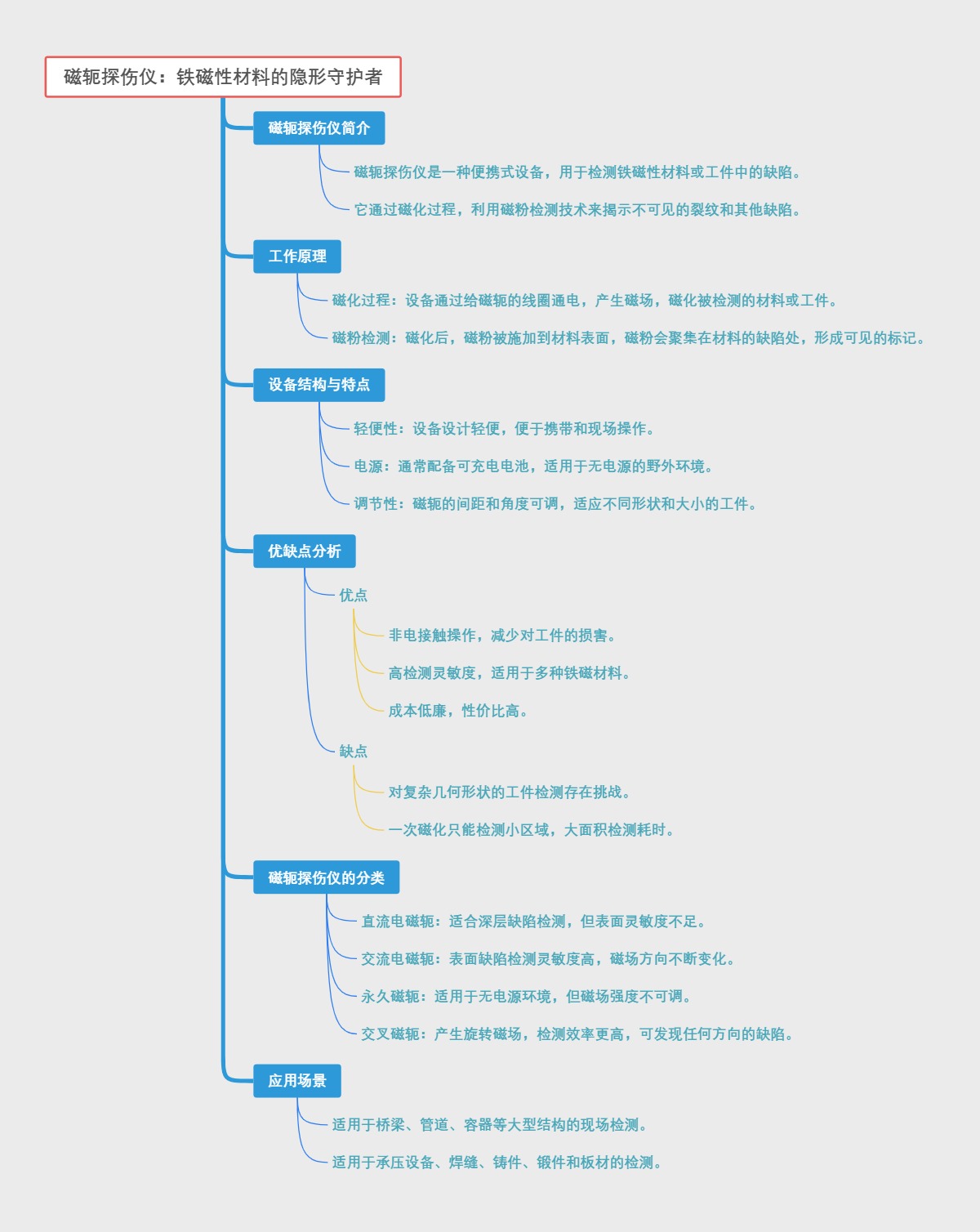

- 磁轭探伤仪：铁磁性材料的隐形守护者
- 磁轭探伤仪简介
- 磁轭探伤仪是一种便携式设备，用于检测铁磁性材料或工件中的缺陷。
- 它通过磁化过程，利用磁粉检测技术来揭示不可见的裂纹和其他缺陷。
- 工作原理
- 磁化过程：设备通过给磁轭的线圈通电，产生磁场，磁化被检测的材料或工件。
- 磁粉检测：磁化后，磁粉被施加到材料表面，磁粉会聚集在材料的缺陷处，形成可见的标记。
- 设备结构与特点
- 轻便性：设备设计轻便，便于携带和现场操作。
- 电源：通常配备可充电电池，适用于无电源的野外环境。
- 调节性：磁轭的间距和角度可调，适应不同形状和大小的工件。
- 优缺点分析
- 优点
- 非电接触操作，减少对工件的损害。
- 高检测灵敏度，适用于多种铁磁材料。
- 成本低廉，性价比高。
- 缺点
- 对复杂几何形状的工件检测存在挑战。
- 一次磁化只能检测小区域，大面积检测耗时。
- 优点
- 磁轭探伤仪的分类
- 直流电磁轭：适合深层缺陷检测，但表面灵敏度不足。
- 交流电磁轭：表面缺陷检测灵敏度高，磁场方向不断变化。
- 永久磁轭：适用于无电源环境，但磁场强度不可调。
- 交叉磁轭：产生旋转磁场，检测效率更高，可发现任何方向的缺陷。
- 应用场景
- 适用于桥梁、管道、容器等大型结构的现场检测。
- 适用于承压设备、焊缝、铸件、锻件和板材的检测。
- 磁轭探伤仪简介
