本文系统地介绍了核动力装置过程测量系统的基本概念、组成、功能、环境适应性、安全设计以及特殊测量技术，旨在为大众提供对核动力装置过程测量系统的全面了解。
大纲

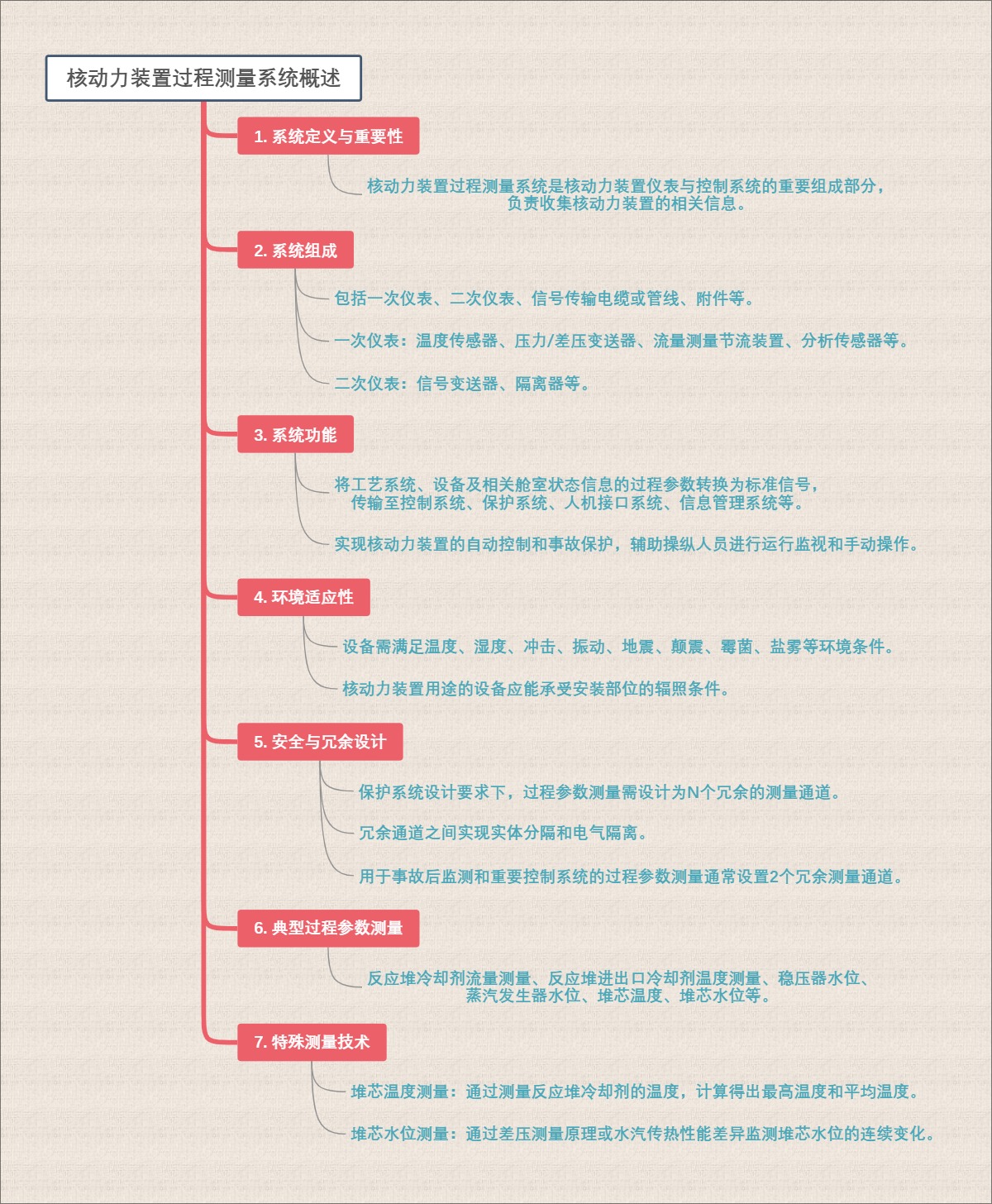

- 核动力装置过程测量系统概述
- 1. 系统定义与重要性
- 核 动 力 装 置 过 程 测 量 系 统 是 核 动 力 装 置 仪 表 与 控 制 系 统 的 重 要 组 成 部 分 ， 负 责 收 集 核 动 力 装 置 的 相 关 信 息 。
- 2. 系统组成
- 包括一次仪表、二次仪表、信号传输电缆或管线、附件等。
- 一次仪表：温度传感器、压力/差压变送器、流量测量节流装置、分析传感器等。
- 二次仪表：信号变送器、隔离器等。
- 3. 系统功能
- 将 工 艺 系 统 、 设 备 及 相 关 舱 室 状 态 信 息 的 过 程 参 数 转 换 为 标 准 信 号 ， 传 输 至 控 制 系 统 、 保 护 系 统 、 人 机 接 口 系 统 、 信 息 管 理 系 统 等 。
- 实现核动力装置的自动控制和事故保护，辅助操纵人员进行运行监视和手动操作。
- 4. 环境适应性
- 设备需满足温度、湿度、冲击、振动、地震、颠震、霉菌、盐雾等环境条件。
- 核动力装置用途的设备应能承受安装部位的辐照条件。
- 5. 安全与冗余设计
- 保护系统设计要求下，过程参数测量需设计为N个冗余的测量通道。
- 冗余通道之间实现实体分隔和电气隔离。
- 用于事故后监测和重要控制系统的过程参数测量通常设置2个冗余测量通道。
- 6. 典型过程参数测量
- 反 应 堆 冷 却 剂 流 量 测 量 、 反 应 堆 进 出 口 冷 却 剂 温 度 测 量 、 稳 压 器 水 位 、 蒸 汽 发 生 器 水 位 、 堆 芯 温 度 、 堆 芯 水 位 等 。
- 7. 特殊测量技术
- 堆芯温度测量：通过测量反应堆冷却剂的温度，计算得出最高温度和平均温度。
- 堆芯水位测量：通过差压测量原理或水汽传热性能差异监测堆芯水位的连续变化。
- 1. 系统定义与重要性
