本导图详细概述了位置误差计量技术，包括其定义、评价方法、测量技术、误差类型以及量值溯源的重要性，为理解精密机械和仪器中位置误差的测量提供了结构化的视角。
大纲

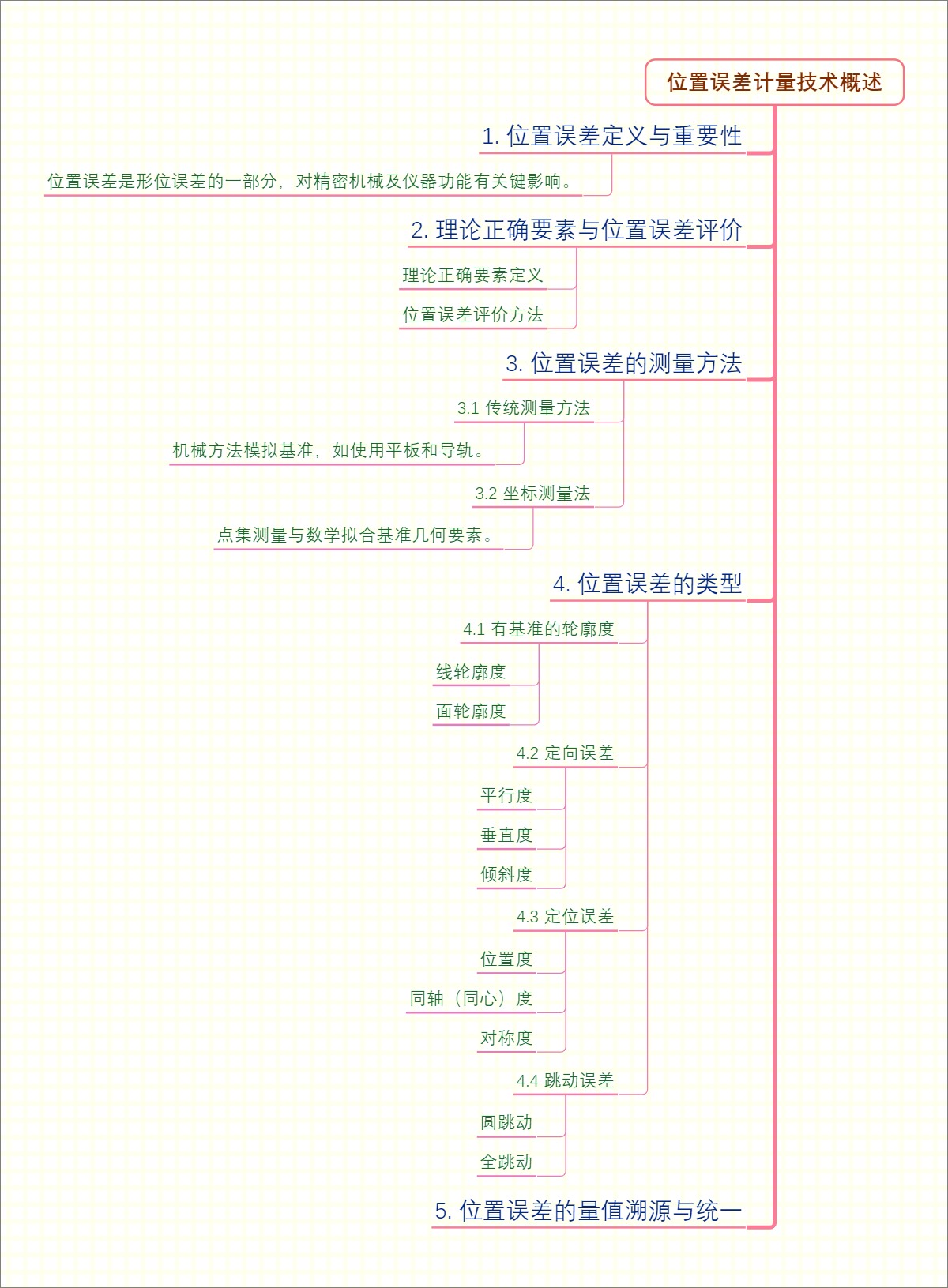

- 位置误差计量技术概述
- 1. 位置误差定义与重要性
- 位置误差是形位误差的一部分，对精密机械及仪器功能有关键影响。
- 2. 理论正确要素与位置误差评价
- 理论正确要素定义
- 位置误差评价方法
- 3. 位置误差的测量方法
- 3.1 传统测量方法
- 机械方法模拟基准，如使用平板和导轨。
- 3.2 坐标测量法
- 点集测量与数学拟合基准几何要素。
- 3.1 传统测量方法
- 4. 位置误差的类型
- 4.1 有基准的轮廓度
- 线轮廓度
- 面轮廓度
- 4.2 定向误差
- 平行度
- 垂直度
- 倾斜度
- 4.3 定位误差
- 位置度
- 同轴（同心）度
- 对称度
- 4.4 跳动误差
- 圆跳动
- 全跳动
- 4.1 有基准的轮廓度
- 5. 位置误差的量值溯源与统一
- 1. 位置误差定义与重要性
