本导图详细介绍了保护接地的概念、工作原理、应用场景、实施要点和安全管理，旨在为大众读者提供关于保护接地的全面而易懂的知识。
大纲

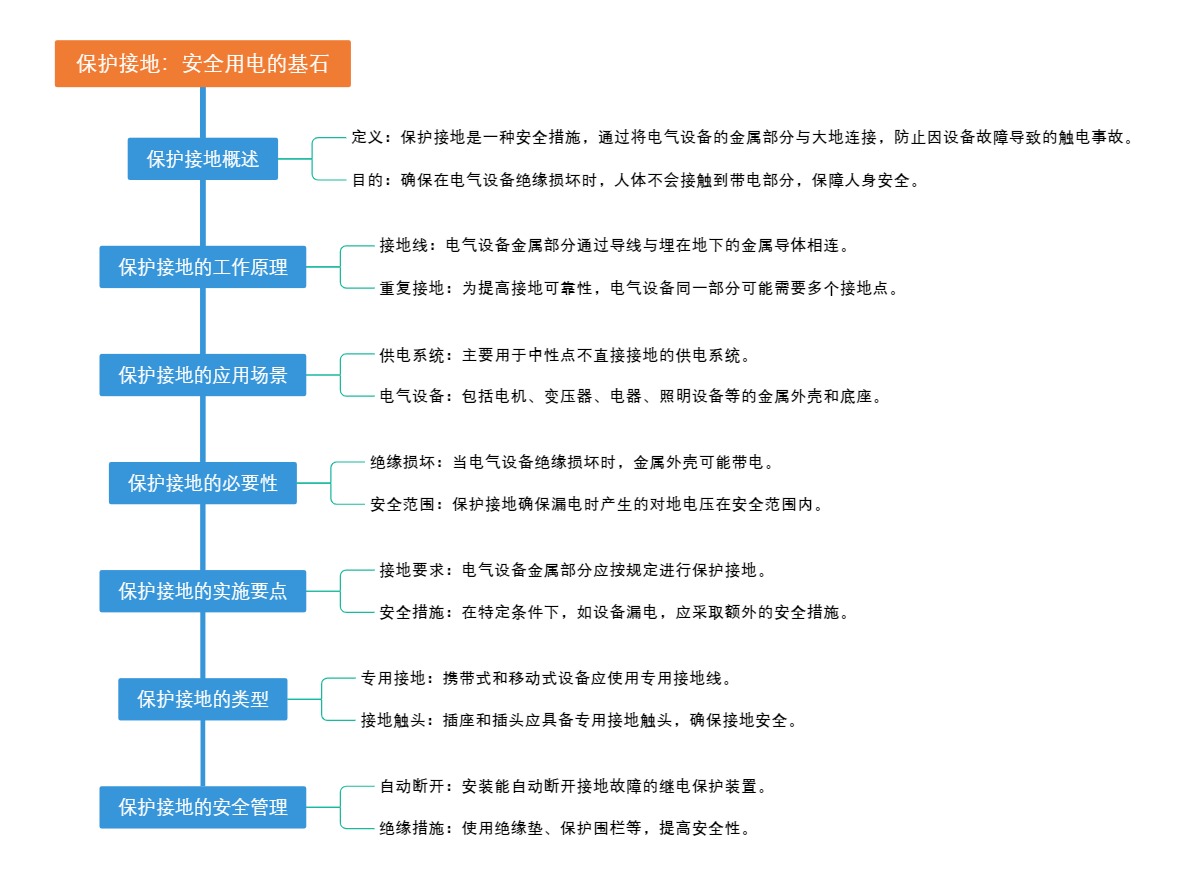

- 保护接地：安全用电的基石
- 保护接地概述
- 定义：保护接地是一种安全措施，通过将电气设备的金属部分与大地连接，防止因设备故障导致的触电事故。
- 目的：确保在电气设备绝缘损坏时，人体不会接触到带电部分，保障人身安全。
- 保护接地的工作原理
- 接地线：电气设备金属部分通过导线与埋在地下的金属导体相连。
- 重复接地：为提高接地可靠性，电气设备同一部分可能需要多个接地点。
- 保护接地的应用场景
- 供电系统：主要用于中性点不直接接地的供电系统。
- 电气设备：包括电机、变压器、电器、照明设备等的金属外壳和底座。
- 保护接地的必要性
- 绝缘损坏：当电气设备绝缘损坏时，金属外壳可能带电。
- 安全范围：保护接地确保漏电时产生的对地电压在安全范围内。
- 保护接地的实施要点
- 接地要求：电气设备金属部分应按规定进行保护接地。
- 安全措施：在特定条件下，如设备漏电，应采取额外的安全措施。
- 保护接地的类型
- 专用接地：携带式和移动式设备应使用专用接地线。
- 接地触头：插座和插头应具备专用接地触头，确保接地安全。
- 保护接地的安全管理
- 自动断开：安装能自动断开接地故障的继电保护装置。
- 绝缘措施：使用绝缘垫、保护围栏等，提高安全性。
