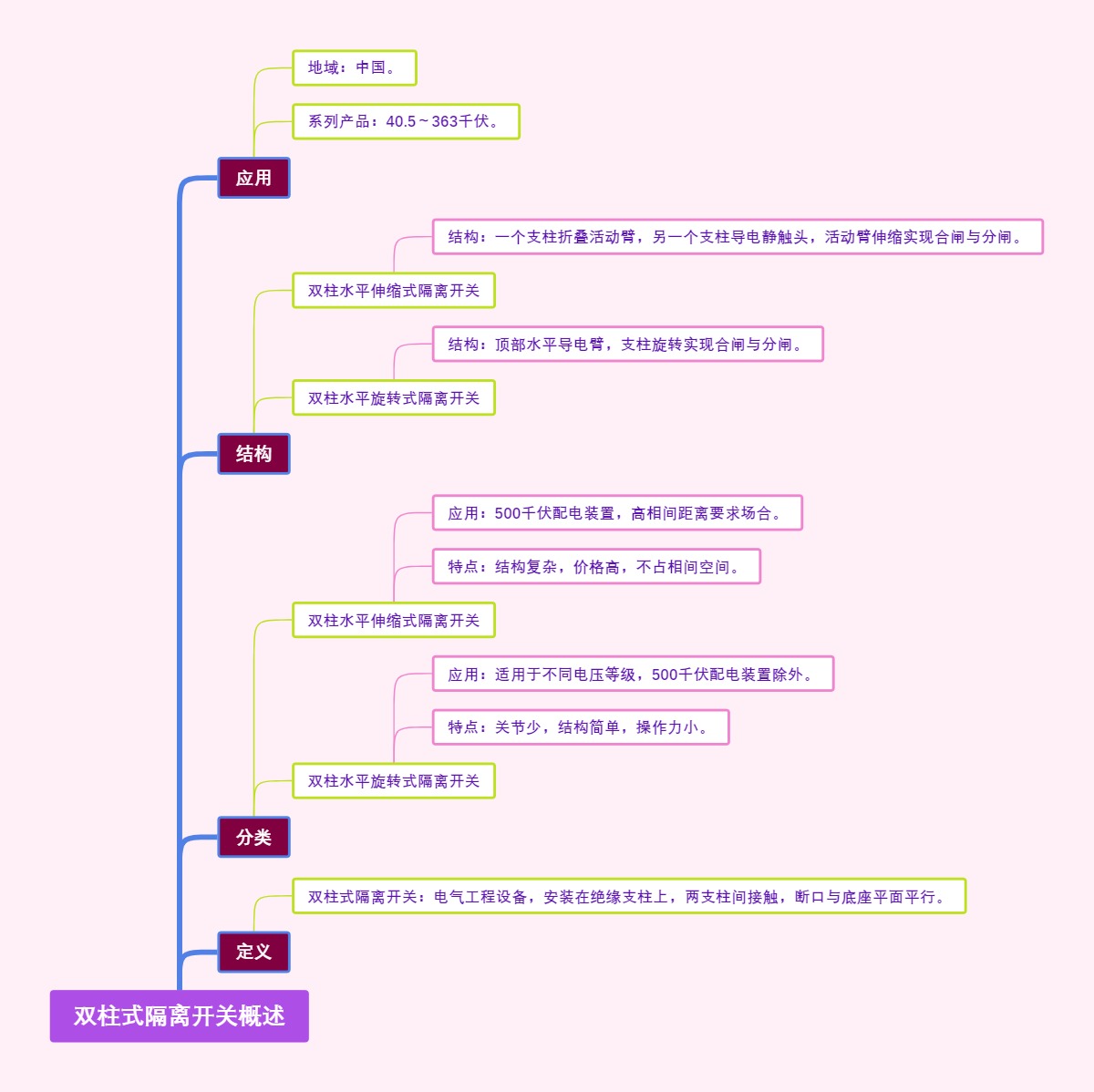

本导图详细概述了双柱式隔离开关的定义、分类、结构和应用，旨在为大众读者提供清晰的电气工程设备知识结构。
大纲
- 双柱式隔离开关概述
- 定义
- 双柱式隔离开关：电气工程设备，安装在绝缘支柱上，两支柱间接触，断口与底座平面平行。
- 分类
- 双柱水平旋转式隔离开关
- 特点：关节少，结构简单，操作力小。
- 应用：适用于不同电压等级，500千伏配电装置除外。
- 双柱水平伸缩式隔离开关
- 特点：结构复杂，价格高，不占相间空间。
- 应用：500千伏配电装置，高相间距离要求场合。
- 双柱水平旋转式隔离开关
- 结构
- 双柱水平旋转式隔离开关
- 结构：顶部水平导电臂，支柱旋转实现合闸与分闸。
- 双柱水平伸缩式隔离开关
- 结构：一个支柱折叠活动臂，另一个支柱导电静触头，活动臂伸缩实现合闸与分闸。
- 双柱水平旋转式隔离开关
- 应用
- 系列产品：40.5～363千伏。
- 地域：中国。
