本导图系统地介绍了核反应堆冷却剂的类型、特性、系统组件以及核安全相关的设计和原则，旨在为大众读者提供一个清晰的核反应堆冷却剂系统知识框架。
大纲

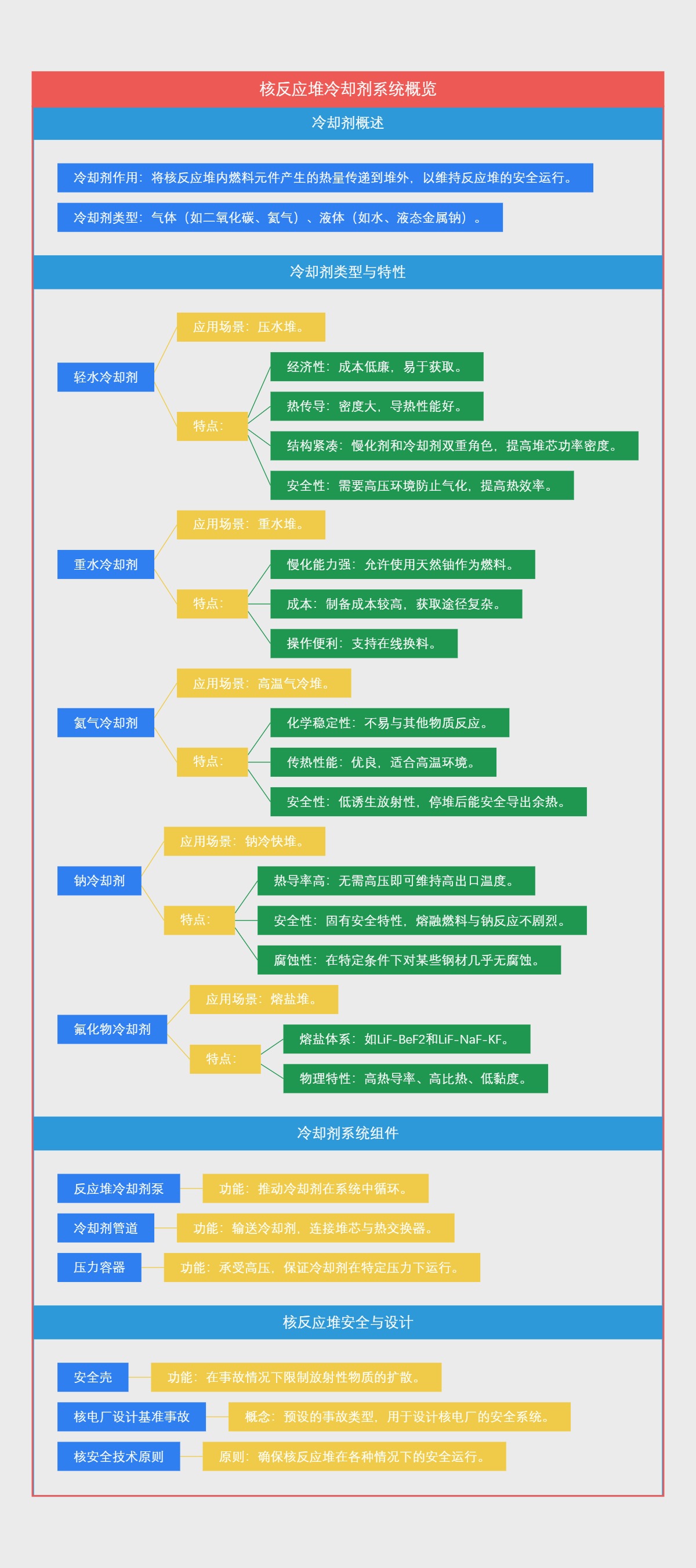

- 核反应堆冷却剂系统概览
- 冷却剂概述
- 冷却剂作用：将核反应堆内燃料元件产生的热量传递到堆外，以维持反应堆的安全运行。
- 冷却剂类型：气体（如二氧化碳、氦气）、液体（如水、液态金属钠）。
- 冷却剂类型与特性
- 轻水冷却剂
- 应用场景：压水堆。
- 特点：
- 经济性：成本低廉，易于获取。
- 热传导：密度大，导热性能好。
- 结构紧凑：慢化剂和冷却剂双重角色，提高堆芯功率密度。
- 安全性：需要高压环境防止气化，提高热效率。
- 重水冷却剂
- 应用场景：重水堆。
- 特点：
- 慢化能力强：允许使用天然铀作为燃料。
- 成本：制备成本较高，获取途径复杂。
- 操作便利：支持在线换料。
- 氦气冷却剂
- 应用场景：高温气冷堆。
- 特点：
- 化学稳定性：不易与其他物质反应。
- 传热性能：优良，适合高温环境。
- 安全性：低诱生放射性，停堆后能安全导出余热。
- 钠冷却剂
- 应用场景：钠冷快堆。
- 特点：
- 热导率高：无需高压即可维持高出口温度。
- 安全性：固有安全特性，熔融燃料与钠反应不剧烈。
- 腐蚀性：在特定条件下对某些钢材几乎无腐蚀。
- 氟化物冷却剂
- 应用场景：熔盐堆。
- 特点：
- 熔盐体系：如LiF-BeF2和LiF-NaF-KF。
- 物理特性：高热导率、高比热、低黏度。
- 轻水冷却剂
- 冷却剂系统组件
- 反应堆冷却剂泵
- 功能：推动冷却剂在系统中循环。
- 冷却剂管道
- 功能：输送冷却剂，连接堆芯与热交换器。
- 压力容器
- 功能：承受高压，保证冷却剂在特定压力下运行。
- 反应堆冷却剂泵
- 核反应堆安全与设计
- 安全壳
- 功能：在事故情况下限制放射性物质的扩散。
- 核电厂设计基准事故
- 概念：预设的事故类型，用于设计核电厂的安全系统。
- 核安全技术原则
- 原则：确保核反应堆在各种情况下的安全运行。
- 安全壳
- 冷却剂概述
