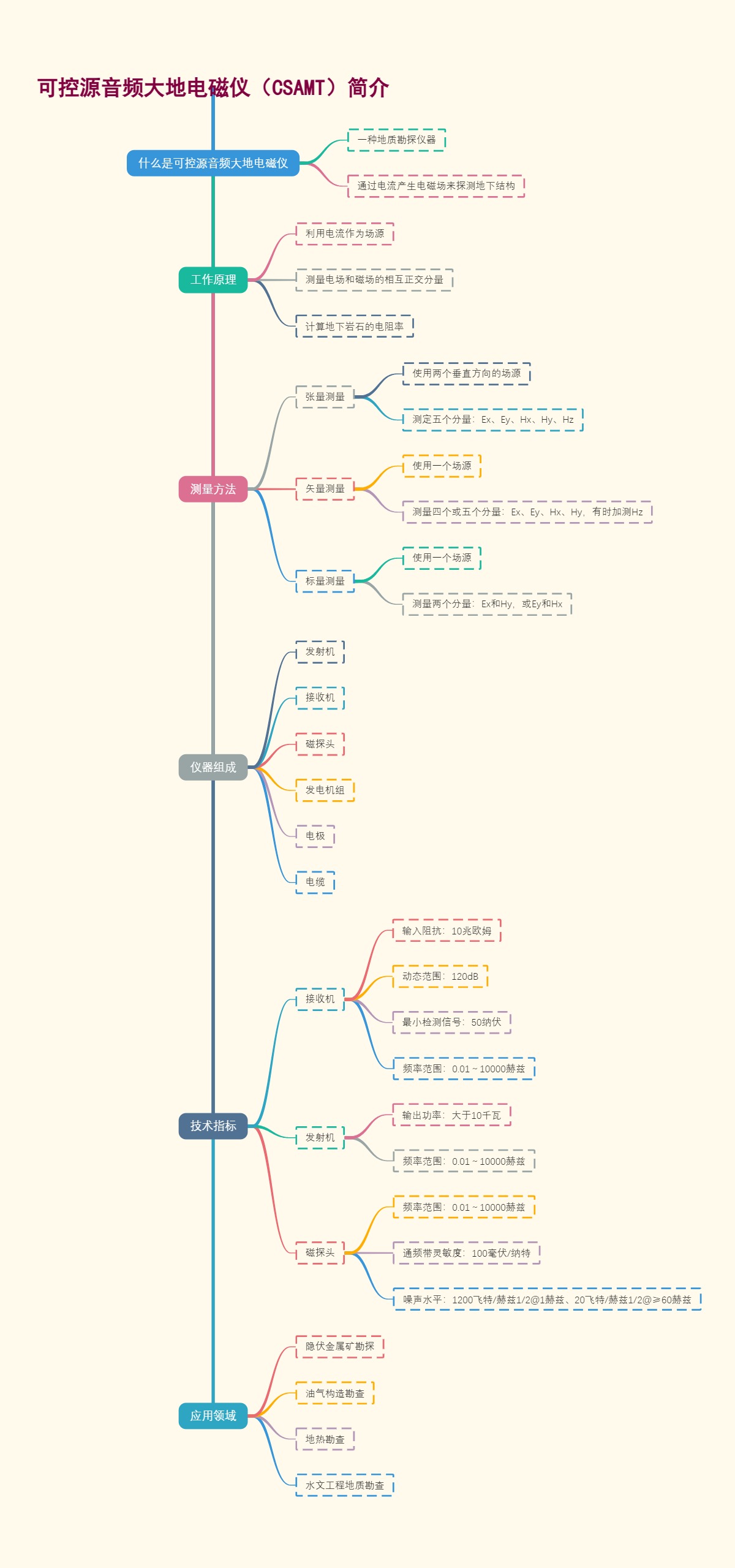

本导图提供了可控源音频大地电磁仪（CSAMT）的全面介绍，包括其定义、工作原理、测量方法、仪器组成、技术指标以及在地质勘探中的应用。
大纲
- 可控源音频大地电磁仪（CSAMT）简介
- 什么是可控源音频大地电磁仪
- 一种地质勘探仪器
- 通过电流产生电磁场来探测地下结构
- 工作原理
- 利用电流作为场源
- 测量电场和磁场的相互正交分量
- 计算地下岩石的电阻率
- 测量方法
- 张量测量
- 使用两个垂直方向的场源
- 测定五个分量：Ex、Ey、Hx、Hy、Hz
- 矢量测量
- 使用一个场源
- 测量四个或五个分量：Ex、Ey、Hx、Hy，有时加测Hz
- 标量测量
- 使用一个场源
- 测量两个分量：Ex和Hy，或Ey和Hx
- 张量测量
- 仪器组成
- 发射机
- 接收机
- 磁探头
- 发电机组
- 电极
- 电缆
- 技术指标
- 接收机
- 输入阻抗：10兆欧姆
- 动态范围：120dB
- 最小检测信号：50纳伏
- 频率范围：0.01～10000赫兹
- 发射机
- 输出功率：大于10千瓦
- 频率范围：0.01～10000赫兹
- 磁探头
- 频率范围：0.01～10000赫兹
- 通频带灵敏度：100毫伏/纳特
- 噪声水平：1200飞特/赫兹1/2@1赫兹、20飞特/赫兹1/2@≥60赫兹
- 接收机
- 应用领域
- 隐伏金属矿勘探
- 油气构造勘查
- 地热勘查
- 水文工程地质勘查
- 什么是可控源音频大地电磁仪
