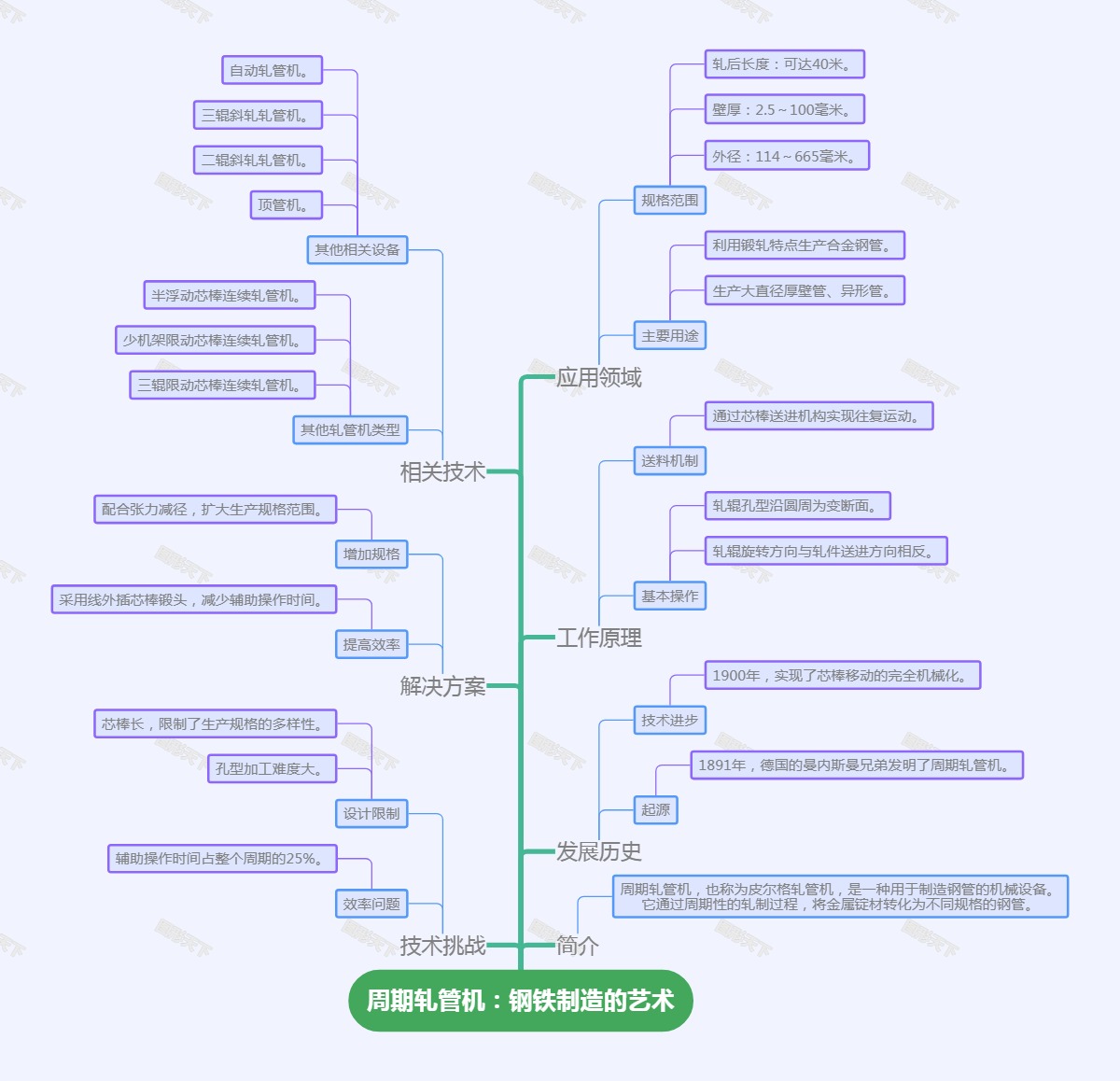

本导图概述了周期轧管机的工作原理、历史发展、技术挑战与解决方案，以及相关技术设备，为大众读者提供了一个关于钢铁制造中周期轧管机的全面视角。
大纲
- 周期轧管机：钢铁制造的艺术
- 简介
- 周 期 轧 管 机 ， 也 称 为 皮 尔 格 轧 管 机 ， 是 一 种 用 于 制 造 钢 管 的 机 械 设 备 。 它 通 过 周 期 性 的 轧 制 过 程 ， 将 金 属 锭 材 转 化 为 不 同 规 格 的 钢 管 。
- 发展历史
- 起源
- 1891年，德国的曼内斯曼兄弟发明了周期轧管机。
- 技术进步
- 1900年，实现了芯棒移动的完全机械化。
- 起源
- 工作原理
- 基本操作
- 轧辊旋转方向与轧件送进方向相反。
- 轧辊孔型沿圆周为变断面。
- 送料机制
- 通过芯棒送进机构实现往复运动。
- 基本操作
- 应用领域
- 主要用途
- 生产大直径厚壁管、异形管。
- 利用锻轧特点生产合金钢管。
- 规格范围
- 外径：114～665毫米。
- 壁厚：2.5～100毫米。
- 轧后长度：可达40米。
- 主要用途
- 技术挑战
- 效率问题
- 辅助操作时间占整个周期的25%。
- 设计限制
- 孔型加工难度大。
- 芯棒长，限制了生产规格的多样性。
- 效率问题
- 解决方案
- 提高效率
- 采用线外插芯棒锻头，减少辅助操作时间。
- 增加规格
- 配合张力减径，扩大生产规格范围。
- 提高效率
- 相关技术
- 其他轧管机类型
- 三辊限动芯棒连续轧管机。
- 少机架限动芯棒连续轧管机。
- 半浮动芯棒连续轧管机。
- 其他相关设备
- 顶管机。
- 二辊斜轧轧管机。
- 三辊斜轧轧管机。
- 自动轧管机。
- 其他轧管机类型
- 简介
