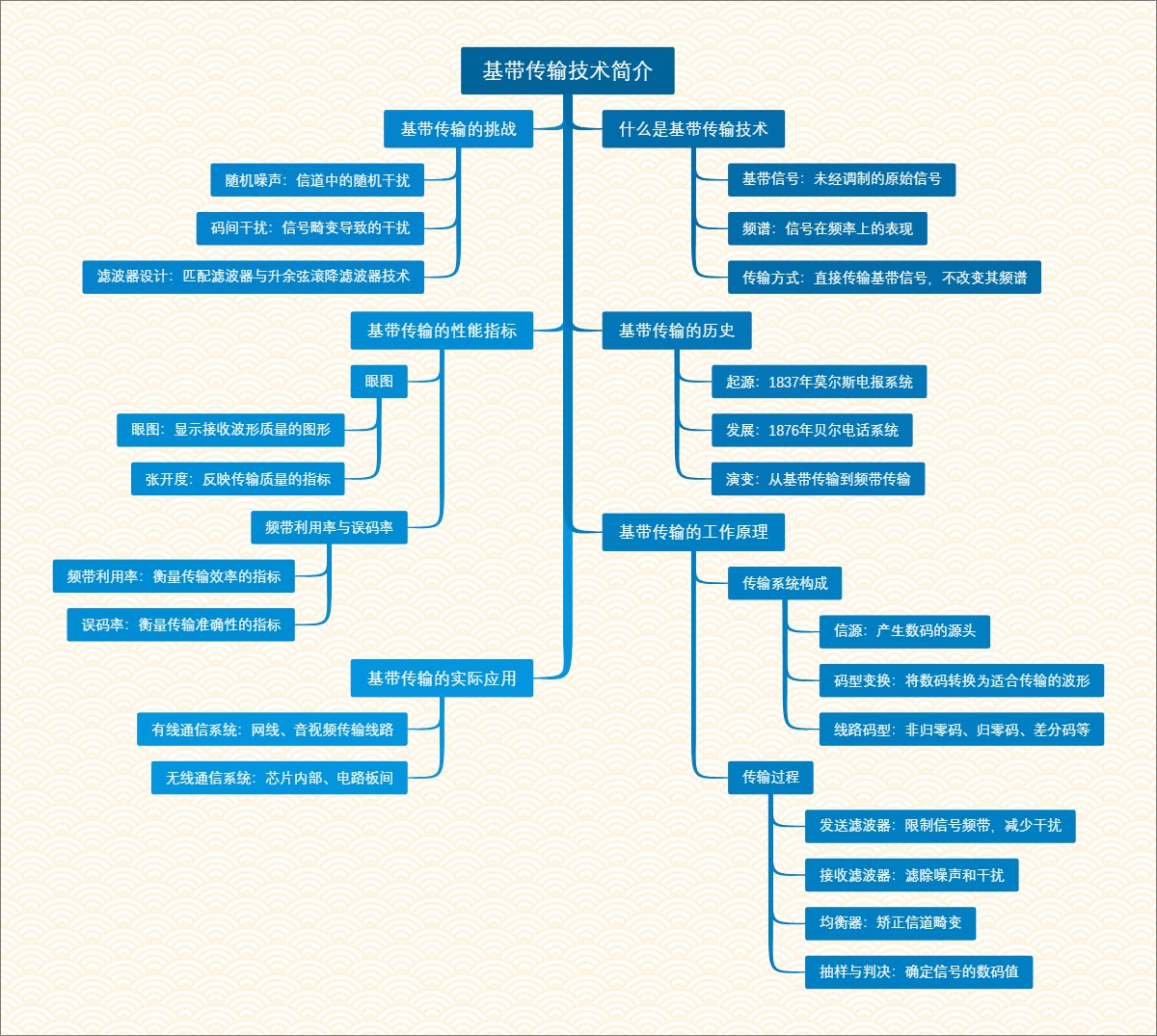

本导图系统地介绍了基带传输技术，从基本原理到实际应用，以及如何通过性能指标评估传输质量。
大纲
- 基带传输技术简介
- 什么是基带传输技术
- 基带信号：未经调制的原始信号
- 频谱：信号在频率上的表现
- 传输方式：直接传输基带信号，不改变其频谱
- 基带传输的历史
- 起源：1837年莫尔斯电报系统
- 发展：1876年贝尔电话系统
- 演变：从基带传输到频带传输
- 基带传输的工作原理
- 传输系统构成
- 信源：产生数码的源头
- 码型变换：将数码转换为适合传输的波形
- 线路码型：非归零码、归零码、差分码等
- 传输过程
- 发送滤波器：限制信号频带，减少干扰
- 接收滤波器：滤除噪声和干扰
- 均衡器：矫正信道畸变
- 抽样与判决：确定信号的数码值
- 传输系统构成
- 基带传输的挑战
- 随机噪声：信道中的随机干扰
- 码间干扰：信号畸变导致的干扰
- 滤波器设计：匹配滤波器与升余弦滚降滤波器技术
- 基带传输的性能指标
- 眼图
- 眼图：显示接收波形质量的图形
- 张开度：反映传输质量的指标
- 频带利用率与误码率
- 频带利用率：衡量传输效率的指标
- 误码率：衡量传输准确性的指标
- 眼图
- 基带传输的实际应用
- 有线通信系统：网线、音视频传输线路
- 无线通信系统：芯片内部、电路板间
