本导图详细介绍了强制电流阴极保护系统的组成、基本要求，以及各组成部分的功能和特点，旨在为大众读者提供易于理解的系统概览。
大纲

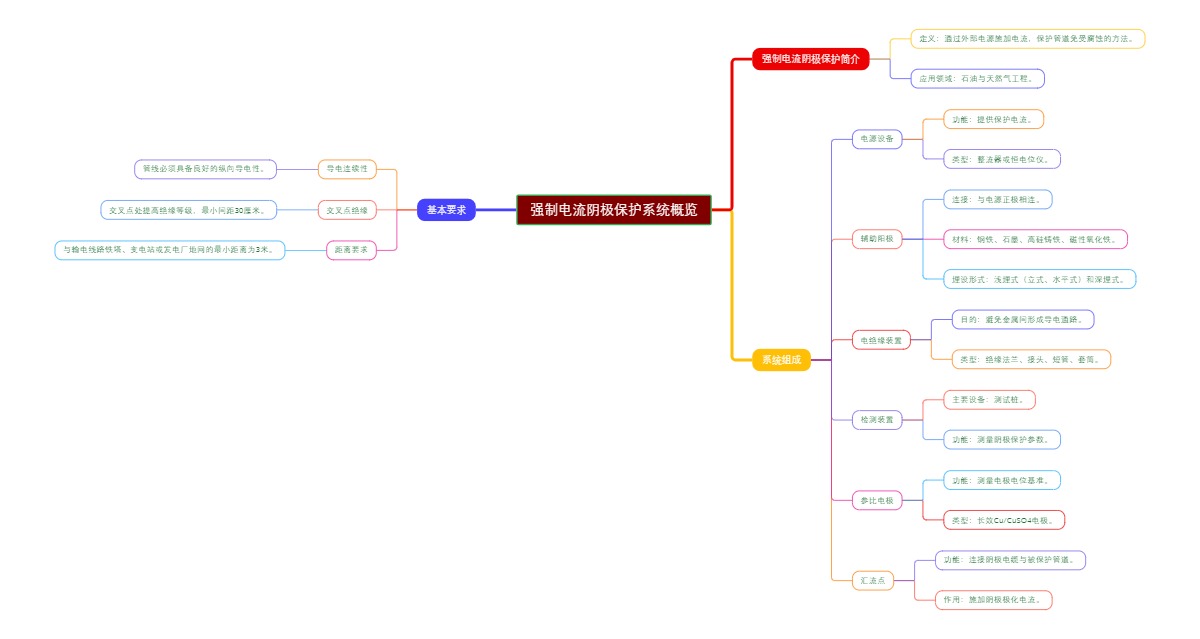

- 强制电流阴极保护系统概览
- 强制电流阴极保护简介
- 定义：通过外部电源施加电流，保护管道免受腐蚀的方法。
- 应用领域：石油与天然气工程。
- 系统组成
- 电源设备
- 功能：提供保护电流。
- 类型：整流器或恒电位仪。
- 辅助阳极
- 连接：与电源正极相连。
- 材料：钢铁、石墨、高硅铸铁、磁性氧化铁。
- 埋设形式：浅埋式（立式、水平式）和深埋式。
- 电绝缘装置
- 目的：避免金属间形成导电通路。
- 类型：绝缘法兰、接头、短管、套筒。
- 检测装置
- 主要设备：测试桩。
- 功能：测量阴极保护参数。
- 参比电极
- 功能：测量电极电位基准。
- 类型：长效Cu/CuSO4电极。
- 汇流点
- 功能：连接阴极电缆与被保护管道。
- 作用：施加阴极极化电流。
- 电源设备
- 基本要求
- 导电连续性
- 管线必须具备良好的纵向导电性。
- 交叉点绝缘
- 交叉点处提高绝缘等级，最小间距30厘米。
- 距离要求
- 与输电线路铁塔、变电站或发电厂地网的最小距离为3米。
- 导电连续性
- 强制电流阴极保护简介
