本导图提供了机载海洋磁力测量技术的全面概述，包括其定义、优势、应用、测量要素、设备、原理、数据处理方法以及历史案例，为读者提供了一个清晰的技术框架和应用场景。
大纲

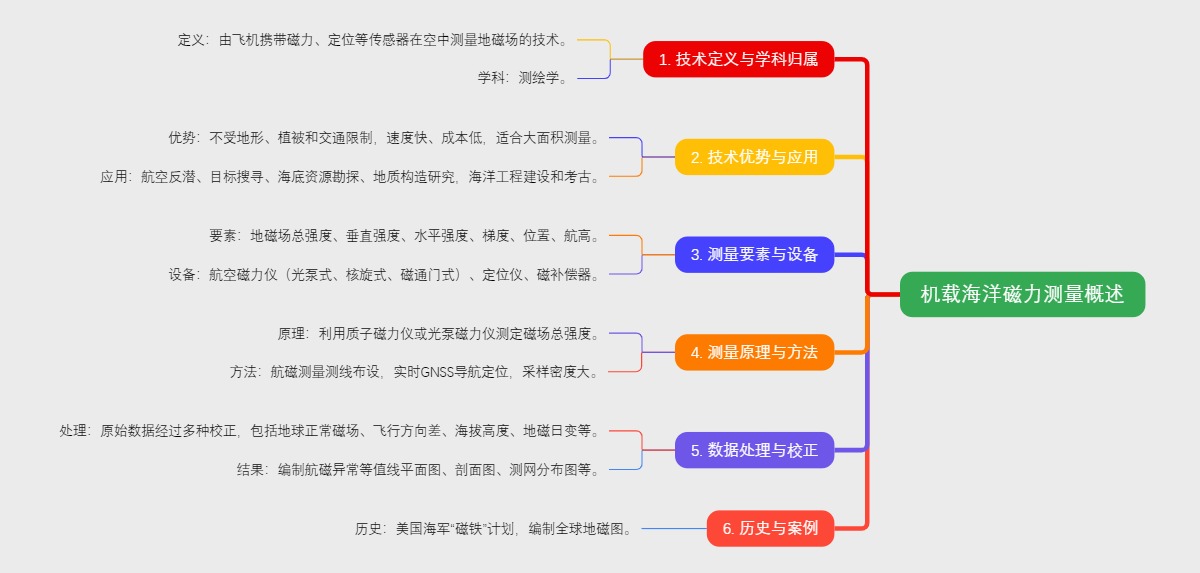

- 机载海洋磁力测量概述
- 1. 技术定义与学科归属
- 定义：由飞机携带磁力、定位等传感器在空中测量地磁场的技术。
- 学科：测绘学。
- 2. 技术优势与应用
- 优势：不受地形、植被和交通限制，速度快、成本低，适合大面积测量。
- 应用：航空反潜、目标搜寻、海底资源勘探、地质构造研究，海洋工程建设和考古。
- 3. 测量要素与设备
- 要素：地磁场总强度、垂直强度、水平强度、梯度、位置、航高。
- 设备：航空磁力仪（光泵式、核旋式、磁通门式）、定位仪、磁补偿器。
- 4. 测量原理与方法
- 原理：利用质子磁力仪或光泵磁力仪测定磁场总强度。
- 方法：航磁测量测线布设，实时GNSS导航定位，采样密度大。
- 5. 数据处理与校正
- 处理：原始数据经过多种校正，包括地球正常磁场、飞行方向差、海拔高度、地磁日变等。
- 结果：编制航磁异常等值线平面图、剖面图、测网分布图等。
- 6. 历史与案例
- 历史：美国海军“磁铁”计划，编制全球地磁图。
- 1. 技术定义与学科归属
