本导图详细介绍了沉沙池的设计原理、类型、冲沙方式以及在水电站中的应用，旨在为大众读者提供关于沉沙池的全面认识。
大纲

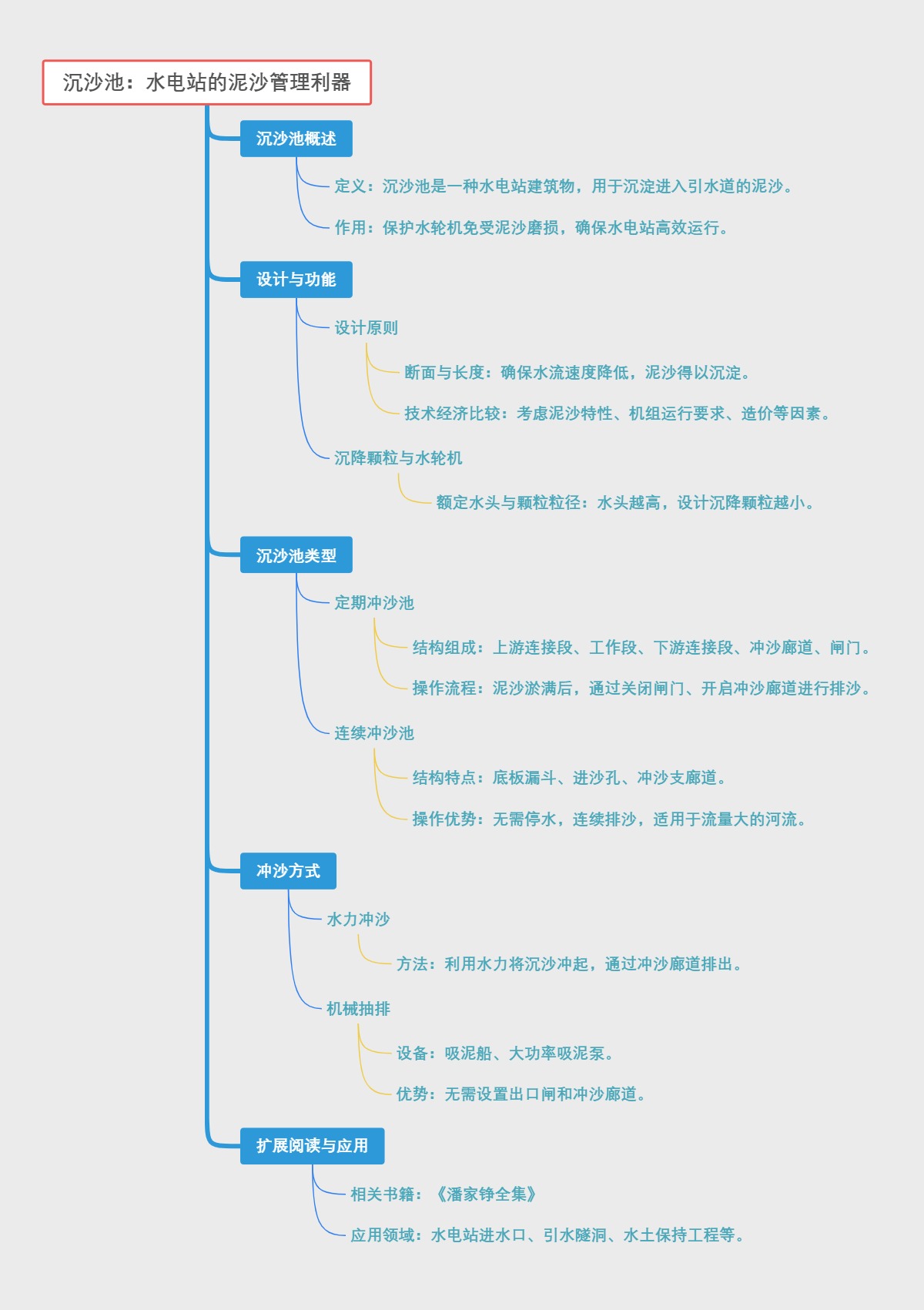

- 沉沙池：水电站的泥沙管理利器
- 沉沙池概述
- 定义：沉沙池是一种水电站建筑物，用于沉淀进入引水道的泥沙。
- 作用：保护水轮机免受泥沙磨损，确保水电站高效运行。
- 设计与功能
- 设计原则
- 断面与长度：确保水流速度降低，泥沙得以沉淀。
- 技术经济比较：考虑泥沙特性、机组运行要求、造价等因素。
- 沉降颗粒与水轮机
- 额定水头与颗粒粒径：水头越高，设计沉降颗粒越小。
- 设计原则
- 沉沙池类型
- 定期冲沙池
- 结构组成：上游连接段、工作段、下游连接段、冲沙廊道、闸门。
- 操作流程：泥沙淤满后，通过关闭闸门、开启冲沙廊道进行排沙。
- 连续冲沙池
- 结构特点：底板漏斗、进沙孔、冲沙支廊道。
- 操作优势：无需停水，连续排沙，适用于流量大的河流。
- 定期冲沙池
- 冲沙方式
- 水力冲沙
- 方法：利用水力将沉沙冲起，通过冲沙廊道排出。
- 机械抽排
- 设备：吸泥船、大功率吸泥泵。
- 优势：无需设置出口闸和冲沙廊道。
- 水力冲沙
- 扩展阅读与应用
- 相关书籍：《潘家铮全集》
- 应用领域：水电站进水口、引水隧洞、水土保持工程等。
- 沉沙池概述
