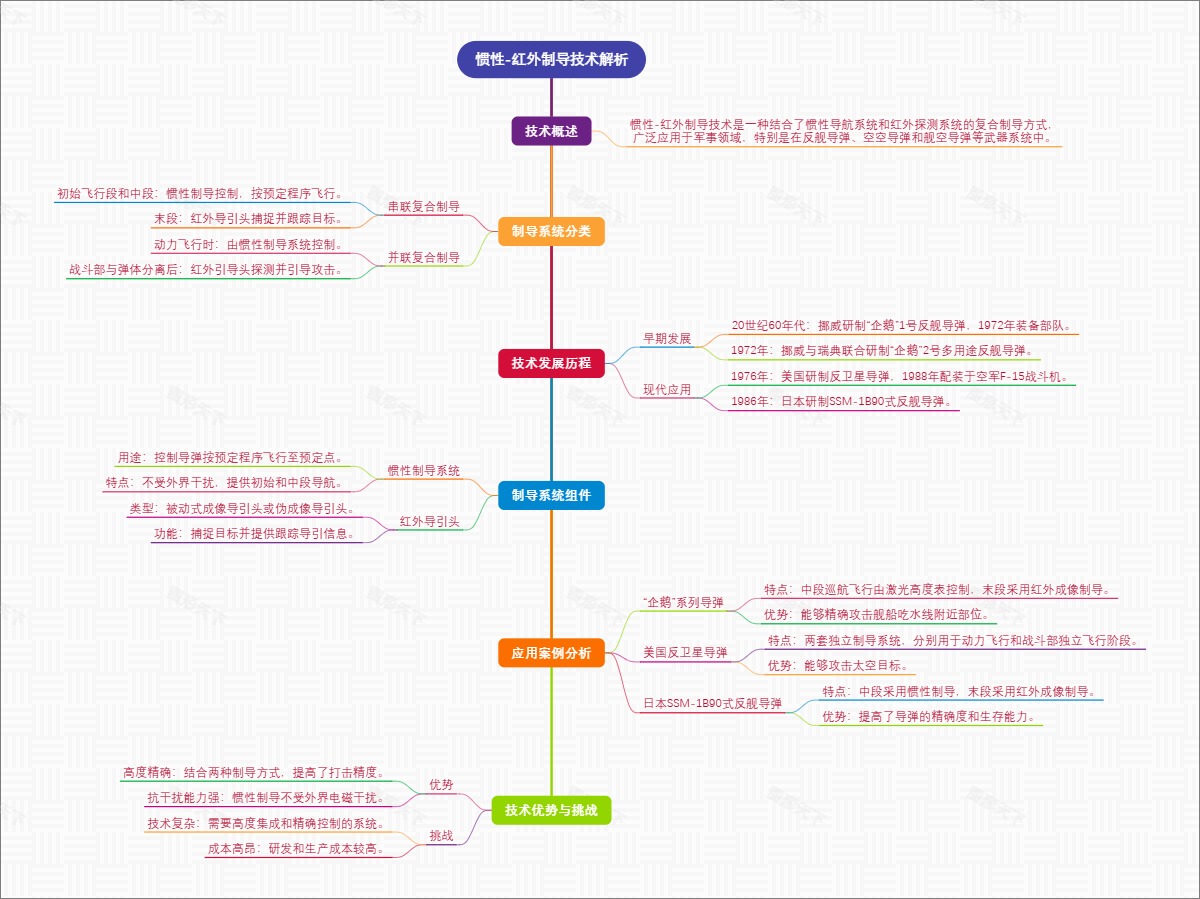

本导图系统地分析了惯性-红外制导技术的发展历程、制导系统分类、组件功能、应用案例以及技术优势与挑战，旨在为大众读者提供对该技术全面而深入的理解。
大纲
- 惯性-红外制导技术解析
- 技术概述
- 惯性-红外制导技术是一种结合了惯性导航系统和红外探测系统的复合制导方式 ， 广泛应用于军事领域 ， 特别是在反舰导弹 、 空空导弹和舰空导弹等武器系统中 。
- 制导系统分类
- 串联复合制导
- 初始飞行段和中段 ： 惯性制导控制 ， 按预定程序飞行 。
- 末段 ： 红外导引头捕捉并跟踪目标 。
- 并联复合制导
- 动力飞行时 ： 由惯性制导系统控制 。
- 战斗部与弹体分离后 ： 红外引导头探测并引导攻击 。
- 串联复合制导
- 技术发展历程
- 早期发展
- 20世纪60年代 ： 挪威研制 “ 企鹅 ” 1号反舰导弹 ， 1972年装备部队 。
- 1972年 ： 挪威与瑞典联合研制 “ 企鹅 ” 2号多用途反舰导弹 。
- 现代应用
- 1976年 ： 美国研制反卫星导弹 ， 1988年配装于空军F-15战斗机 。
- 1986年 ： 日本研制SSM-1B90式反舰导弹 。
- 早期发展
- 制导系统组件
- 惯性制导系统
- 用途 ： 控制导弹按预定程序飞行至预定点 。
- 特点 ： 不受外界干扰 ， 提供初始和中段导航 。
- 红外导引头
- 类型 ： 被动式成像导引头或伪成像导引头 。
- 功能 ： 捕捉目标并提供跟踪导引信息 。
- 惯性制导系统
- 应用案例分析
- “ 企鹅 ” 系列导弹
- 特点 ： 中段巡航飞行由激光高度表控制 ， 末段采用红外成像制导 。
- 优势 ： 能够精确攻击舰船吃水线附近部位 。
- 美国反卫星导弹
- 特点 ： 两套独立制导系统 ， 分别用于动力飞行和战斗部独立飞行阶段 。
- 优势 ： 能够攻击太空目标 。
- 日本SSM-1B90式反舰导弹
- 特点 ： 中段采用惯性制导 ， 末段采用红外成像制导 。
- 优势 ： 提高了导弹的精确度和生存能力 。
- “ 企鹅 ” 系列导弹
- 技术优势与挑战
- 优势
- 高度精确 ： 结合两种制导方式 ， 提高了打击精度 。
- 抗干扰能力强 ： 惯性制导不受外界电磁干扰 。
- 挑战
- 技术复杂 ： 需要高度集成和精确控制的系统 。
- 成本高昂 ： 研发和生产成本较高 。
- 优势
