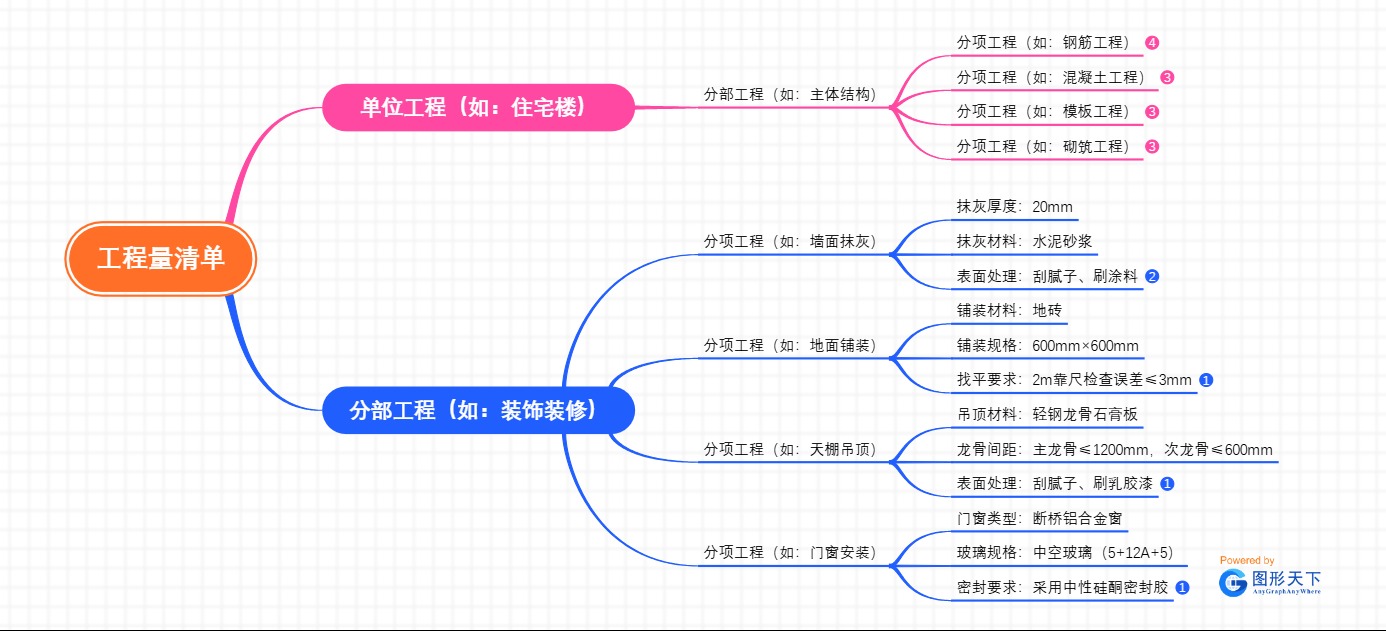

该“工程量清单”思维导图围绕单位工程与分部工程展开，呈现了清晰的层级结构。单位工程以住宅楼为例，其下涵盖主体结构、装饰装修等分部工程。主体结构分部工程包含钢筋工程、混凝土工程等分项工程，各分项详细列出了计量规则、施工工艺等信息；装饰装修分部工程包含墙面抹灰、地面铺装等，对抹灰厚度、铺装材料等具体内容明确说明，为工程造价管理提供了全面且细致的框架。借助"图形天下思维导图(Amind)"的“一键布局”功能，快速自动调整层级关系，省去手动调整的繁琐，让复杂的工程量清单以直观、美观的方式呈现，极大提升了信息传达的效率与效果。
大纲
- 工程量清单
- 单位工程（如：住宅楼）
- 分部工程（如：主体结构）
- 分项工程（如：钢筋工程）
- 计量规则：按设计图示尺寸以吨计算
- 计算公式：长度×单位理论重量
- 关联图纸：结构施工图第5章
- 施工工艺：绑扎、焊接
- 绑扎：使用铁丝固定
- 焊接：采用电弧焊
- 分项工程（如：混凝土工程）
- 强度等级：C30
- 浇筑方式：商品泵送
- 养护要求：覆盖保湿养护膜，养护周期不少于7天
- 养护材料：保湿养护膜
- 养护时间：7天及以上
- 分项工程（如：模板工程）
- 模板类型：木模板
- 支撑方式：钢管脚手架支撑
- 拆除要求：混凝土强度达到设计强度75%后拆除
- 拆除顺序：先支后拆、后支先拆
- 分项工程（如：砌筑工程）
- 砌筑材料：加气混凝土砌块
- 砌筑砂浆：M5混合砂浆
- 灰缝厚度：15mm
- 砌筑方法：三一砌筑法
- 分项工程（如：钢筋工程）
- 分部工程（如：主体结构）
- 分部工程（如：装饰装修）
- 分项工程（如：墙面抹灰）
- 抹灰厚度：20mm
- 抹灰材料：水泥砂浆
- 表面处理：刮腻子、刷涂料
- 腻子种类：内墙耐水腻子
- 涂料品牌：立邦或多乐士
- 分项工程（如：地面铺装）
- 铺装材料：地砖
- 铺装规格：600mm×600mm
- 找平要求：2m靠尺检查误差≤3mm
- 铺贴方式：干铺法
- 分项工程（如：天棚吊顶）
- 吊顶材料：轻钢龙骨石膏板
- 龙骨间距：主龙骨≤1200mm，次龙骨≤600mm
- 表面处理：刮腻子、刷乳胶漆
- 防火要求：达到A级防火标准
- 分项工程（如：门窗安装）
- 门窗类型：断桥铝合金窗
- 玻璃规格：中空玻璃（5+12A+5）
- 密封要求：采用中性硅酮密封胶
- 开启方式：平开式
- 分项工程（如：墙面抹灰）
- 单位工程（如：住宅楼）
