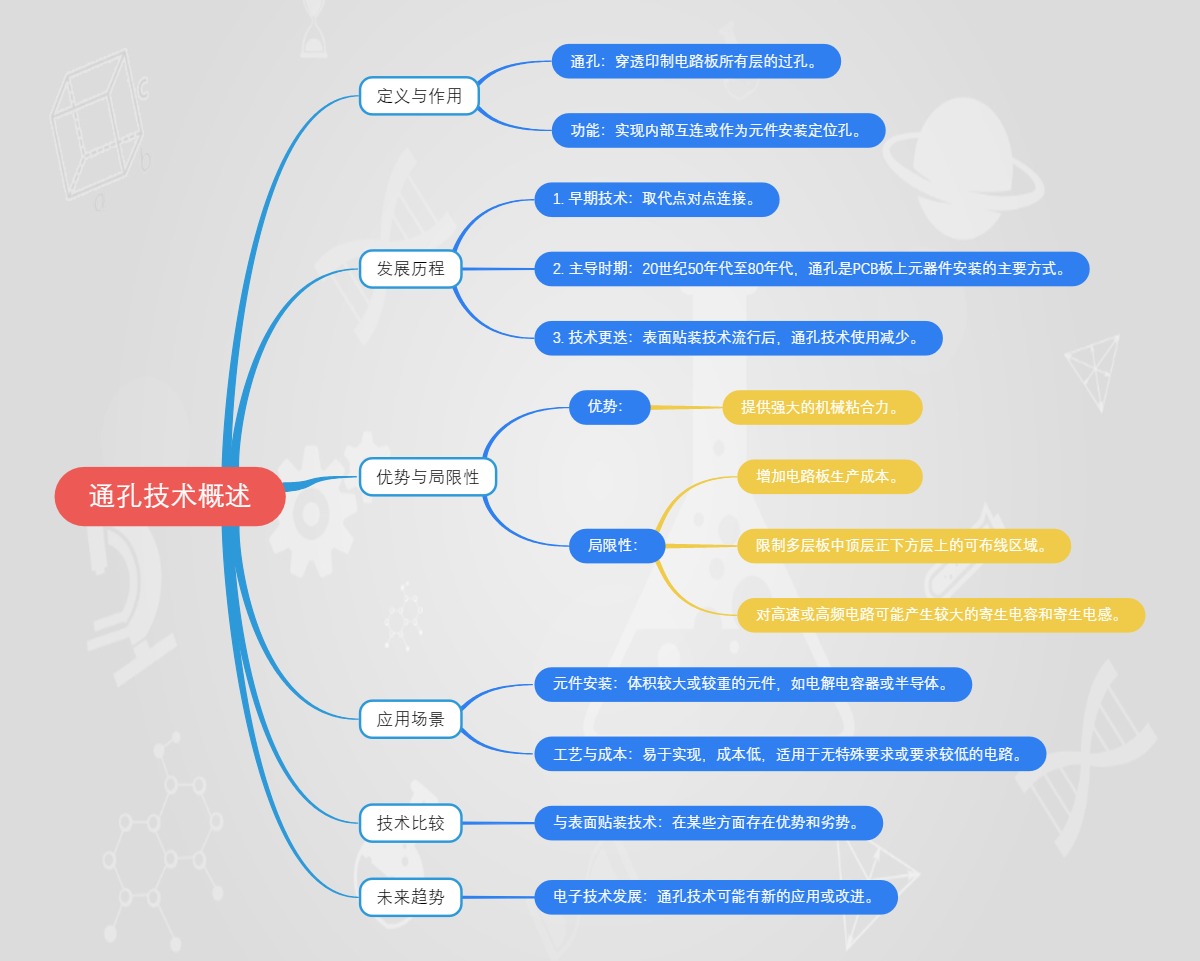

本导图提供了通孔技术的全面概述，包括其定义、发展历程、优势与局限性、应用场景以及与其他技术的比较，以及对未来趋势的展望。
大纲
- 通孔技术概述
- 定义与作用
- 通孔：穿透印制电路板所有层的过孔。
- 功能：实现内部互连或作为元件安装定位孔。
- 发展历程
- 1. 早期技术：取代点对点连接。
- 2. 主导时期：20世纪50年代至80年代，通孔是PCB板上元器件安装的主要方式。
- 3. 技术更迭：表面贴装技术流行后，通孔技术使用减少。
- 优势与局限性
- 优势：
- 提供强大的机械粘合力。
- 局限性：
- 增加电路板生产成本。
- 限制多层板中顶层正下方层上的可布线区域。
- 对高速或高频电路可能产生较大的寄生电容和寄生电感。
- 优势：
- 应用场景
- 元件安装：体积较大或较重的元件，如电解电容器或半导体。
- 工艺与成本：易于实现，成本低，适用于无特殊要求或要求较低的电路。
- 技术比较
- 与表面贴装技术：在某些方面存在优势和劣势。
- 未来趋势
- 电子技术发展：通孔技术可能有新的应用或改进。
- 定义与作用
