本导图旨在为大众读者提供低温烟气腐蚀现象的全面解析，包括其定义、成因、发生条件、燃油锅炉的特殊性、预防措施以及与锅炉异常运行相关的其他问题。

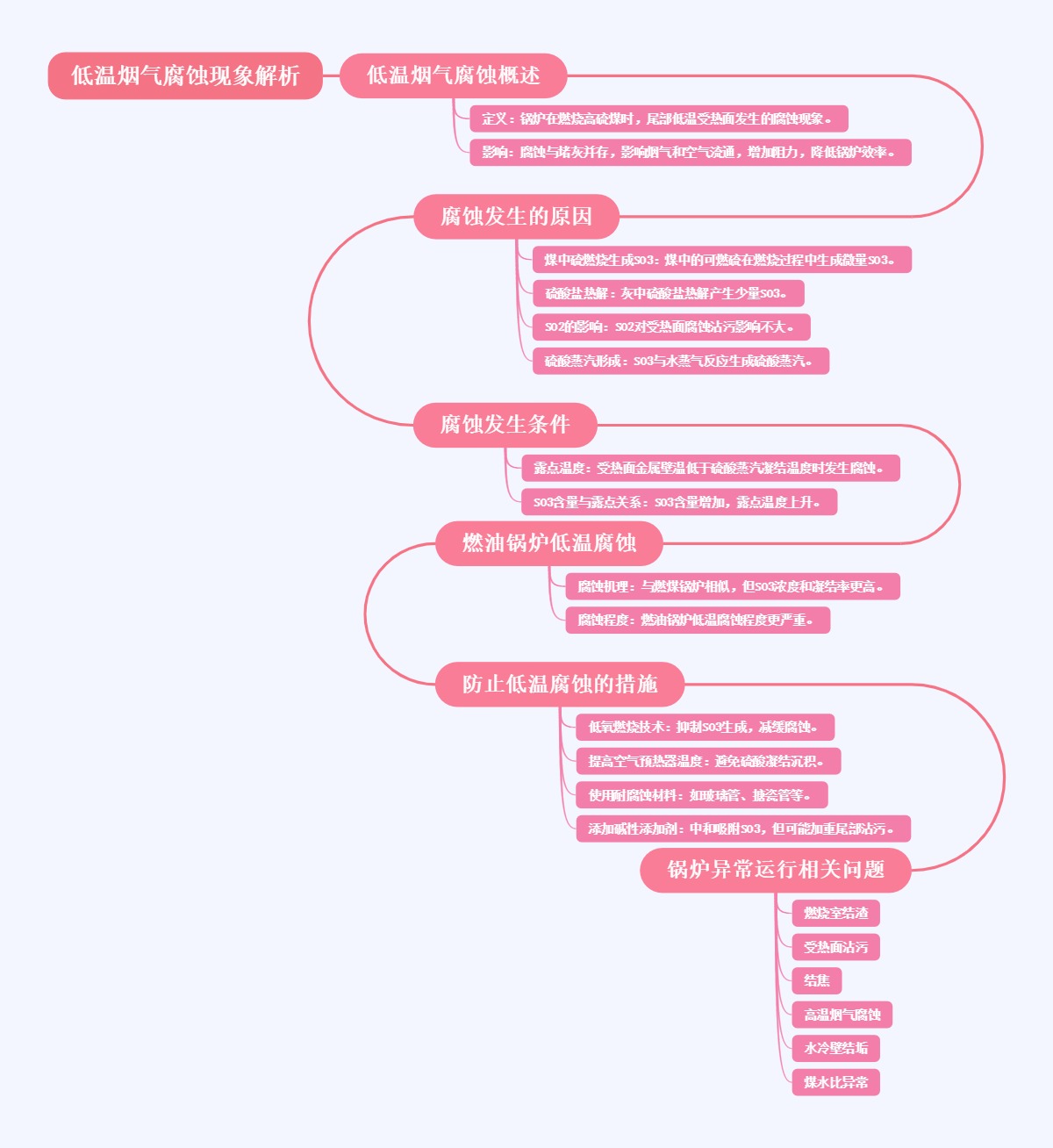

大纲
- 低温烟气腐蚀现象解析
- 低温烟气腐蚀概述
- 定义：锅炉在燃烧高硫煤时，尾部低温受热面发生的腐蚀现象。
- 影响：腐蚀与堵灰并存，影响烟气和空气流通，增加阻力，降低锅炉效率。
- 腐蚀发生的原因
- 煤中硫燃烧生成SO3：煤中的可燃硫在燃烧过程中生成微量SO3。
- 硫酸盐热解：灰中硫酸盐热解产生少量SO3。
- SO2的影响：SO2对受热面腐蚀沾污影响不大。
- 硫酸蒸汽形成：SO3与水蒸气反应生成硫酸蒸汽。
- 腐蚀发生条件
- 露点温度：受热面金属壁温低于硫酸蒸汽凝结温度时发生腐蚀。
- SO3含量与露点关系：SO3含量增加，露点温度上升。
- 燃油锅炉低温腐蚀
- 腐蚀机理：与燃煤锅炉相似，但SO3浓度和凝结率更高。
- 腐蚀程度：燃油锅炉低温腐蚀程度更严重。
- 防止低温腐蚀的措施
- 低氧燃烧技术：抑制SO3生成，减缓腐蚀。
- 提高空气预热器温度：避免硫酸凝结沉积。
- 使用耐腐蚀材料：如玻璃管、搪瓷管等。
- 添加碱性添加剂：中和吸附SO3，但可能加重尾部沾污。
- 锅炉异常运行相关问题
- 燃烧室结渣
- 受热面沾污
- 结焦
- 高温烟气腐蚀
- 水冷壁结垢
- 煤水比异常
- 低温烟气腐蚀概述
