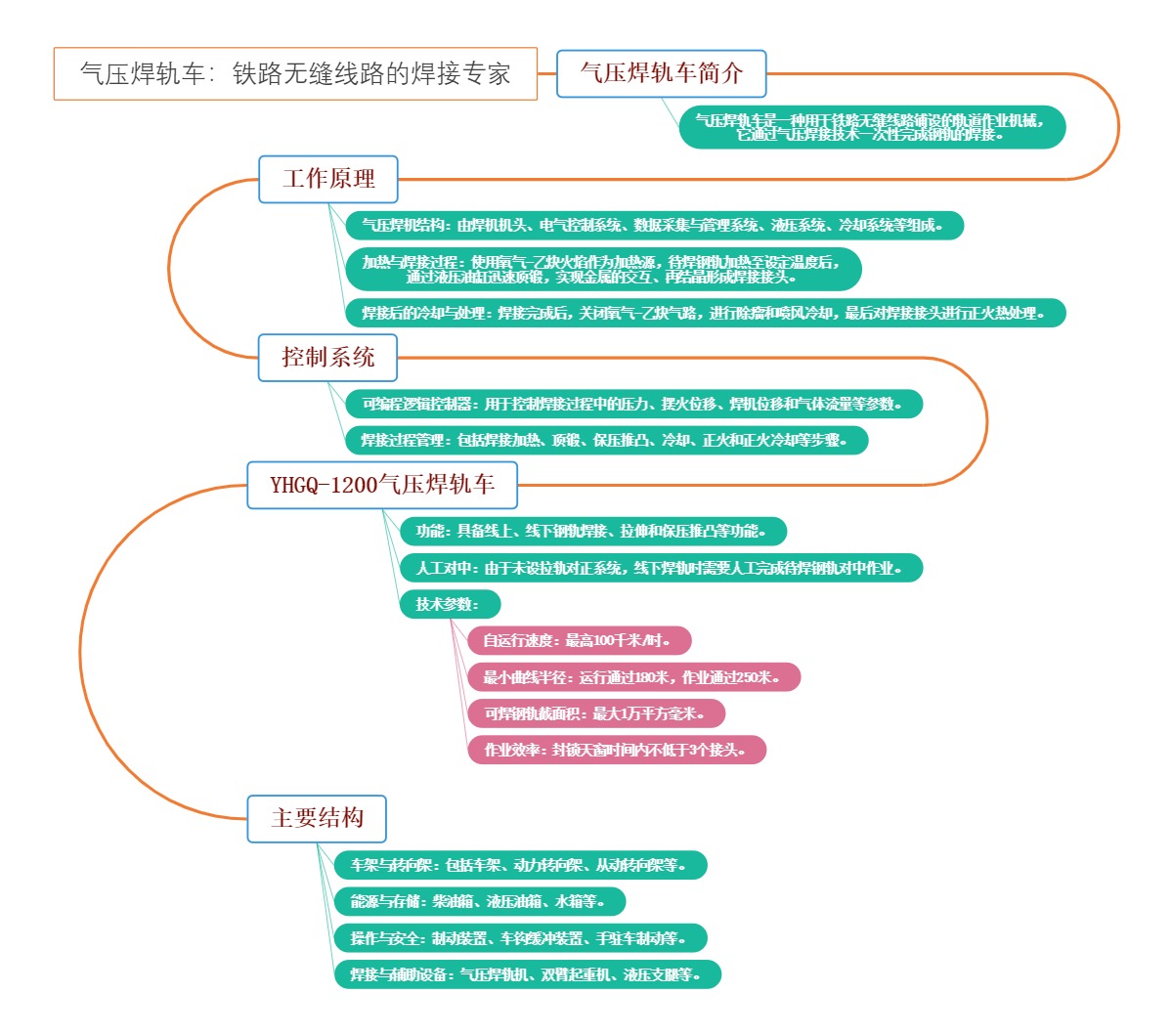

本导图详细介绍了气压焊轨车的基本工作原理、控制系统、YHGQ-1200型号的特点以及主要结构，旨在为大众读者提供对这一铁路建设重要机械的全面认识。
大纲
- 气压焊轨车：铁路无缝线路的焊接专家
- 气压焊轨车简介
- 气 压 焊 轨 车 是 一 种 用 于 铁 路 无 缝 线 路 铺 设 的 轨 道 作 业 机 械 ， 它 通 过 气 压 焊 接 技 术 一 次 性 完 成 钢 轨 的 焊 接 。
- 工作原理
- 气压焊机结构：由焊机机头、电气控制系统、数据采集与管理系统、液压系统、冷却系统等组成。
- 加 热 与 焊 接 过 程 ： 使 用 氧 气 - 乙 炔 火 焰 作 为 加 热 源 ， 待 焊 钢 轨 加 热 至 设 定 温 度 后 ， 通 过 液 压 油 缸 迅 速 顶 锻 ， 实 现 金 属 的 交 互 、 再 结 晶 形 成 焊 接 接 头 。
- 焊接后的冷却与处理：焊接完成后，关闭氧气-乙炔气路，进行除瘤和喷风冷却，最后对焊接接头进行正火热处理。
- 控制系统
- 可编程逻辑控制器：用于控制焊接过程中的压力、摆火位移、焊机位移和气体流量等参数。
- 焊接过程管理：包括焊接加热、顶锻、保压推凸、冷却、正火和正火冷却等步骤。
- YHGQ-1200气压焊轨车
- 功能：具备线上、线下钢轨焊接、拉伸和保压推凸等功能。
- 人工对中：由于未设拉轨对正系统，线下焊轨时需要人工完成待焊钢轨对中作业。
- 技术参数：
- 自运行速度：最高100千米/时。
- 最小曲线半径：运行通过180米，作业通过250米。
- 可焊钢轨截面积：最大1万平方毫米。
- 作业效率：封锁天窗时间内不低于3个接头。
- 主要结构
- 车架与转向架：包括车架、动力转向架、从动转向架等。
- 能源与存储：柴油箱、液压油箱、水箱等。
- 操作与安全：制动装置、车钩缓冲装置、手驻车制动等。
- 焊接与辅助设备：气压焊轨机、双臂起重机、液压支腿等。
- 气压焊轨车简介
