本导图详细介绍了油断路器的工作原理、灭弧室的分类与特点，以及油断路器的两种主要类型，旨在为大众读者提供电气工程中油断路器的基础知识。
大纲

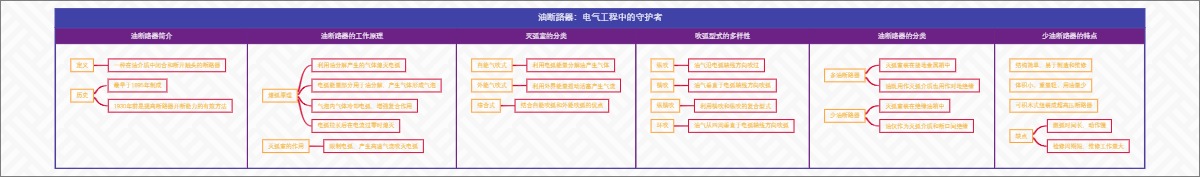

- 油断路器：电气工程中的守护者
- 油断路器简介
- 定义
- 一种在油介质中闭合和断开触头的断路器
- 历史
- 最早于1895年制成
- 1930年前是提高断路器开断能力的有效方法
- 定义
- 油断路器的工作原理
- 熄弧原理
- 利用油分解产生的气体熄灭电弧
- 电弧能量部分用于油分解，产生气体形成气泡
- 气泡内气体冷却电弧，增强复合作用
- 电弧拉长后在电流过零时熄灭
- 灭弧室的作用
- 限制电弧，产生高速气流吹灭电弧
- 熄弧原理
- 灭弧室的分类
- 自能气吹式
- 利用电弧能量分解油产生气体
- 外能气吹式
- 利用外界能量推动活塞产生气流
- 综合式
- 结合自能吹弧和外能吹弧的优点
- 自能气吹式
- 吹弧型式的多样性
- 纵吹
- 油气沿电弧轴线方向吹过
- 横吹
- 油气垂直于电弧轴线方向吹弧
- 纵横吹
- 利用横吹和纵吹的复合型式
- 环吹
- 油气从四周垂直于电弧轴线方向吹弧
- 纵吹
- 油断路器的分类
- 多油断路器
- 灭弧室装在接地金属箱中
- 油既用作灭弧介质也用作对地绝缘
- 少油断路器
- 灭弧室装在绝缘油箱中
- 油仅作为灭弧介质和断口间绝缘
- 多油断路器
- 少油断路器的特点
- 结构简单，易于制造和维修
- 体积小、重量轻、用油量少
- 可积木式组装成超高压断路器
- 缺点
- 燃弧时间长，动作慢
- 检修周期短，维修工作量大
- 油断路器简介
