本导图全面解析了电工电子技术基础的多个层面，从电路的基本概念到复杂的电子技术应用，为读者提供了一个清晰的学习路径。
大纲

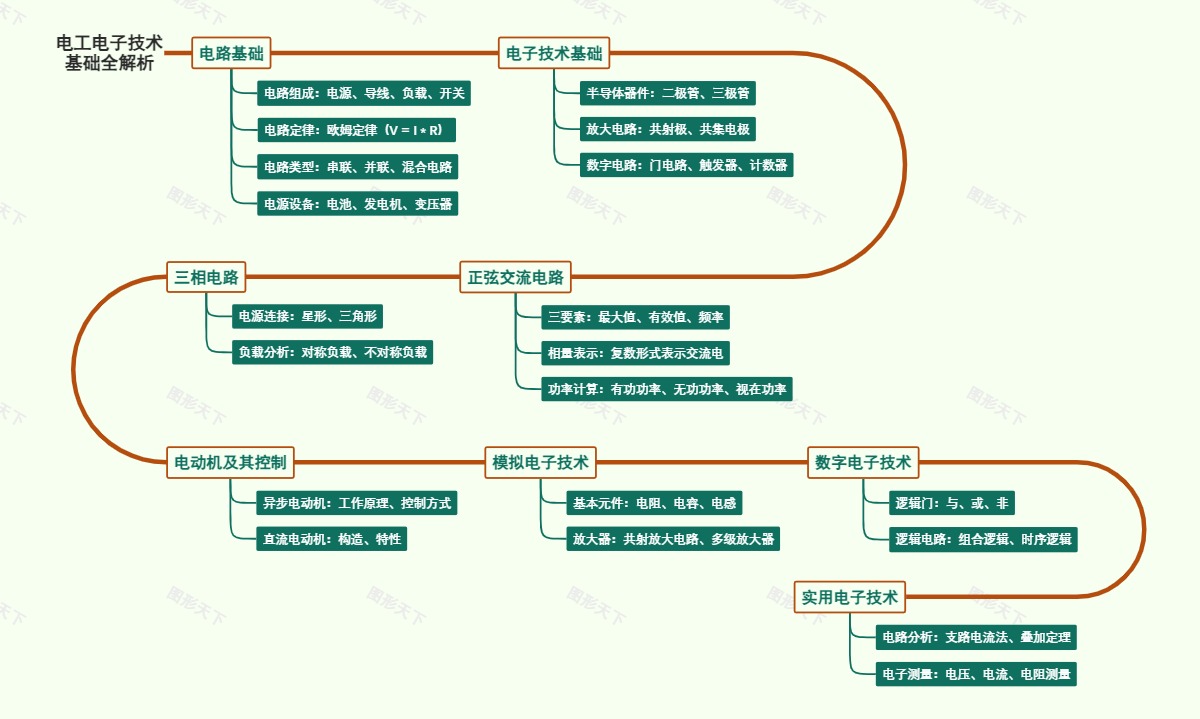

- 电 工 电 子 技 术 基 础 全 解 析
- 电路基础
- 电路组成：电源、导线、负载、开关
- 电路定律：欧姆定律（V = I * R）
- 电路类型：串联、并联、混合电路
- 电源设备：电池、发电机、变压器
- 电子技术基础
- 半导体器件：二极管、三极管
- 放大电路：共射极、共集电极
- 数字电路：门电路、触发器、计数器
- 正弦交流电路
- 三要素：最大值、有效值、频率
- 相量表示：复数形式表示交流电
- 功率计算：有功功率、无功功率、视在功率
- 三相电路
- 电源连接：星形、三角形
- 负载分析：对称负载、不对称负载
- 电动机及其控制
- 异步电动机：工作原理、控制方式
- 直流电动机：构造、特性
- 模拟电子技术
- 基本元件：电阻、电容、电感
- 放大器：共射放大电路、多级放大器
- 数字电子技术
- 逻辑门：与、或、非
- 逻辑电路：组合逻辑、时序逻辑
- 实用电子技术
- 电路分析：支路电流法、叠加定理
- 电子测量：电压、电流、电阻测量
