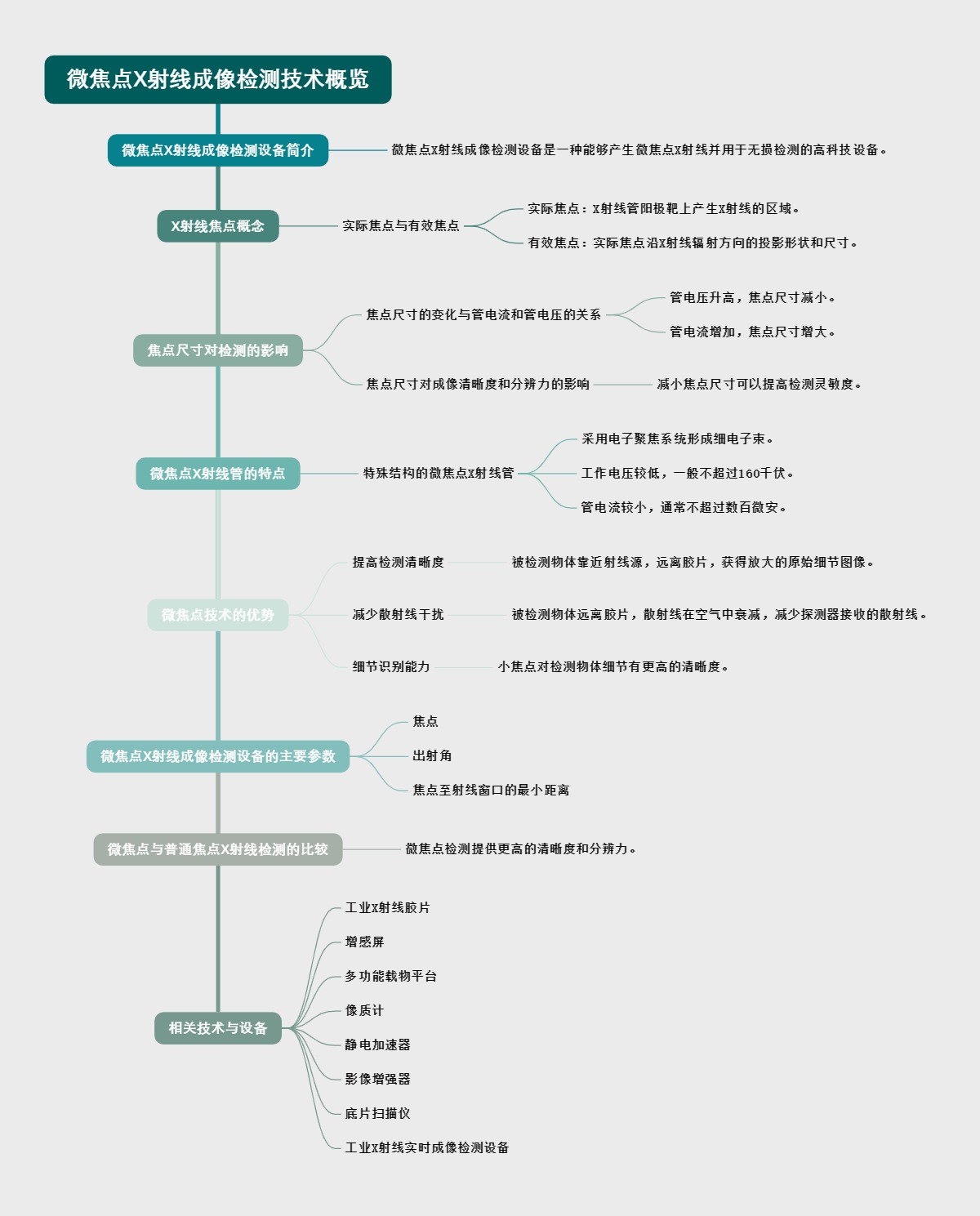

本导图系统地介绍了微焦点X射线成像检测技术，包括设备原理、焦点概念、技术优势、主要参数以及与其他检测技术的比较，旨在为大众读者提供易于理解的技术概览。
大纲
- 微焦点X射线成像检测技术概览
- 微焦点X射线成像检测设备简介
- 微焦点X射线成像检测设备是一种能够产生微焦点X射线并用于无损检测的高科技设备。
- X射线焦点概念
- 实际焦点与有效焦点
- 实际焦点：X射线管阳极靶上产生X射线的区域。
- 有效焦点：实际焦点沿X射线辐射方向的投影形状和尺寸。
- 实际焦点与有效焦点
- 焦点尺寸对检测的影响
- 焦点尺寸的变化与管电流和管电压的关系
- 管电压升高，焦点尺寸减小。
- 管电流增加，焦点尺寸增大。
- 焦点尺寸对成像清晰度和分辨力的影响
- 减小焦点尺寸可以提高检测灵敏度。
- 焦点尺寸的变化与管电流和管电压的关系
- 微焦点X射线管的特点
- 特殊结构的微焦点X射线管
- 采用电子聚焦系统形成细电子束。
- 工作电压较低，一般不超过160千伏。
- 管电流较小，通常不超过数百微安。
- 特殊结构的微焦点X射线管
- 微焦点技术的优势
- 提高检测清晰度
- 被检测物体靠近射线源，远离胶片，获得放大的原始细节图像。
- 减少散射线干扰
- 被检测物体远离胶片，散射线在空气中衰减，减少探测器接收的散射线。
- 细节识别能力
- 小焦点对检测物体细节有更高的清晰度。
- 提高检测清晰度
- 微焦点X射线成像检测设备的主要参数
- 焦点
- 出射角
- 焦点至射线窗口的最小距离
- 微焦点与普通焦点X射线检测的比较
- 微焦点检测提供更高的清晰度和分辨力。
- 相关技术与设备
- 工业X射线胶片
- 增感屏
- 多功能载物平台
- 像质计
- 静电加速器
- 影像增强器
- 底片扫描仪
- 工业X射线实时成像检测设备
- 微焦点X射线成像检测设备简介
